Geberit Mapress Koppar En robust klassiker utan lödning
En klassiker
Säker bearbetning utan öppen låga
Precis som förr använder sig många installatörer av materialet koppar. Geberit Mapress Koppar är mycket enkel att pressa. Försörjningssystemet kan bearbetas snabbt och säkert utan att det behöver lödas.
Tillämpningar för Geberit Mapress Koppar
- Tappvatten
- Värme
- Industri
Många goda skäl för Geberit Mapress Koppar
Sortiment
Rördimensioner
I koppar erbjuder Geberit endast rördelar. Dessa passar till följande vanliga kopparrör. Geberit rekommenderar kopparrör enligt DIN EN 1057.
| Nominell storlek (DN) | Rördimension d x s (mm) | Tillåten rörhållfasthet enligt EN 1173 | ||
|---|---|---|---|---|
| R220 (mjuk) | R250 (halvhård) | R290 (hård) | ||
10 | 12,0 x 0,8 * | X | X | X |
| 12,0 x 1,0 | X | X | X | |
| 12 | 15,0 x 1,0 | X | X | X |
| 15 | 18,0 x 1,0 | X | X | X |
| 20 | 22,0 x 1,0 | X | X | X |
25 | 28,0 x 1,0 * | X | X | |
| 28,0 x 1,5 | X | X | ||
32 | 35,0 x 1,2 * | X | ||
| 35,0 x 1,5 | X | |||
40 | 42,0 x 1,2 * | X | ||
| 42,0 x 1,5 | X | |||
50 | 54,0 x 1,5 * | X | ||
| 54,0 x 2,0 | X | |||
| 65 | 76,1 x 2,0 | X | ||
| 80 | 88,9 x 2,0 | X | ||
| 100 | 108,0 x 2,0 | X | ||
* Godkännandeprovningar pågår
Geberit levererar inga kopparrör. Dessa är de vanligaste former som levereras:
- R220: rullar
- R250: stänger
- R290: stänger
Rördelar

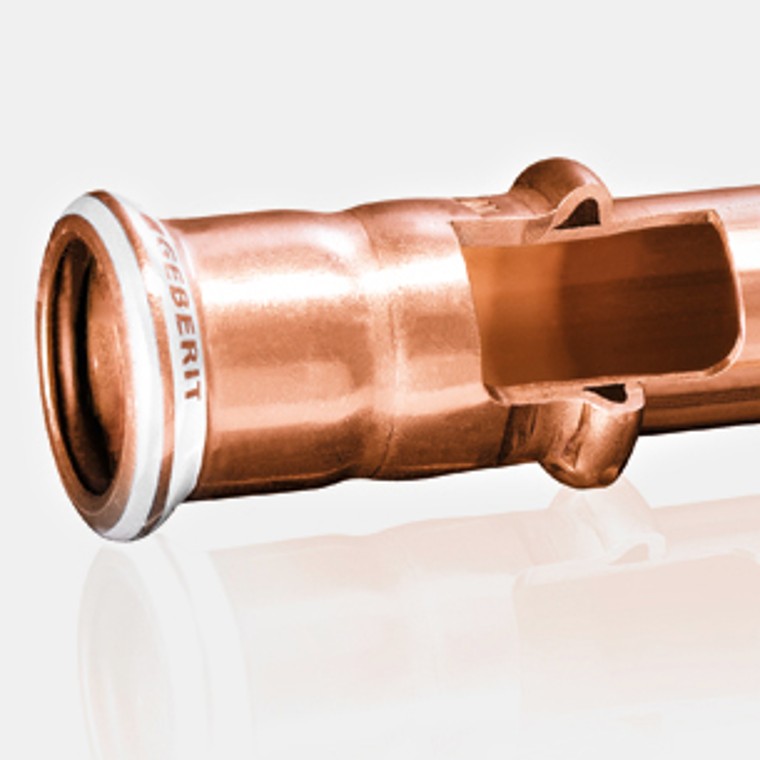

Geberit kopparrördelar
- Cu-DHP legering
- Vit pressindikator som kontrollerar huruvida rördelen har pressats korrekt
- Vit pressindikator indikerar materialet koppar
- Rördimensionen i tryck på pressindikatorn
- Skyddspluggen förhindrar smuts på rördelarna
- Kan kombineras med andra Geberit pressrörssystem
Packningar
Svart profilerad O-ring CIIR
- Kallt och varmt tappvatten
- Uppvärmningsvatten
- Kylvatten utan frostskyddsmedel
- Kylvatten med frostskyddsmedel
- Uppvärmningsvatten för fjärrvärme ≤ 120 °C
- Tekniskt vatten
- Tryckluft (renhetsklass olja 0–3)
- Undertryck
- Inerta gaser
Geberit Mapress Koppar rördelar levereras som standard med Geberit Mapress profilerade O-ringar CIIR svart.

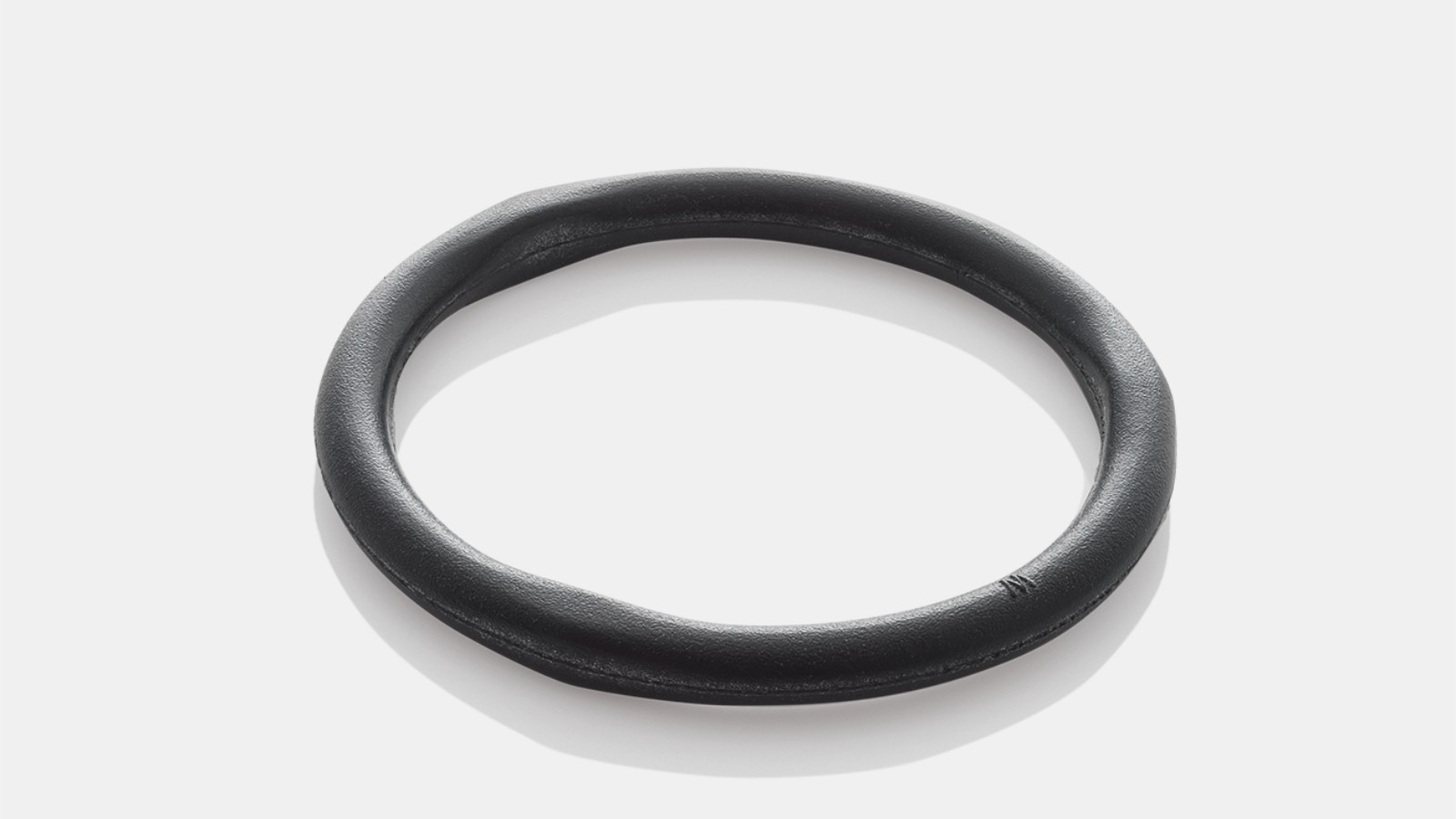

Svart profilerad O-ring EPDM
- Kallt och varmt tappvatten
- Uppvärmningsvatten
- Kylvatten utan frostskyddsmedel
- Uppvärmningsvatten för fjärrvärme ≤ 120 °C
- Tekniskt vatten
- Tryckluft (renhetsklass olja 0–3)
- Undertryck
- Inerta gaser

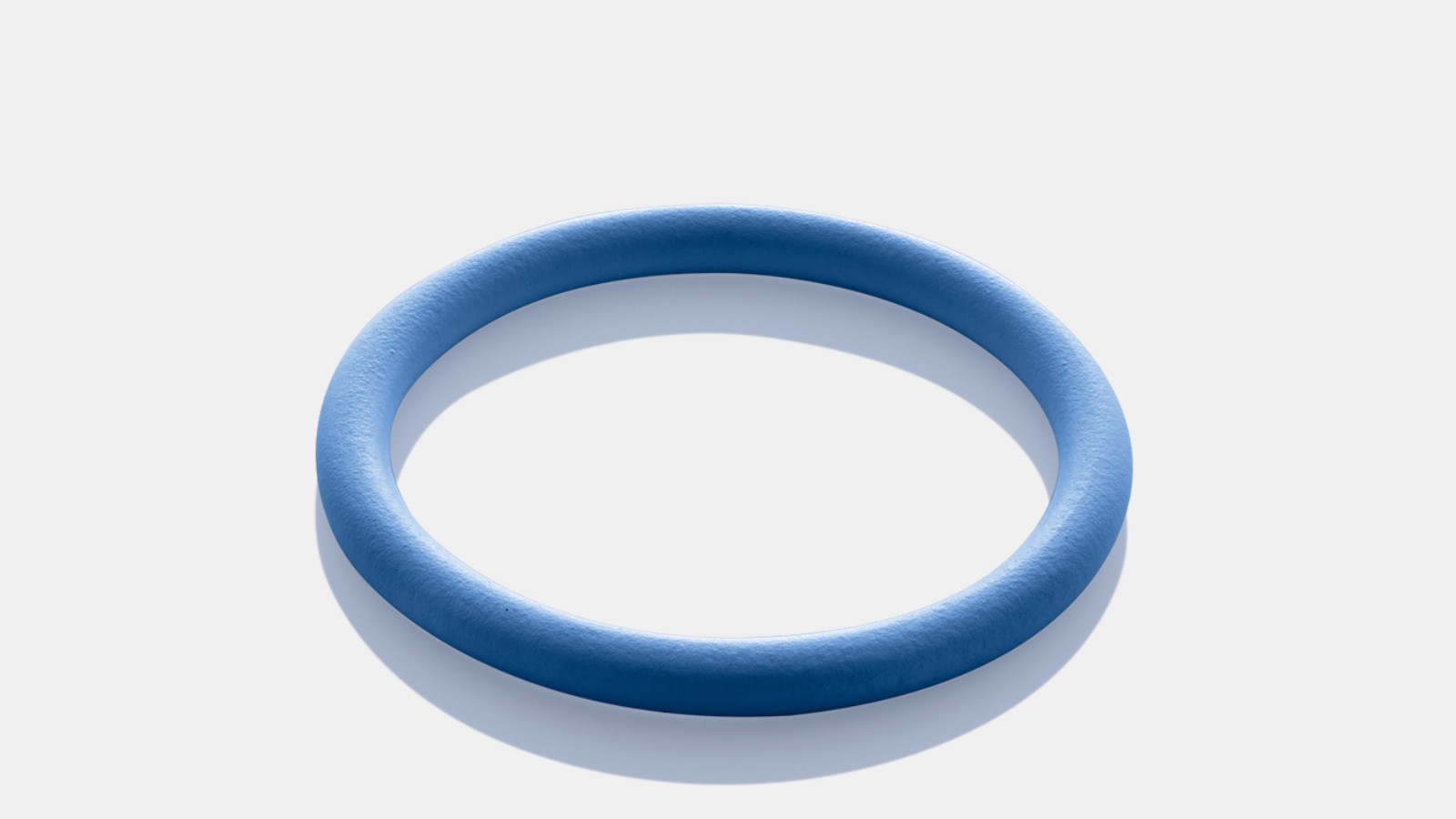

Geberit Mapress profilerad O-ring FKM blå
- Värmebärare (solvärme)
- Mineraloljor
- Bränslen
- Tryckluft (renhetsklass olja 0–X)
Undertryck
Driftstemperaturer:
-30 °C till +120 °C
-25 °C till +220 °C (kortvarigt)

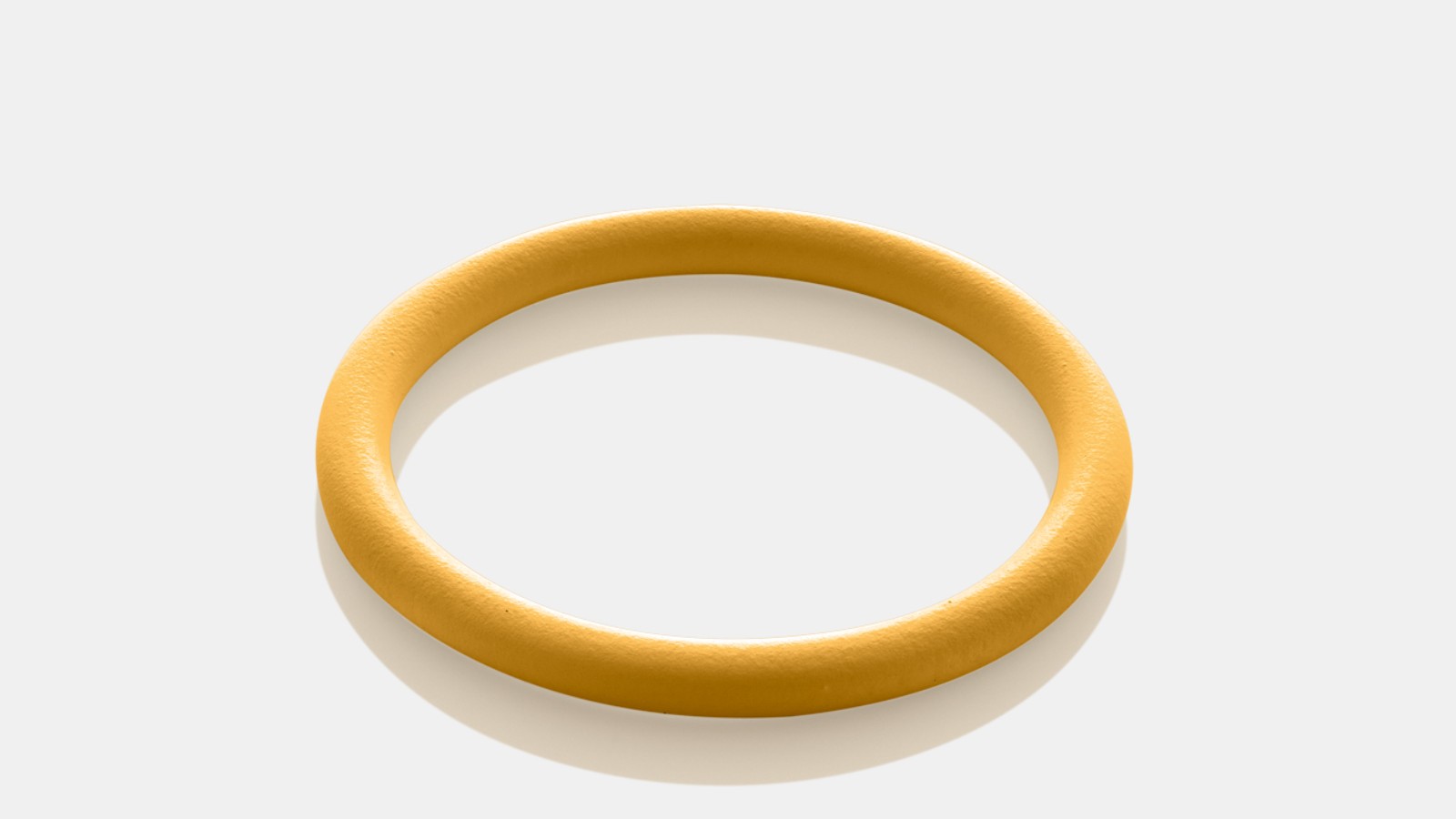

Geberit Mapress profilerad O-ring HNBR gul
- Naturgaser
- Flytande gaser
Förutsättning:
Användning av högkvalitativa kopparrör enligt DIN EN 1057.

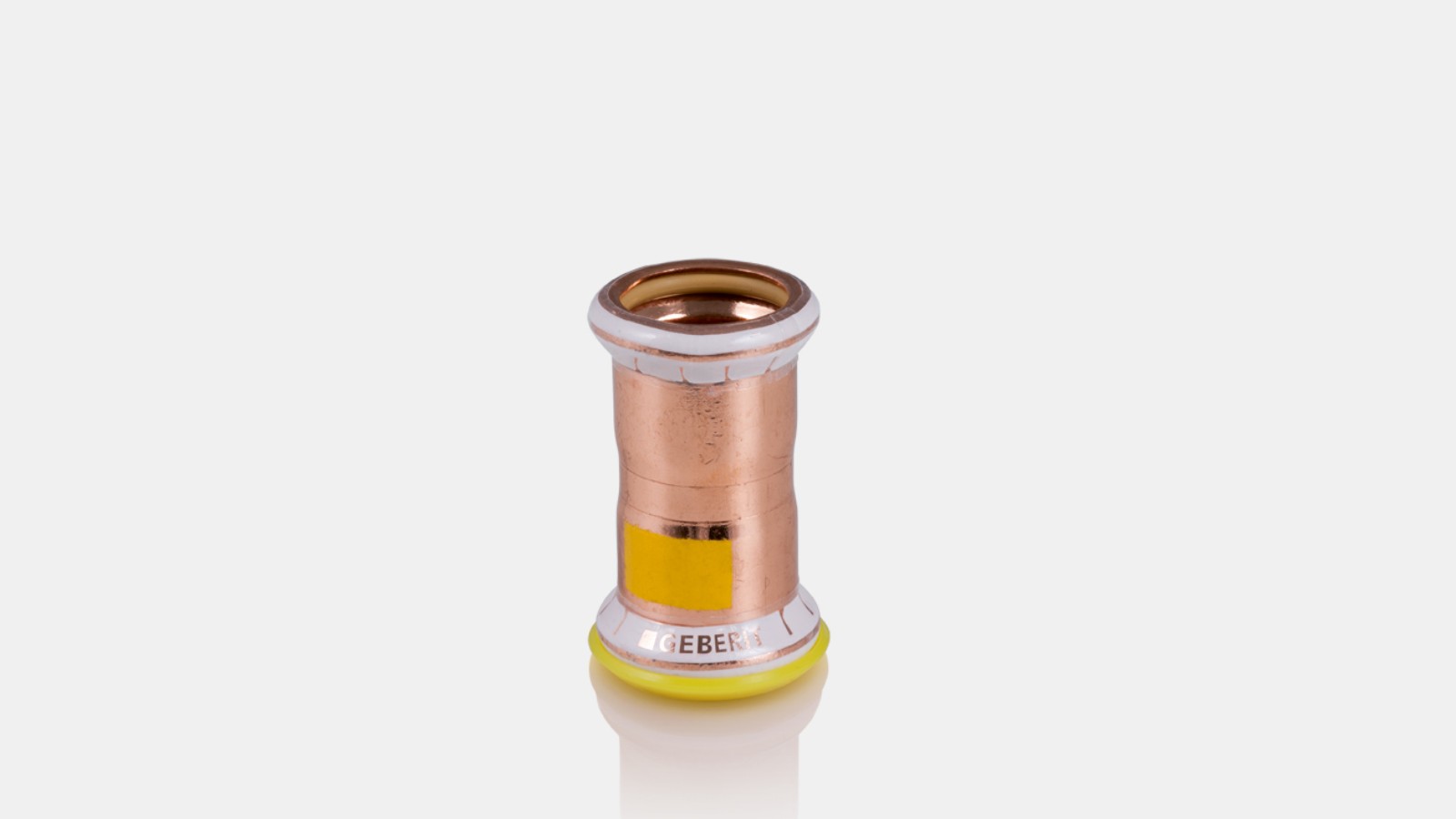

Geberit Mapress Koppar rördel med gul profilerad O-ring av HNBR har specialutvecklats för gastillämpningar. Den har försetts med en gul markering och en gul skyddsplugg.
