Verktyg & tillbehör för försörjningssystem

Innehåll

Arbeta snabbt med tillförlitlig teknik

Geberits beprövade pressteknik gör det enkelt att installera rörsystem på ett rent och effektivt sätt och skapar permanent säkra anslutningar, utan behov av öppen låga eller tidskrävande svetsarbete.

Geberit erbjuder ett omfattande sortiment av professionella verktyg för att säkerställa en fackmässig installation av det flerlagriga rörsystemet Geberit FlowFit och metallrörsystemet Geberit Mapress, inklusive:

Verktyg för förberedelse av rör, till exempel kapning till rätt längd, kalibrering och gradning
Pressverktyg och pressbackar för säkra pressningar enligt gällande standarder
Test- och kontrollverktyg för att verifiera anslutningarnas tillförlitlighet

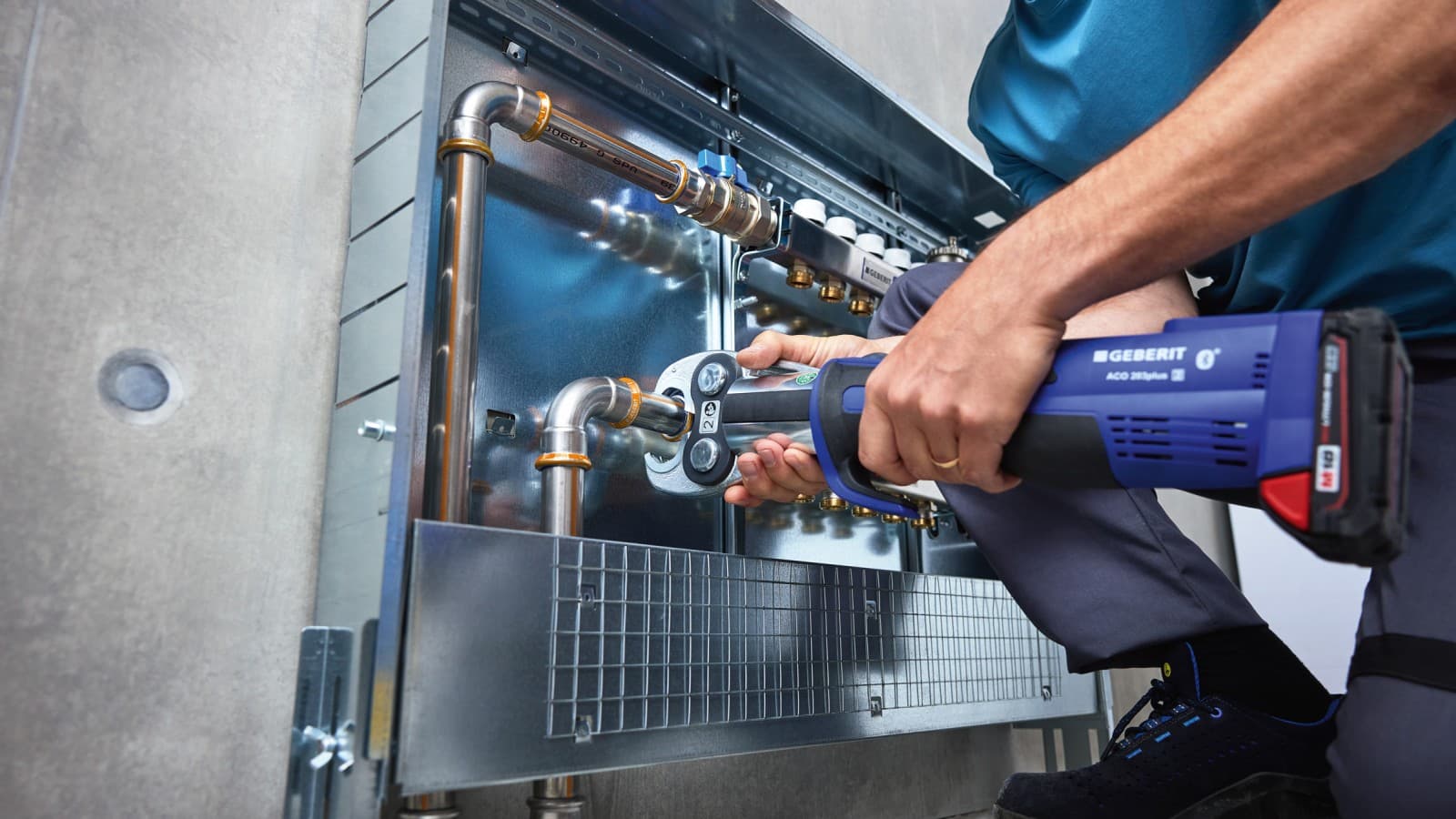

Geberit Mapress Therm bearbning vid värmeinstallationer

Översikt över verktyg för pressning och bearbetning

Bearbetning

Pressverktyg

Pressbackar / presslingor

Kontroll

Underhåll

Bearbetning

Kapning av rör till rätt längd

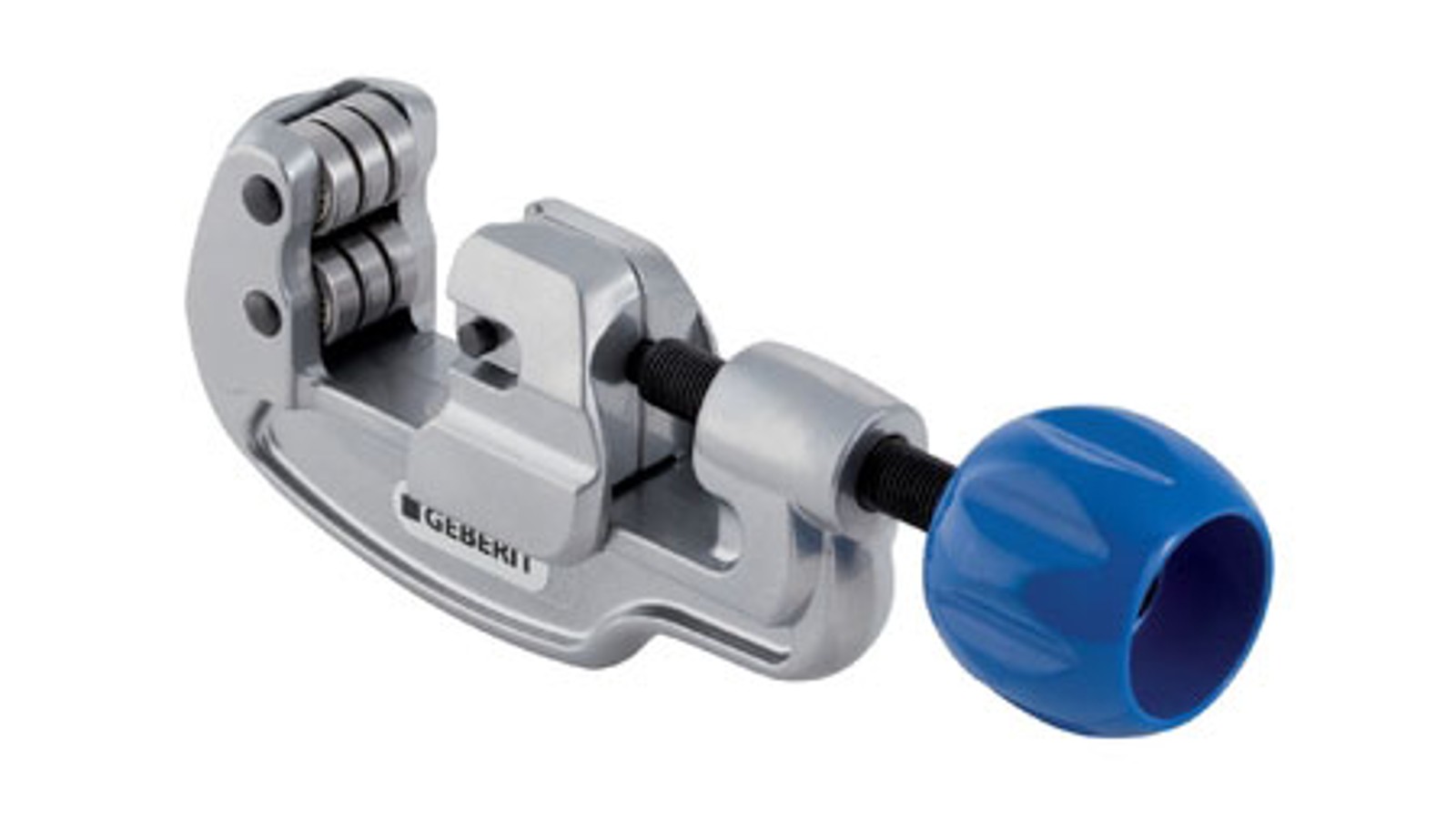

Geberit rörskärare och Geberit sax är de idealiska verktygen för att kapa både systemrör och skyddsrör till exakt rätt längd, utan att lämna ngåra grader.

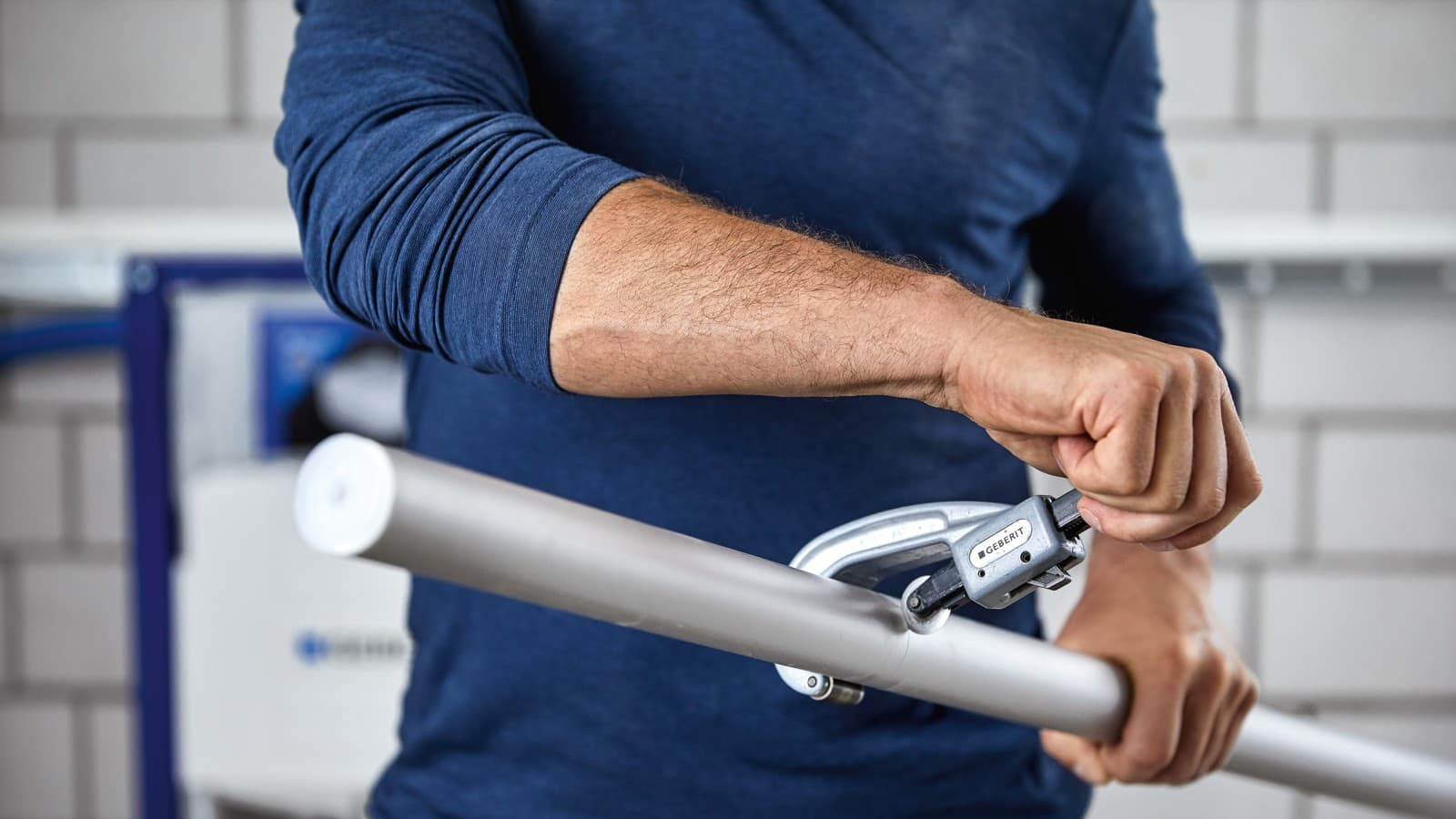

Kapning av Geberit FlowFit systemrör till rätt längd

Gradning och kalibrering av rör

Efter kapning till önskad längd kan en röravdragare användas för att grada och kalibrera rörändarna, vilket är ett avgörande steg för att säkerställa en säker och läckagefri anslutning.

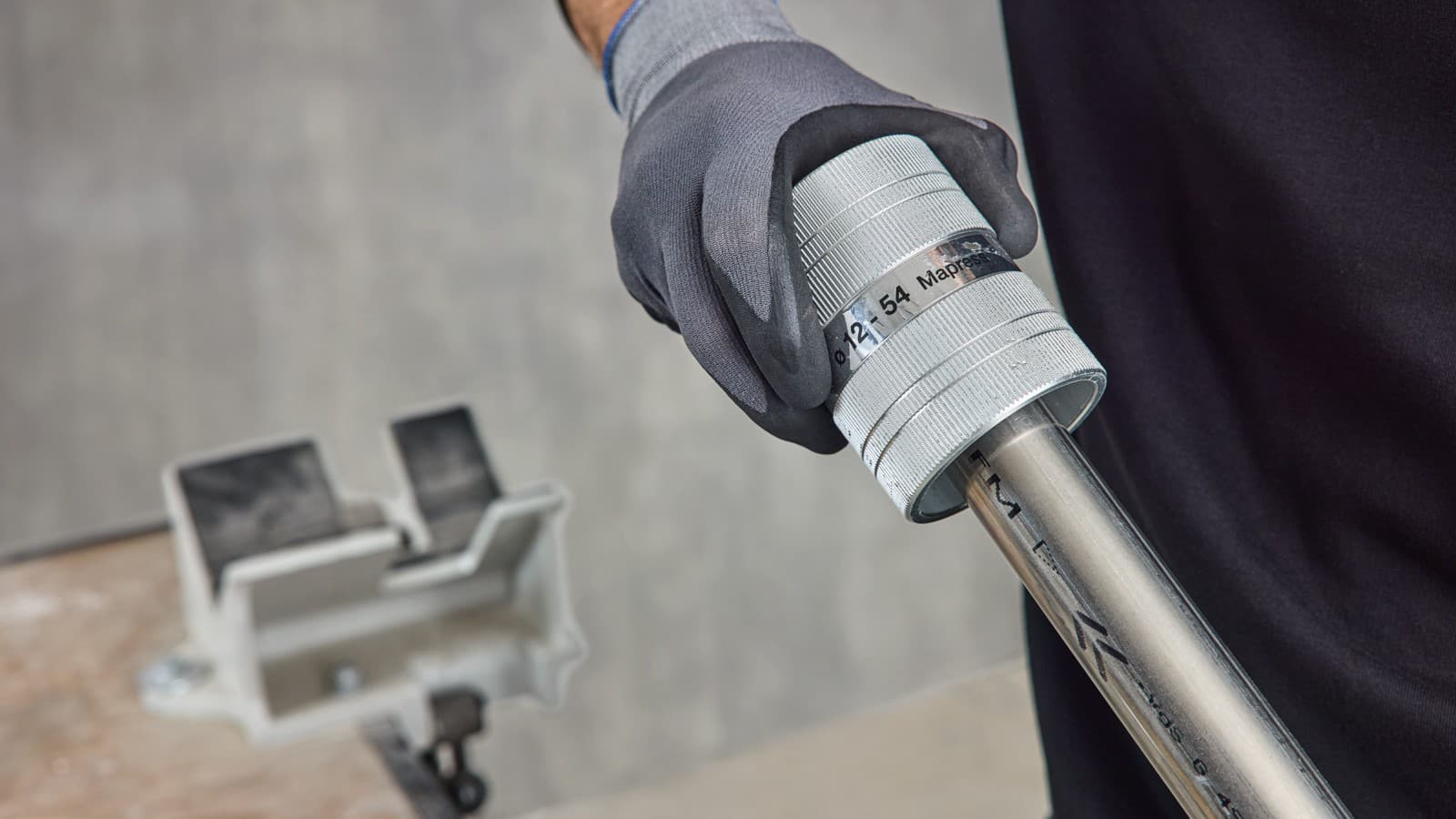

Gradning av ett Geberit Mapress systemrör efter kapning med såg

Markering av insticksdjupet

Geberit Mapress mall för insticksdjup kan användas för att markera alla rördimensioner från d12 till d108. Detta säkerställer att röret bibehåller det erforderliga insticksdjupet under pressningen.

Se Geberit Mapress mall för insticksdjup i produktkatalgoen

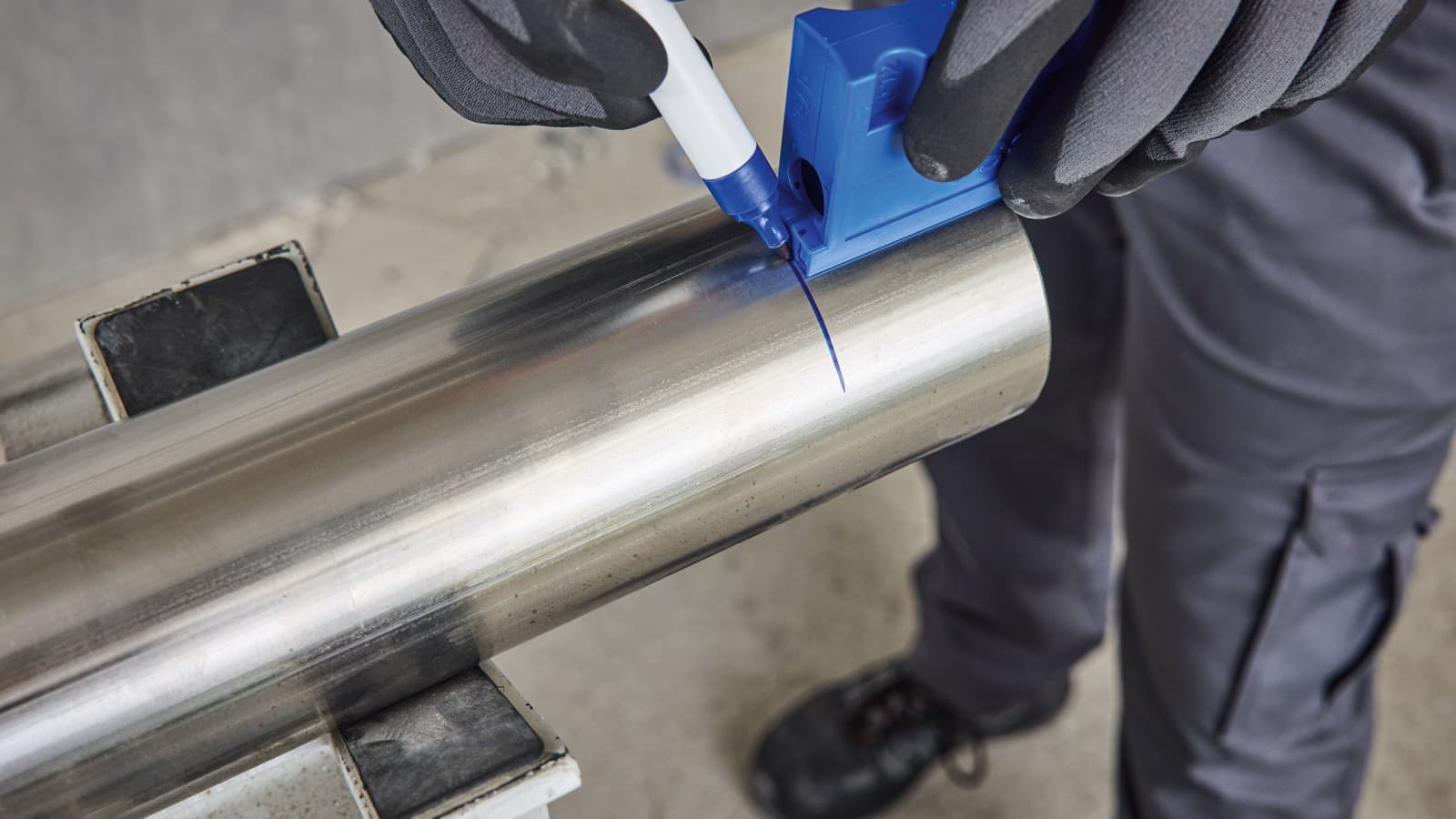

Märkning med Geberit Mapress mall för insticksdjup

Bockning av rör

Vid stora bockningsradier kan flerskiktsrör med mindre dimensioner bockas snabbt, enkelt och flexibelt för hand, utan behov av extra verktyg.

För större rördimensioner eller när exakta bockningsvinklar krävs bör bockningsverktyg användas. Dessa möjliggör en precis, repeterbar och materialskonsam bearbetning, särskilt vid mer komplexa installationer.

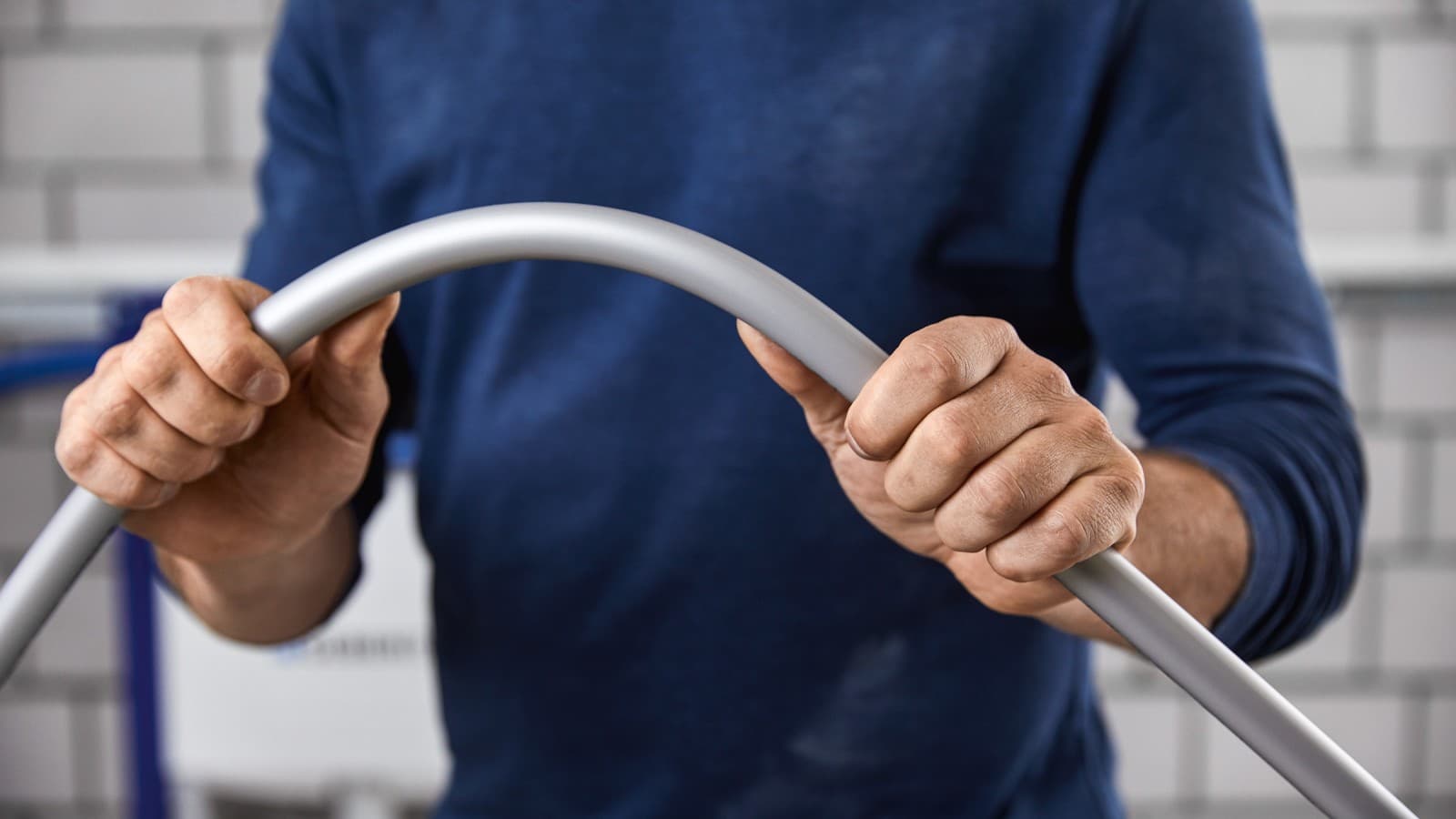

Bockning av Geberit FlowFit rör för hand

Pressverktyg

Effektiv sammanfogningsteknik för moderna installationer

Geberits pressverktyg har utvecklats särskilt för att säkerställa en standardenlig och säker pressning av rörsystem. De utmärker sig genom sin tillförlitlighet, höga presskraft och kompatibilitet med olika pressbackar och pressslingor.

Tack vare den robusta konstruktionen, den enkla hanteringen och de integrerade LED-indikatorerna är verktygen idealiska för daglig användning på byggarbetsplatser. Den borstlösa motorn kräver minimalt underhåll och bidrar till lång livslängd.

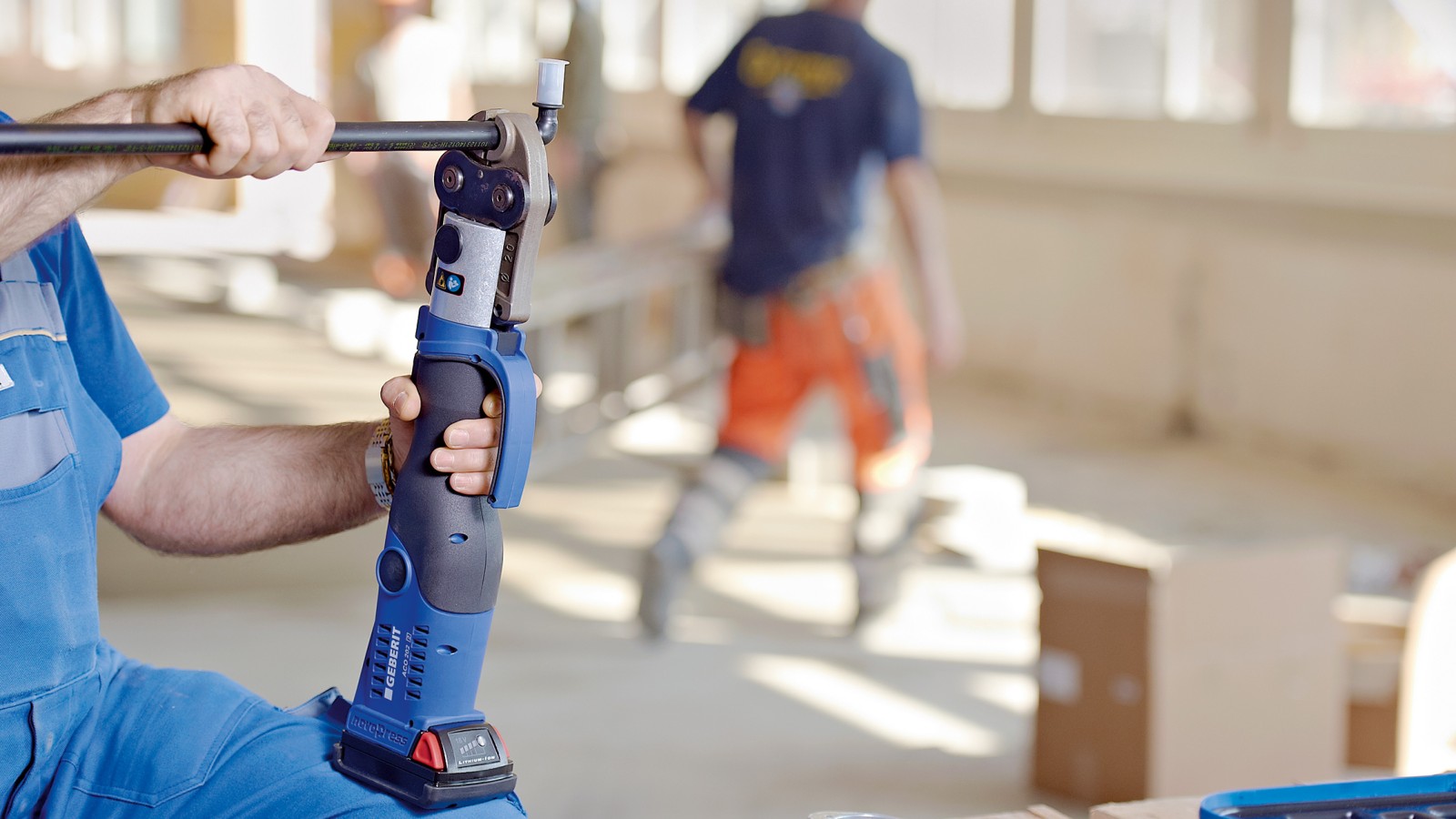

Effektiv pressning av Geberit rör tack vare ett kompakt verktygssortiment för alla typer av tillämpningar

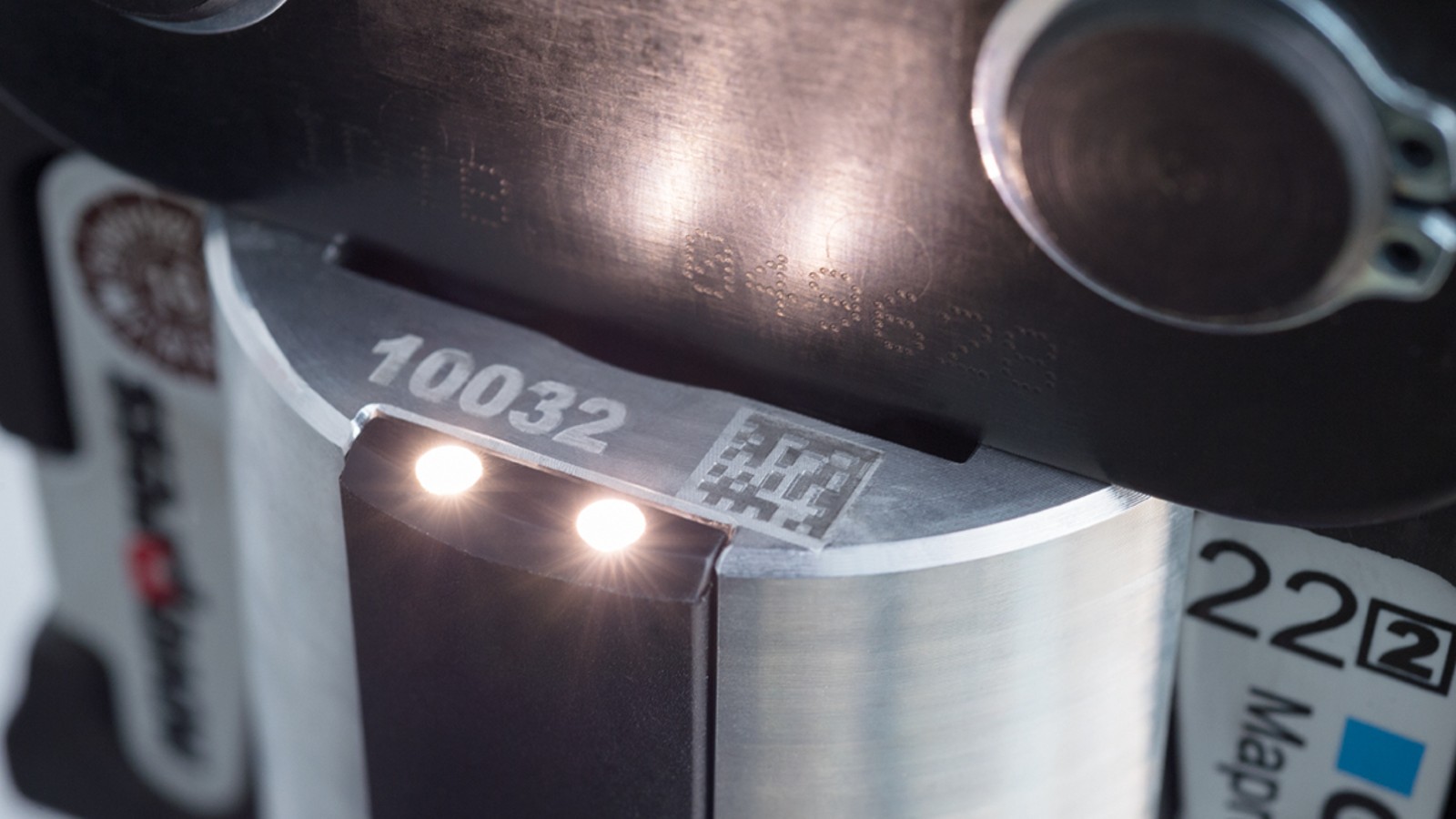

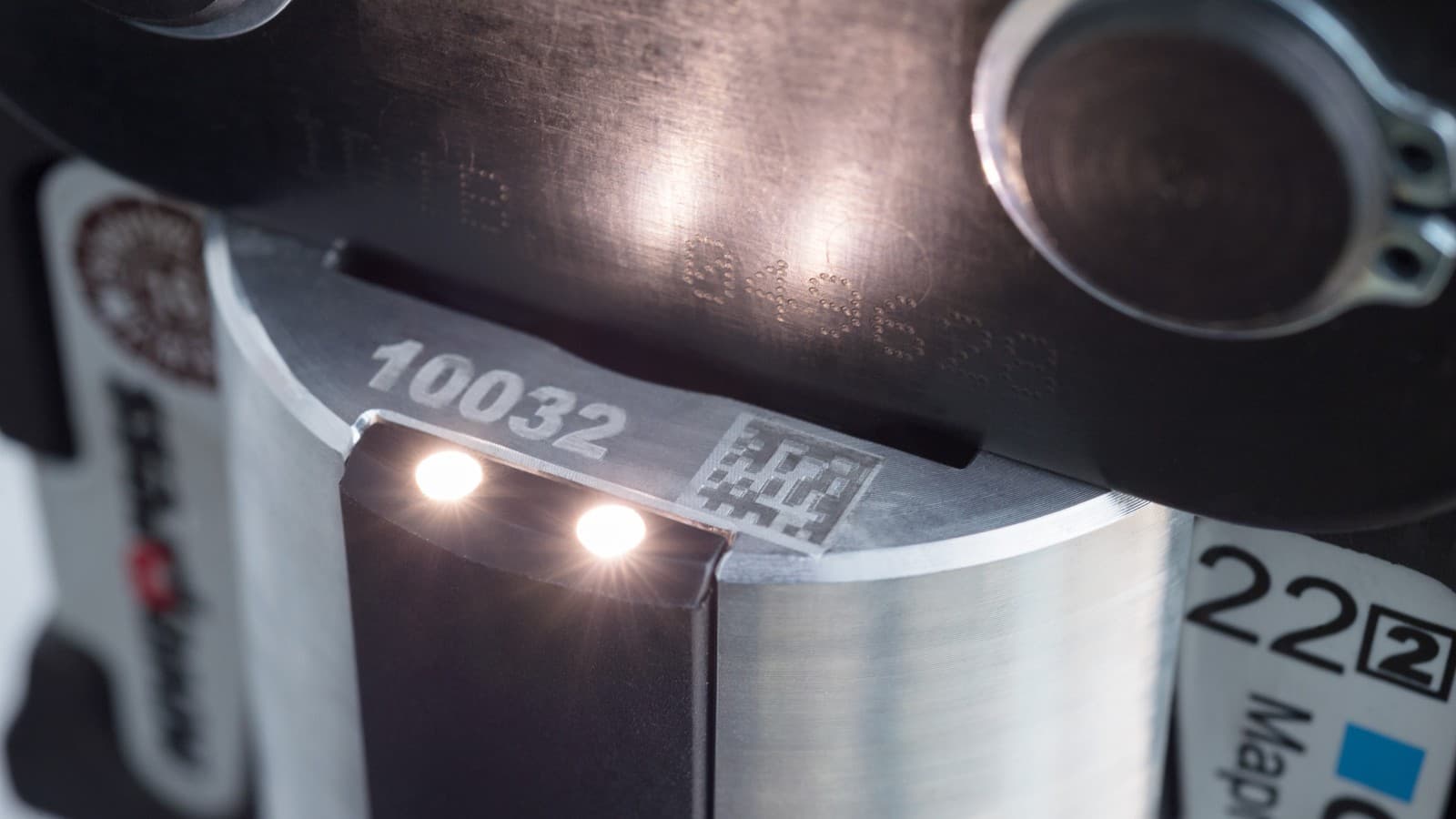

Presspunktsbelysning på Geberits pressverktyg

Integrerad presspunktsbelysning på Geberit ACO 203plus, ECO 203 och ACO 203XLplus säkerställer att du alltid ser exakt var pressningen ska utföras, även i mörka hörn.

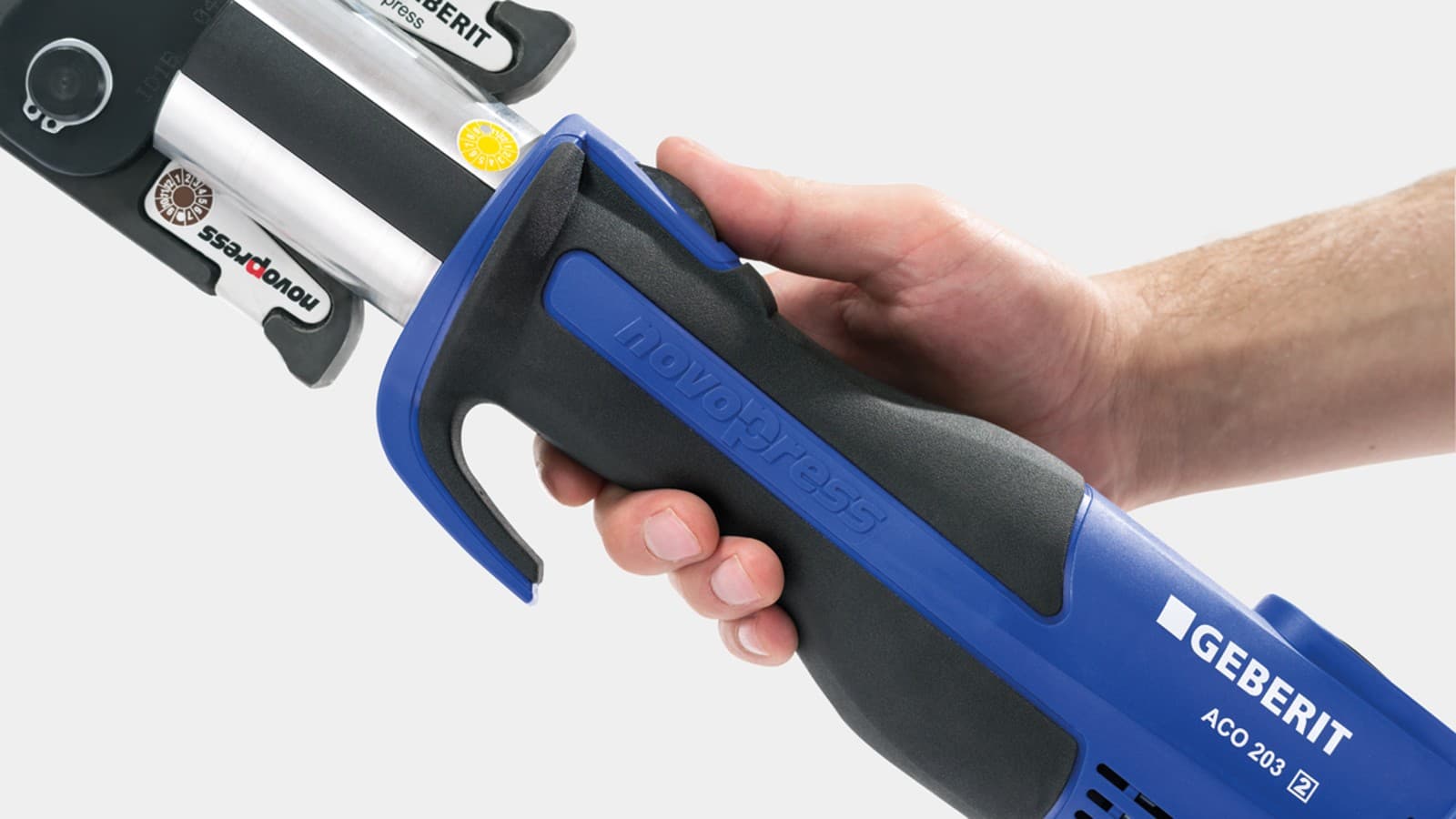

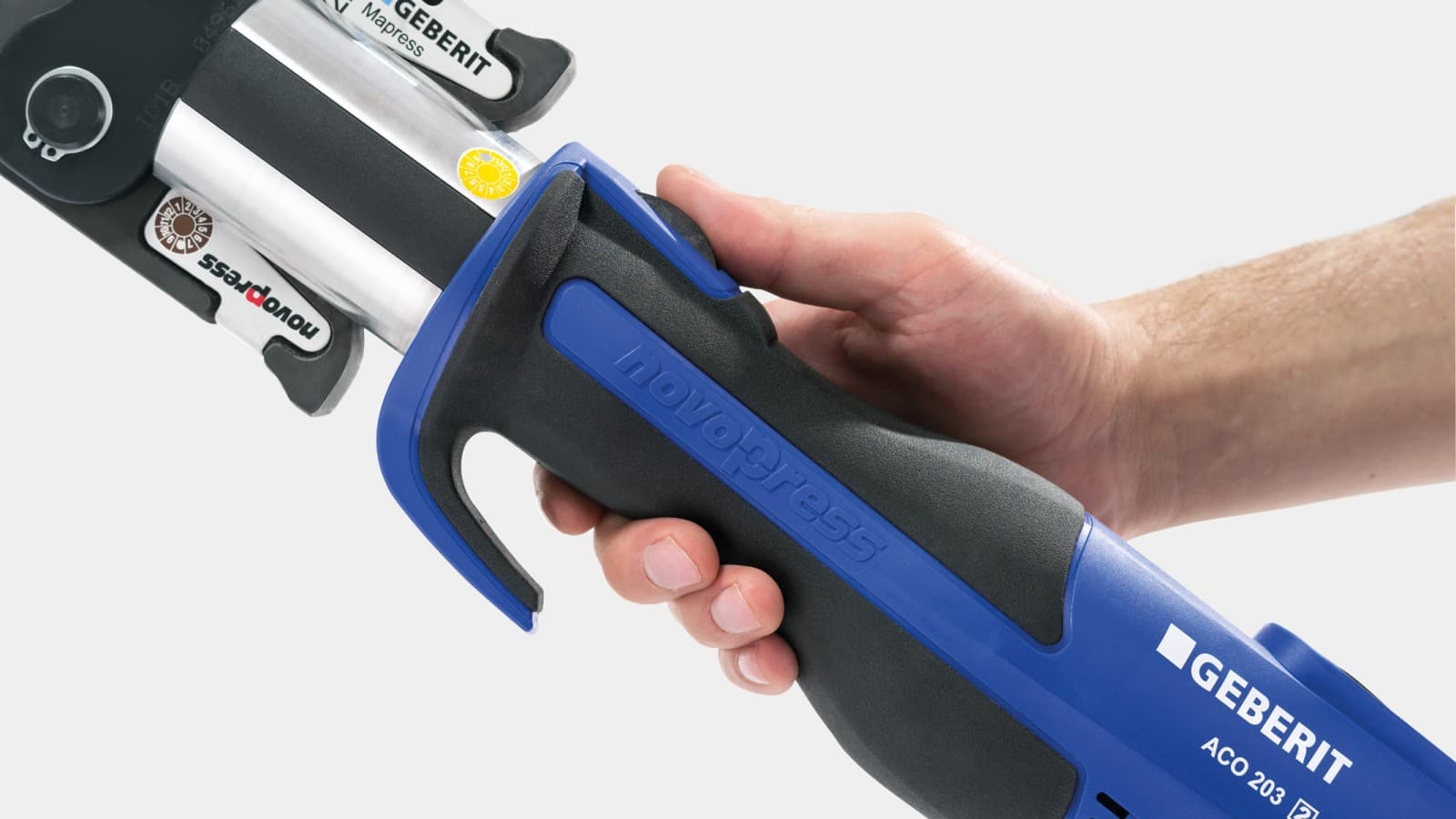

Pressverktygen är ergonomiskt utformade tack vare sina kompakta handtag med halksäkert grepp

Det smala handtaget med halksäkert grepp ger en säker och ergonomisk användning av verktygen.

NovoCheck-appen kommunicerar med pressverktygen via Bluetooth®. Med appen kan du kontrollera verktygsdata och parametrar.

Manuella presstänger

Med våra manuella presstänger kan du snabbt pressa rörsystemet Geberit FlowFit upp till dimension d40 utan tillgång till el, vilket gör dem perfekta för flexibel användning på byggarbetsplatser.

De gör det möjligt att på ett tillförlitligt sätt pressa alla rördimensioner från d16 till d40 i Geberit FlowFit-systemet med mindre kraftansträngning och med endast en enda manuell presstång, även för dimension d40.

Produktinformation om Geberit FlowFit handpressverktyg

Pressverktyg för kompatibilitet [1]: Geberit ACO 103plus

Geberit ACO 103plus är ett hydrauliskt, batteridrivet pressverktyg som väger 1,7 kg och är utformat för att på ett tillförlitligt sätt användas med alla Geberit pressystem inom sitt kompatibilitetsområde [1].

Det passar för ML system upp till d40 och för Geberit Mapress upp till d35.

Geberit ACO 103plus produktinformation

Pressverktyg för kompatibilitet [2]:

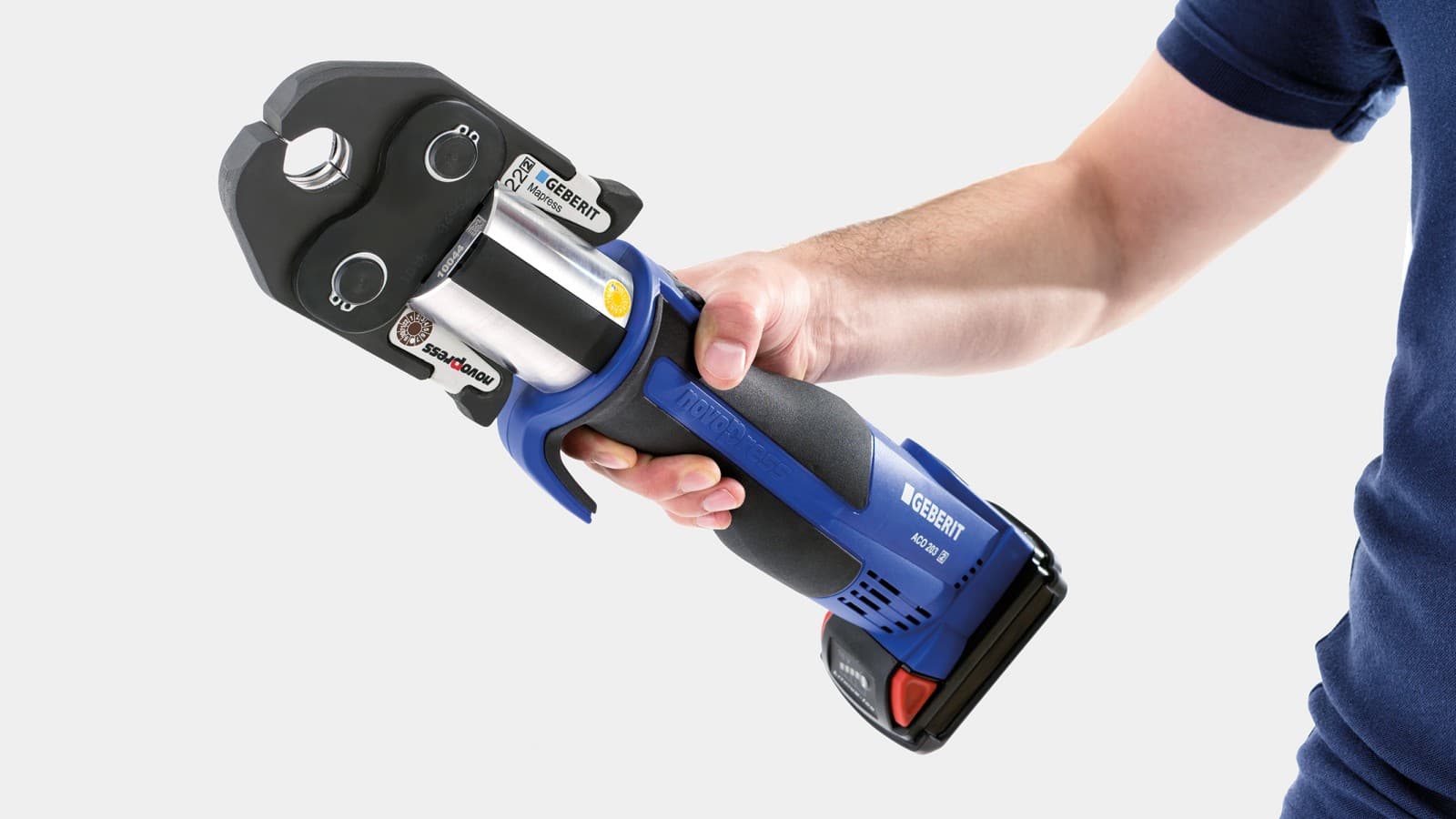

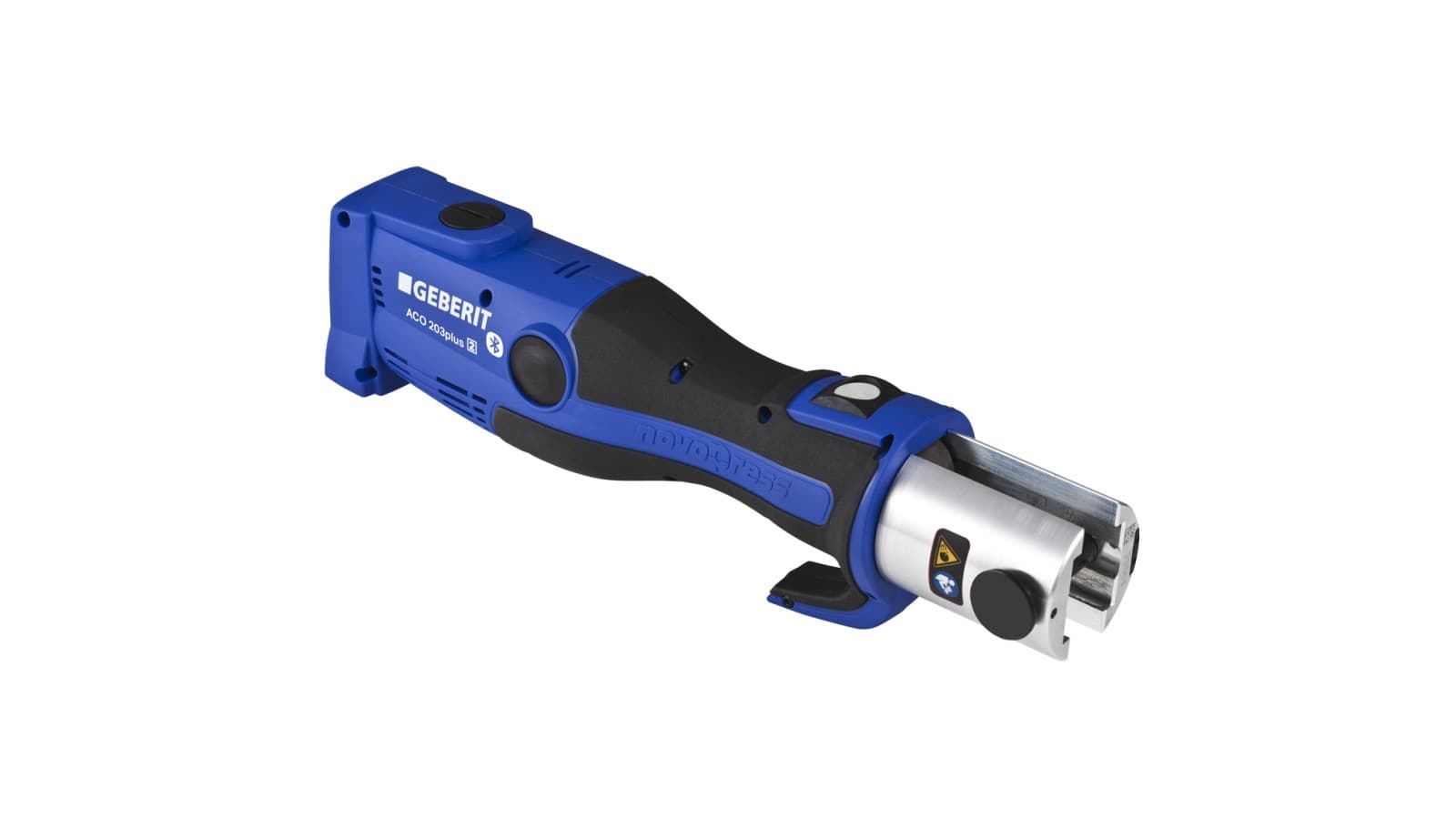

Geberit ACO 203plus

Geberit ACO 203plus är ett lättunderhållet, batteridrivet pressverktyg som väger 2,8 kg och kan användas för att pressa större dimensioner med hjälp av kompatibla pressinsatser [2]. Verktyget är lämpligt för flerskiktssystem upp till d75 och för Geberit Mapress upp till d54.

Geberit ACO 203plus produktinformation

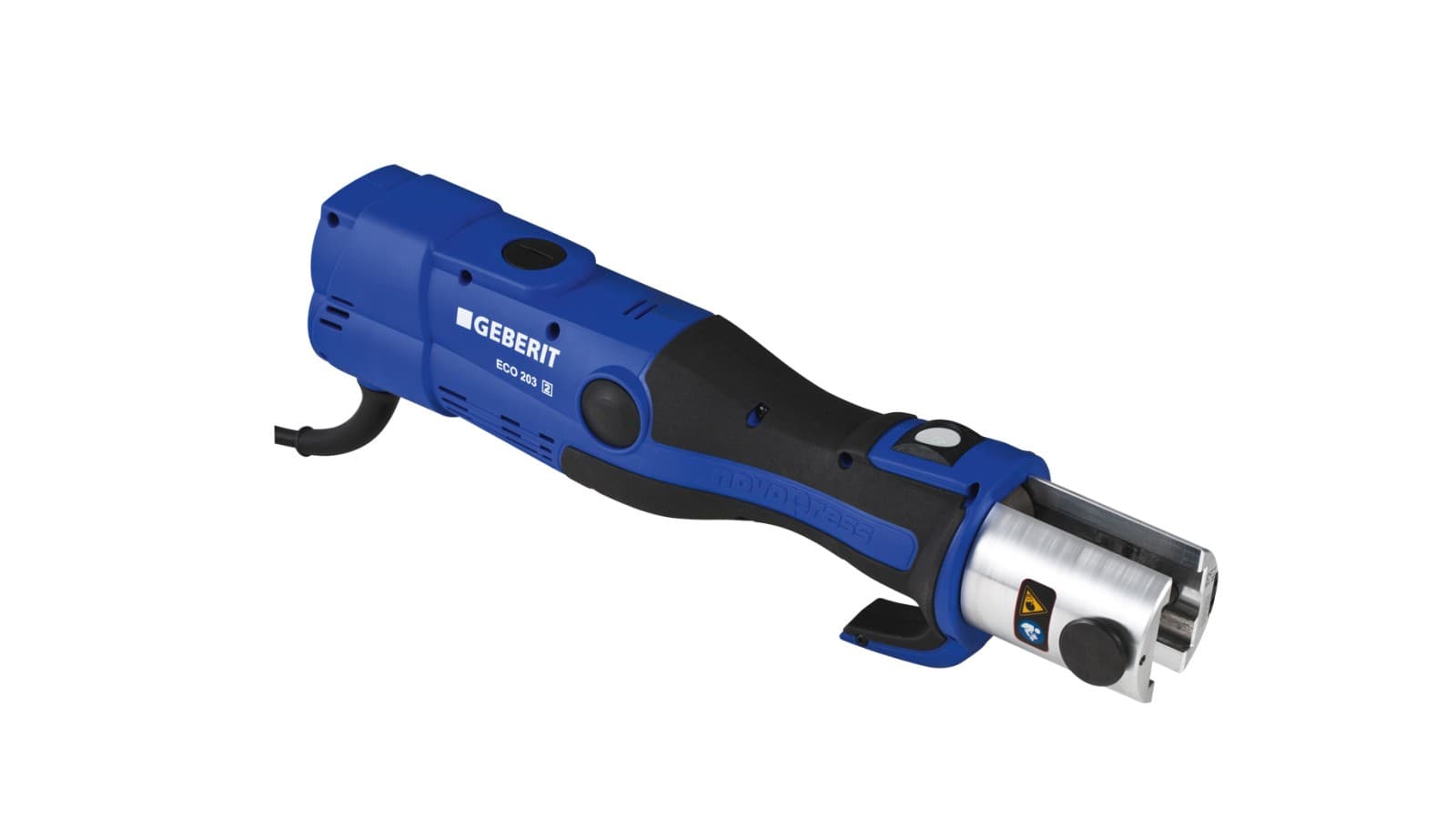

Geberit ECO 203

Den nätdrivna Geberit ECO 203 väger 3,3 kg och används tillsammans med kompatibla pressinsatser [2]. Verktyget är lämpligt för flerskiktssystem upp till d75 och för Geberit Mapress upp till d54.

Geberit ECO 203 produktinformation

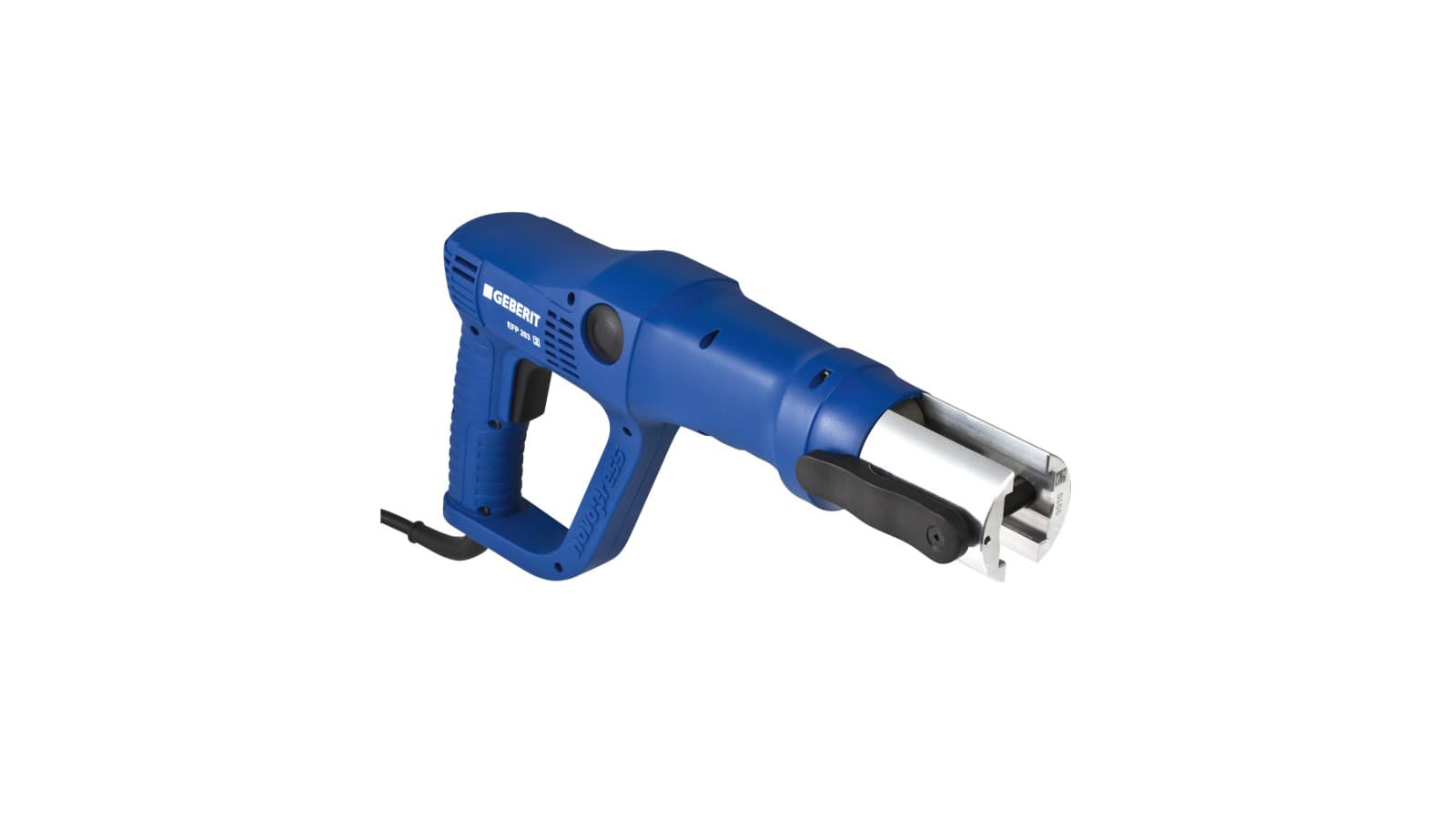

Geberit EFP 203

Geberit EFP 203 är ett nätdrivet pressverktyg med pistolgrepp och en vikt på 3,0 kg. Tillsammans med kompatibla pressinsatser [2] är det lämpligt för flerskiktssystem upp till d75 och för Geberit Mapress upp till d54.

Geberit EFP 203 produktinformation

Pressienheter för kompatibilitet [2XL]: Geberit ACO 203XLplus

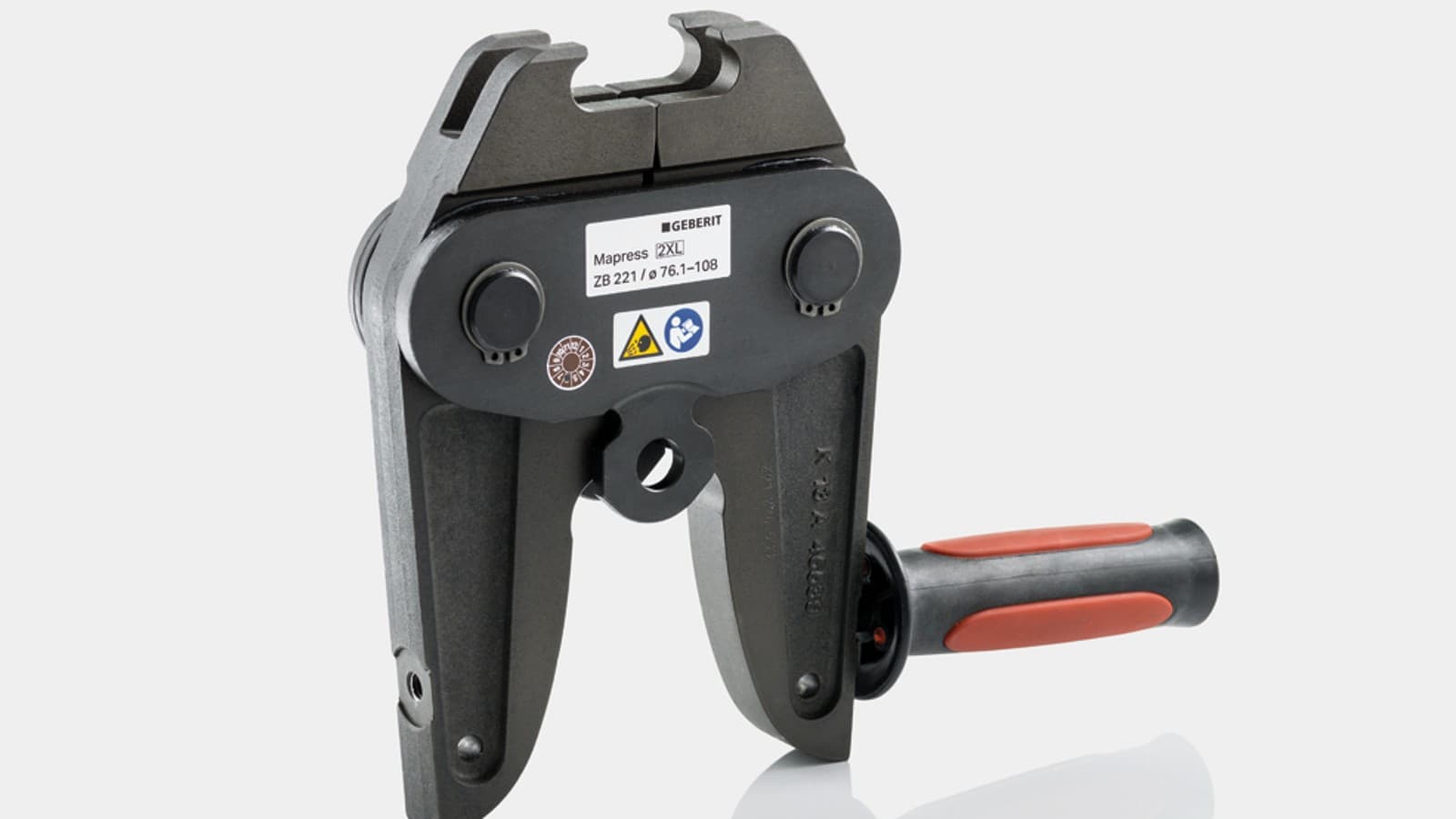

Geberit ACO 203XLplus kan användas för att pressa Geberit Mapress-rör i dimensionerna d76,1 till d108 tillsammans med lämpliga pressslingor. Pressverktyget är batteridrivet och väger 3,8 kg.

Geberit ACO 203XLplus produktinformation

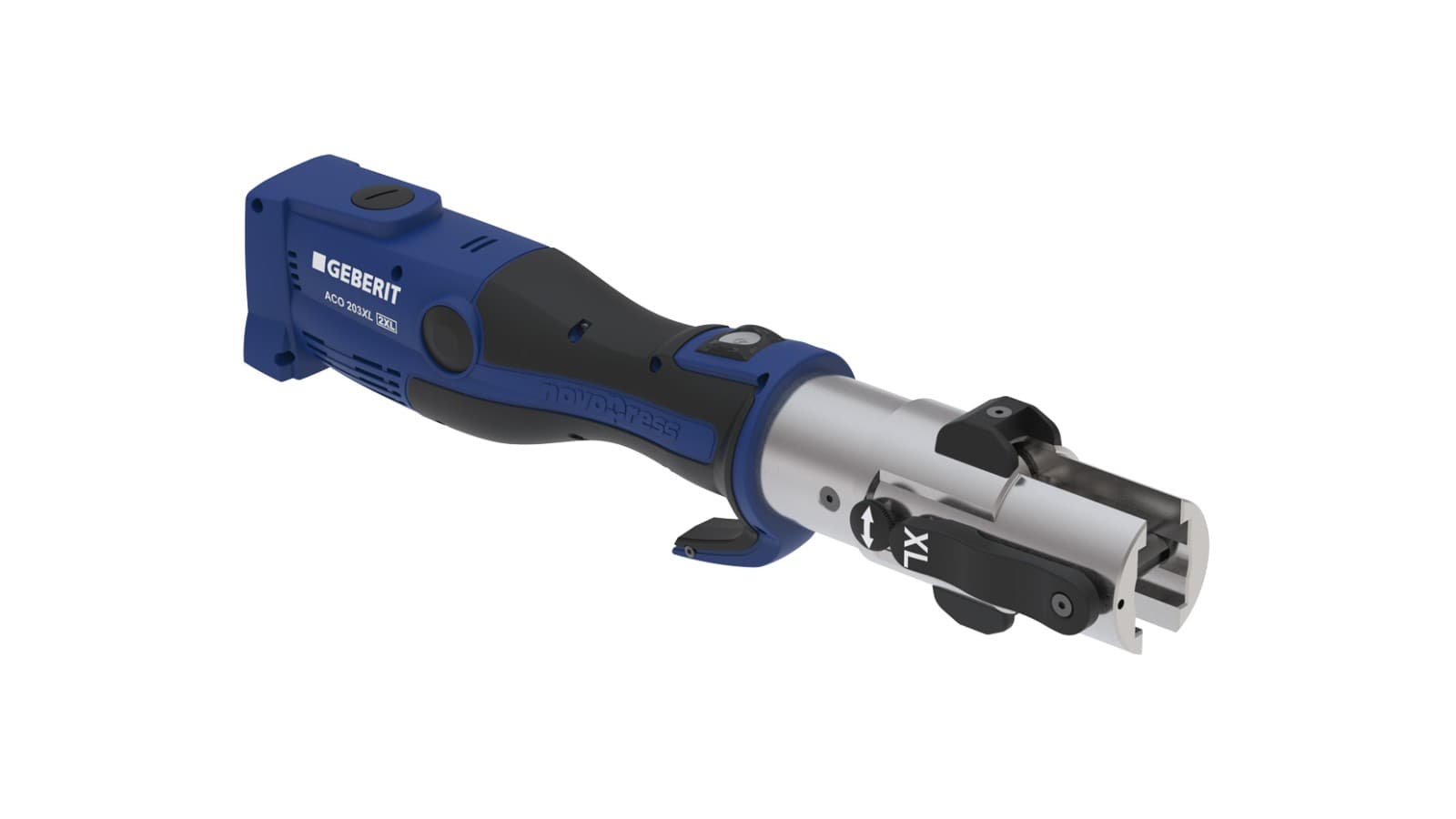

Geberit ACO 203XLplus för pressning av höga dimensioner av Geberit Mapress

Pressverktyg för kompatibilitetsnivå [2/4]: Geberit CP700G hydraulaggregat

Detta verktyg säkerställer en perfekt och konsekvent pressning, särskilt vid applikationer med högre kraftbehov. Geberits presscylinder för kompatibilitetsnivå [4] gör det möjligt att på ett säkert sätt pressa rördimensioner från d76,1 till d108.

Egenskaper:

Hydraulisk
Med hydraulisk snabbkoppling av typ CEJN 217
Strömförsörjning via batteri
Vikt: Verktyg 4.6 kg / presscylinder 7 kg
Godkänd för sprinkleranläggningar enligt VdS “våt/torr” PN16 upp till DN 88.9
Pressdimension d108 med en enda pressning

Geberit CP700G hydraulaggregat med presscyliner för kompatibilitetsnivå [2] och [4]

NovoCheck app

NovoCheck-appen är ett smidigt sätt att hålla koll på dina Geberit-pressverktyg via smartphone eller surfplatta. Verktygen ansluts via det integrerade Bluetooth®-gränssnittet, vilket ger dig tillgång till all viktig information i realtid, från verktygsinformation och kontroller till inställningar, loggbok, pressdokumentation och rapporter. Detta gör arbetet på byggarbetsplatsen mer effektivt, transparent och säkert.

Ladda ner appen

Pressbackar / presslingor

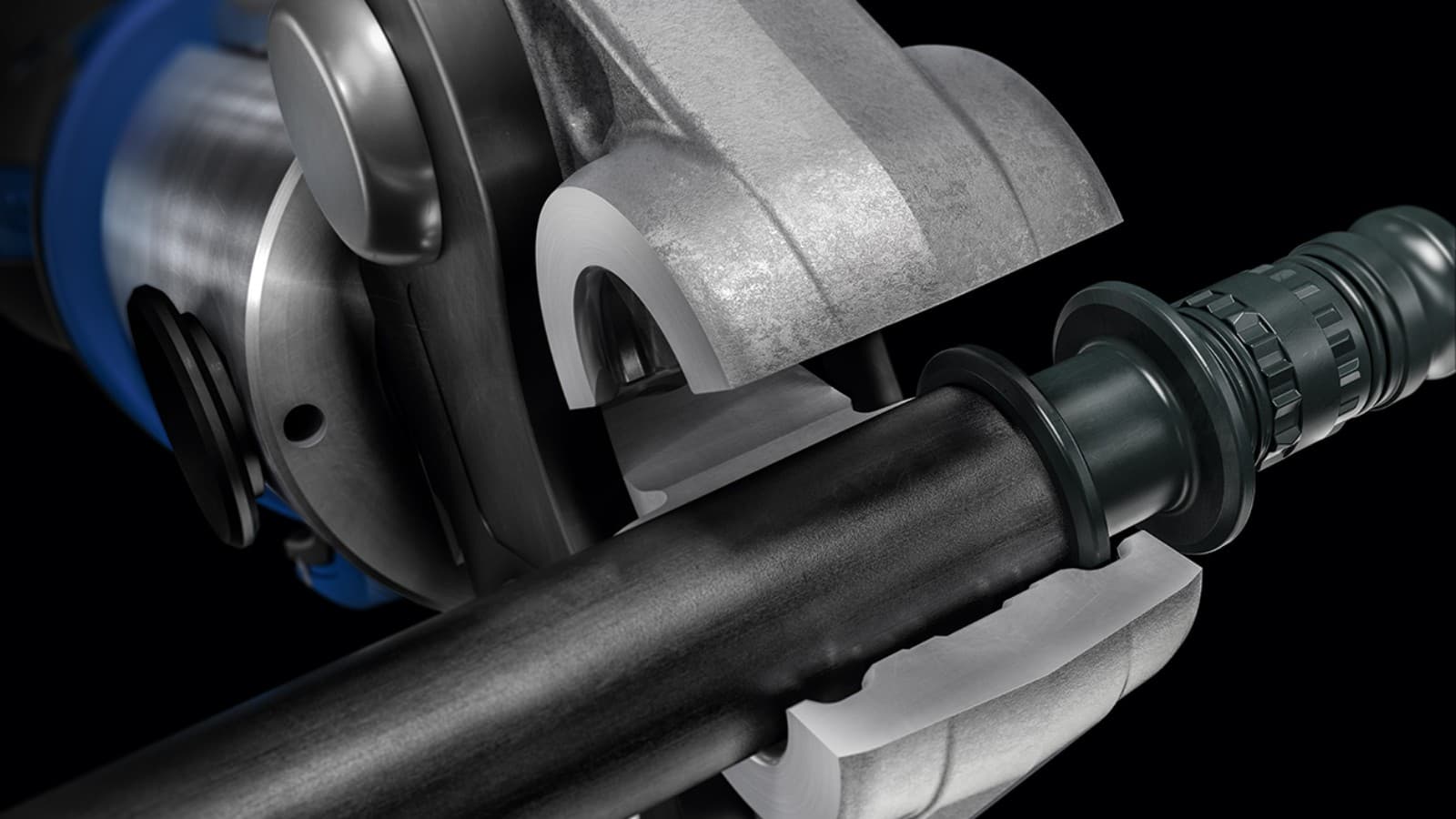

Geberit pressbackar

De underhållsfria Geberit pressbackar säkerställer en jämn kraftfördelning under hela sin livslängd. Tack vare sin korrosionsbeständiga yta förblir de i toppskick även vid intensiv användning.

Servicefria tack vare enkel kontroll: Med Geberit PowerTest kan du snabbt och tillförlitligt kontrollera om pressbackarna har nått slutet av sin livslängd, utan behov av tidskrävande årligt underhåll.

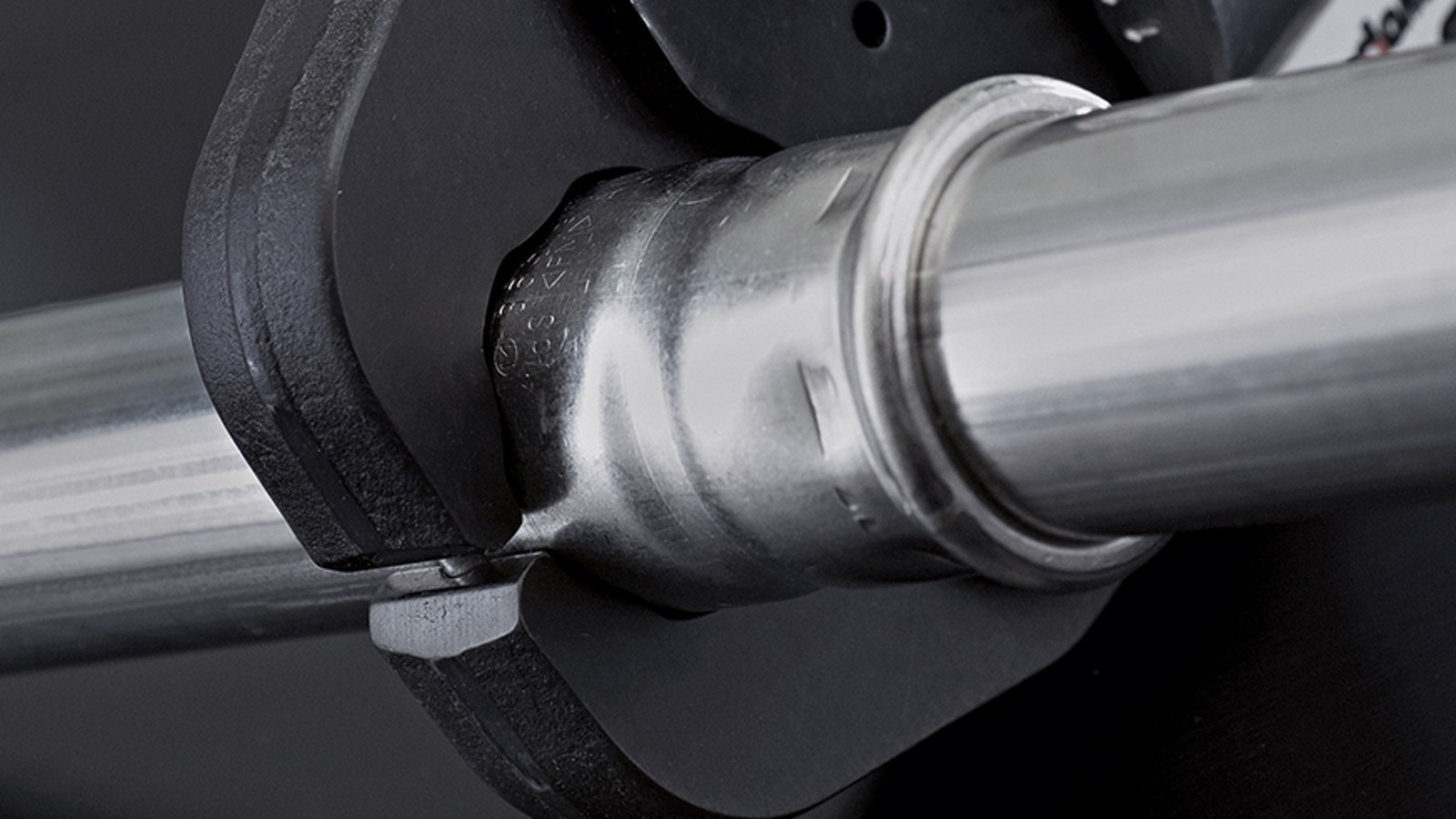

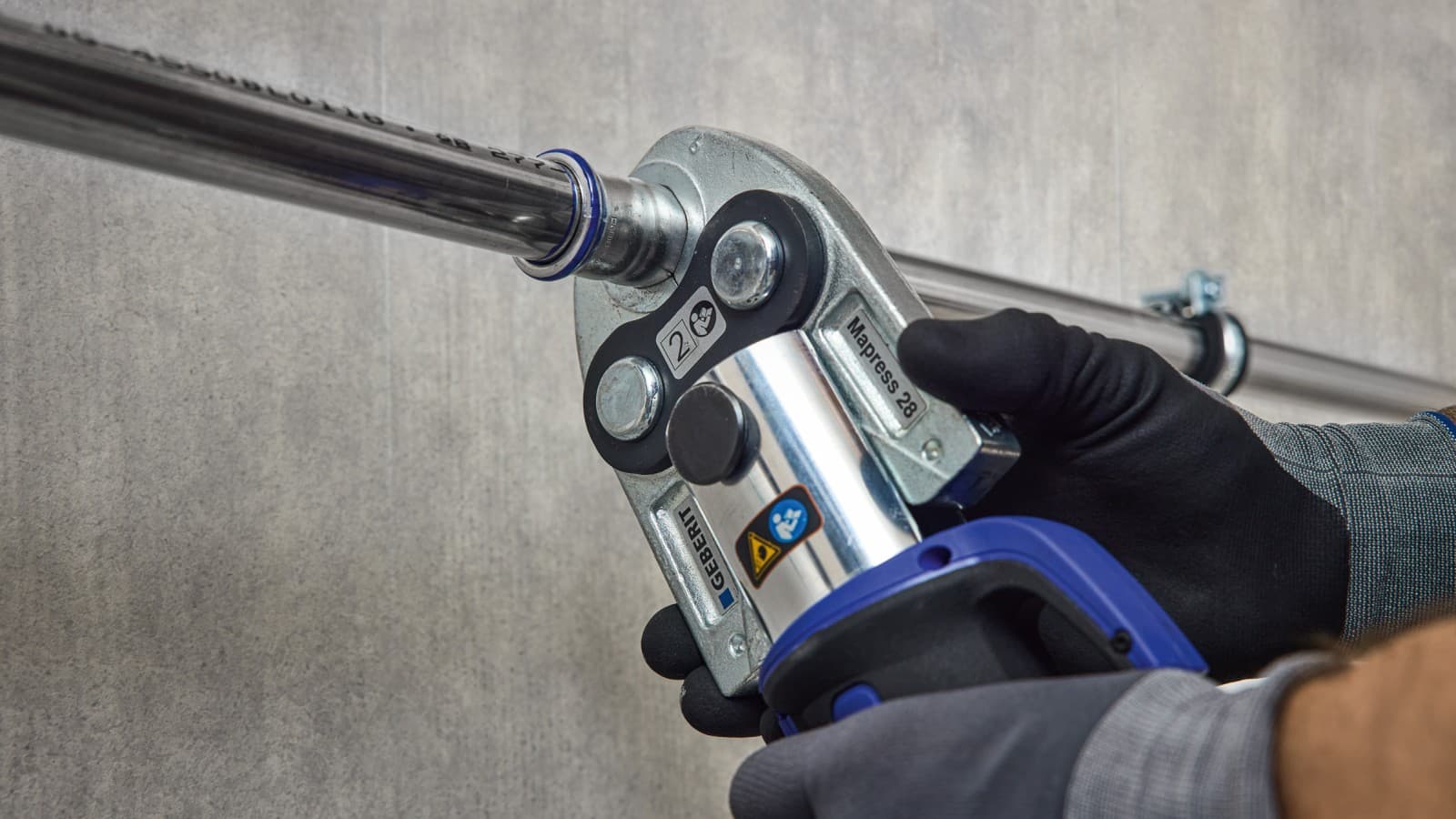

Geberit pressbackar för pressning av rör med mindre dimensioner

Geberit vridbara pressringar

Pressringar är den perfekta lösningen för Geberit Mapress rör upp till d35 i utrymmen där platsen är begränsad. Placera helt enkelt de kompakta pressringarna direkt på kopplingarna och vrid dem upp till 180°. De kan användas tillsammans med pressverktyg i kompatibilitetsklass [1] och [2].

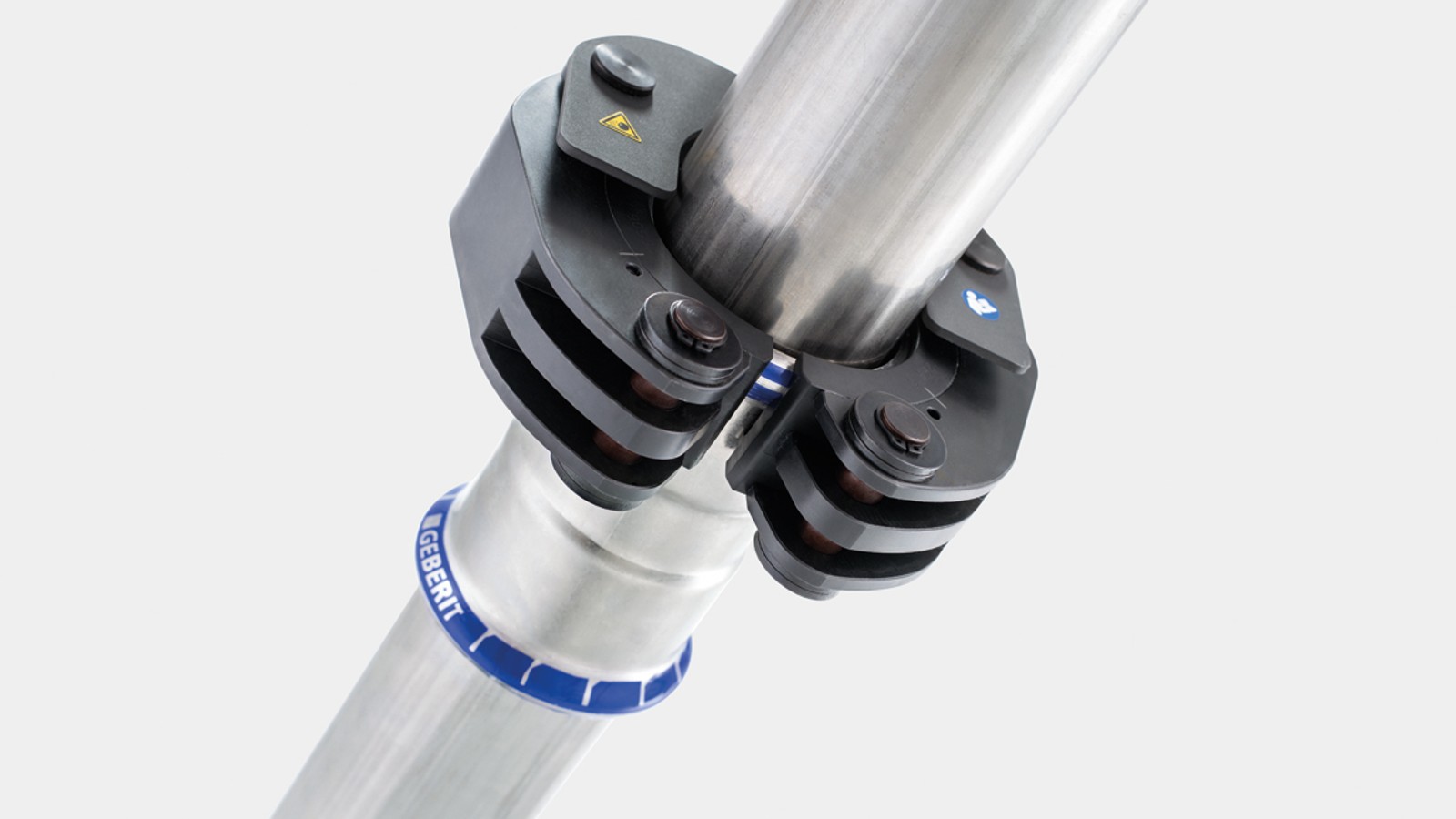

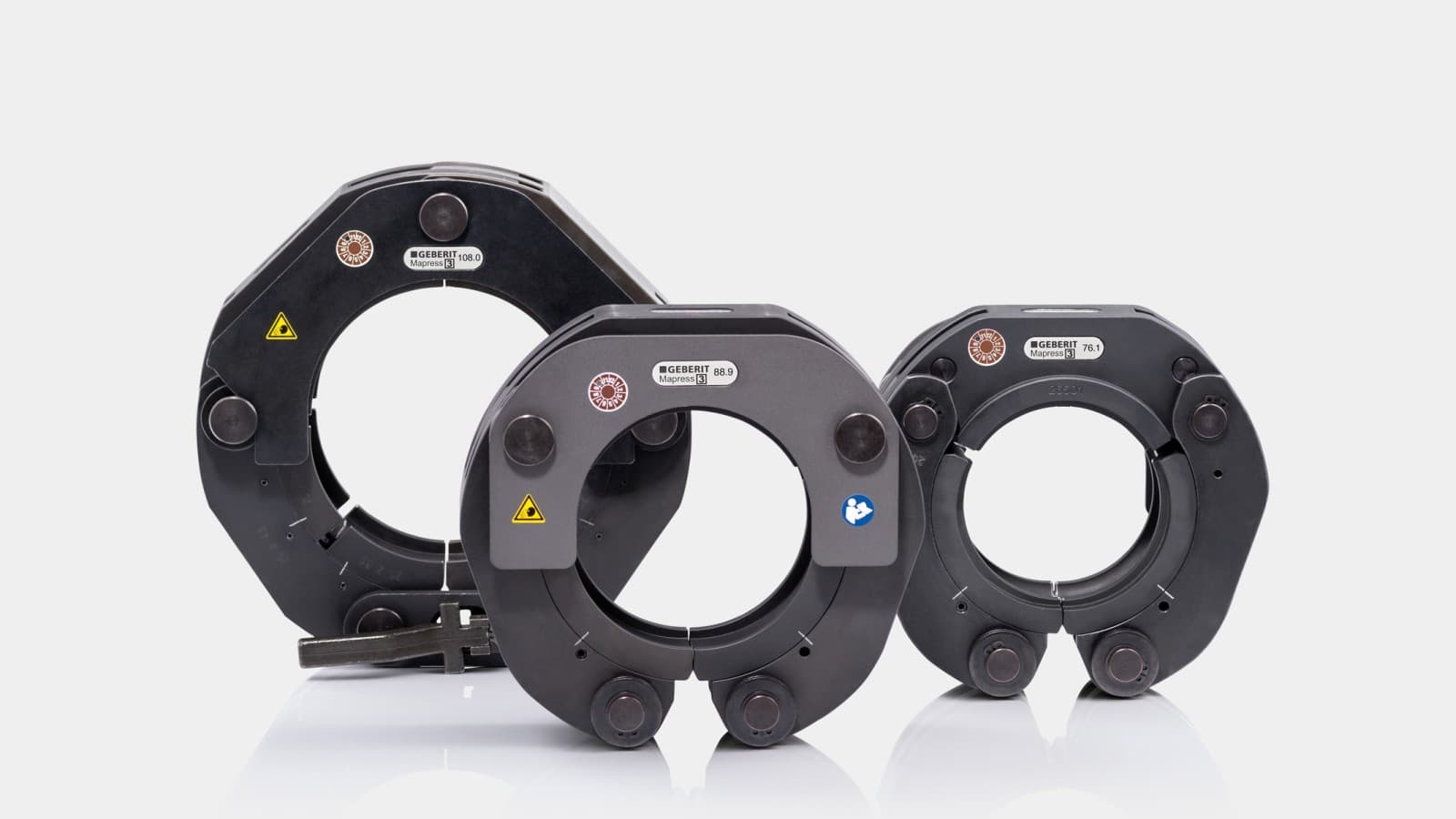

Presslingor fö större dimensioner – enkelt och säkert

Presslingor ska användas i stället för pressbackar vid pressning av Geberit Mepla rör i dimension d63 och större samt Geberit Mapress rör i dimension d42 och större. Tack vare den integrerade snäppmekanismen kan våra presslingor fästas säkert på presskopplingarna oavsett rörets position. Detta gör dem enkla och säkra att använda, även i trånga utrymmen.

För att säkerställa långsiktigt tillförlitlig funktion kräver Geberit presslingor och adapterbackar regelbunden skötsel och underhåll.

Kontroll

Geberit EST 5 – det enkla och tillförlitliga sättet att kontroller insticksdjupet

Geberit EST 5 är ett mätinstrument för insticksdjup som snabbt och noggrant kontrollerar insticksdjupet i pressade rörförbindelser i dimensionerna d12 till d108 direkt på arbetsplatsen. Instrumentet använder ultraljudsteknik för att utföra mätningen utan någon mekanisk påverkan på rörförbindelsen.

Den integrerade displayen visar omedelbart efter pressning om insticksdjupet uppfyller kraven för en varaktigt tät och säker förbindelse.

Fördelar för dig:

Snabb ultraljudsmätning direkt efter pressning
Tydlig visning av instickskjupet på displayen
Säkerställer installationskvaliteten enligt Geberits riktlinjer

Kan användas för följande rörsystem:

Geberit Mapress rostfritt stål
Geberit Mapress Therm
Geberit Mapress Koppar
Geberit Mapress elförzinkat stål

Om du vill ha mer information eller använda dessa instrument är du välkommen att kontakta oss.

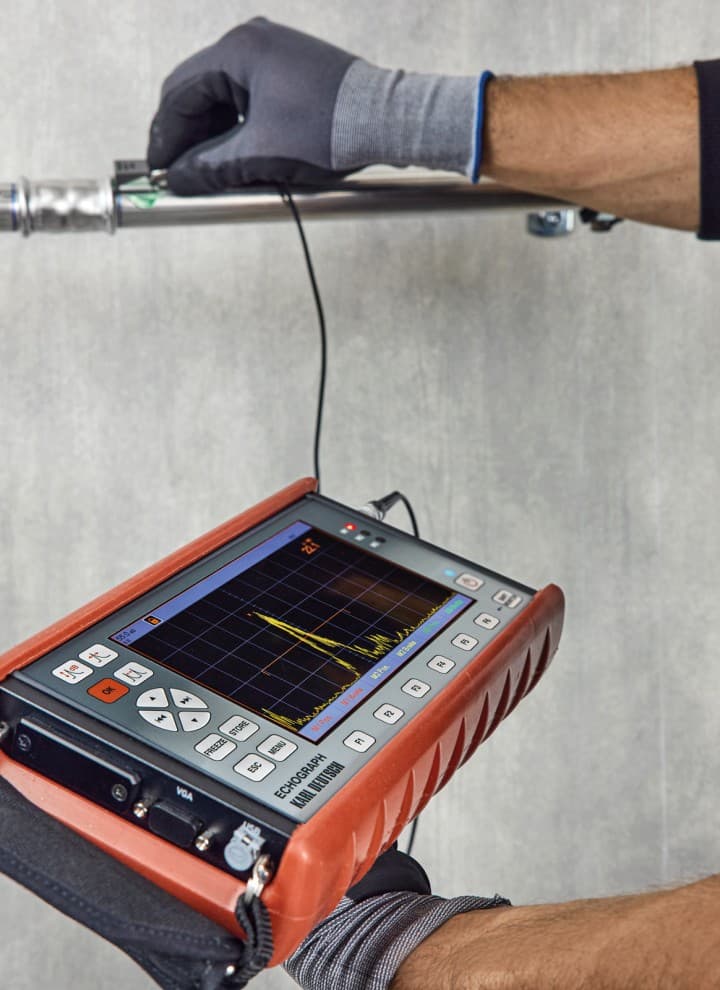

Kontroll av korrekt insticksdjup med mätinstrumentet Geberit EST 5

Provtryckningsplugg för tryckprovning före driftsättning

Underhåll

Geberit PowerTest

Geberit PowerTest ger dig ett snabbt och tillförlitligt sätt att kontrollera skicket på dina Geberit pressbackar. Pressa helt enkelt teststycket, så visar resultatet direkt om pressbacken fortfarande kan användas på ett säkert sätt.

Testmetoden varierar beroende på system:

Geberit Mapress och Geberit Mepla: Om färgen förändras, har korrekt presskraft uppnåtts.
Geberit FlowFit: Om det finns en sammanhängande linje på teststycket fungerar pressbacken korrekt.

Geberit PowerTest bidrar till ökad säkerhet på byggarbetsplatsen och säkerställer varaktigt täta rörförbindelser i enlighet med Geberits installationsanvisningar.

PowerTest användarmanual för Geberit Mapress
PowerTest användarmanual för Geberit FlowFit

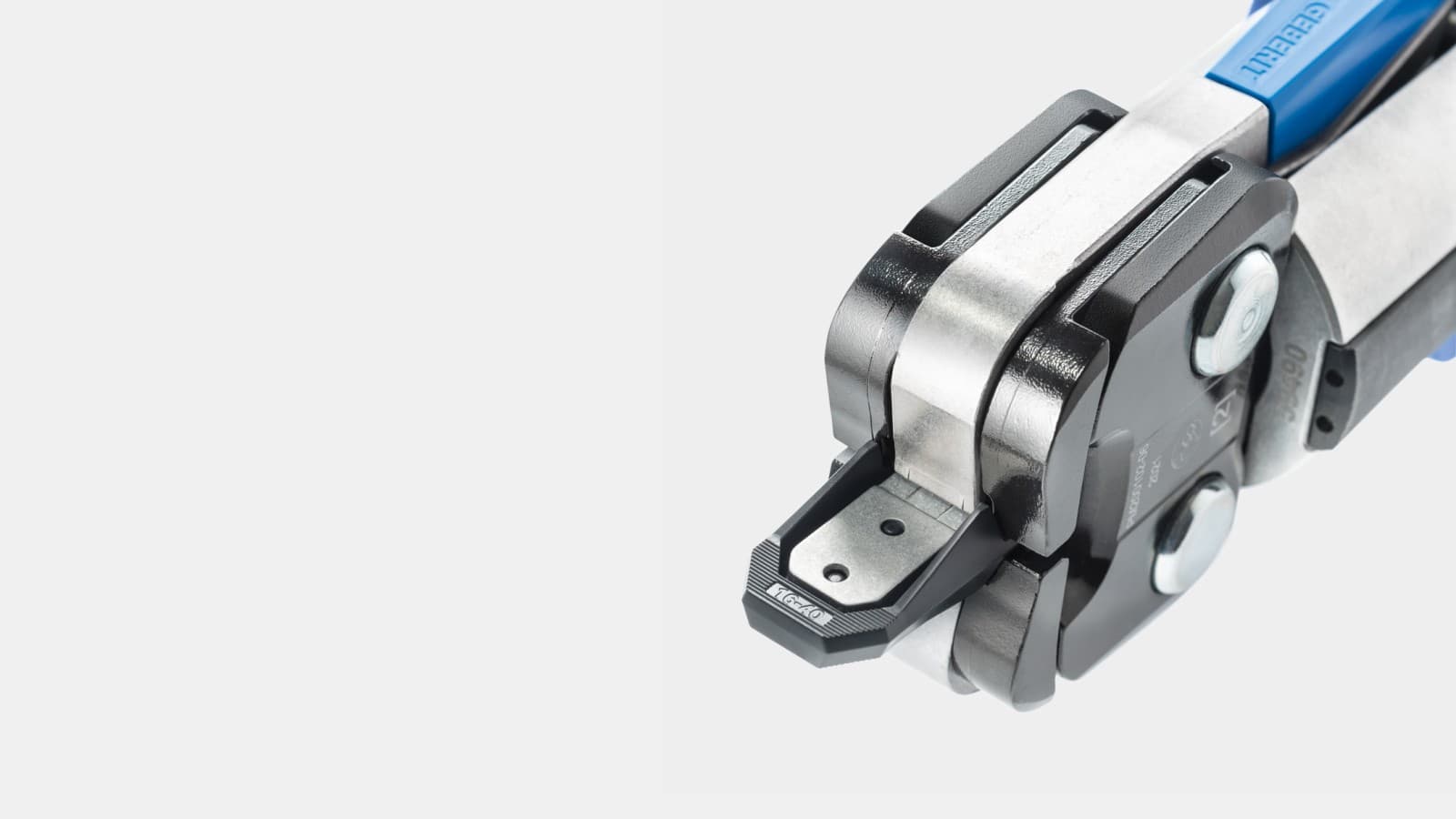

Geberit PowerTest för Geberit FlowFit d16 till d40

Upptäck våra verktyg i vår produktkatalog

Översikt över verktyg för de olika rörsystemen Pressverktygens kompatibilitet – för maximal säkerhet och tillförlitlighet

Kompatibilitet [1], [2], [2XL] och [4] anger vilka pressverktyg som kan användas säkert och tillförlitligt tillsammans med vilka pressbackar eller presslingor. Det innebär att verktygstillbehör endast passar verktyg inom samma kompatibilitetsklass.

Den tydliga märkningen vid gränssnittet säkerställer att verktygen används korrekt och att presskopplingarna pressas tillförlitligt enligt Geberits installationsanvisningar.

Märkningen visar också vilka rördimensioner som kan bearbetas med respektive kompatibilitetsklass. På så sätt säkerställs att alla komponenter är korrekt anpassade till varandra för att skapa varaktigt täta och säkra rörförbindelser.

Verktygsöversikt för Geberit FlowFit

Pressverktyg för Geberit FlowFit

Geberit FlowFit är ett försörjningssystem som möjliggör en enkel installation utan att du ständigt behöver byta verktyg.

Med endast två pressbackar kan du installera samtliga dimensioner i systemet.

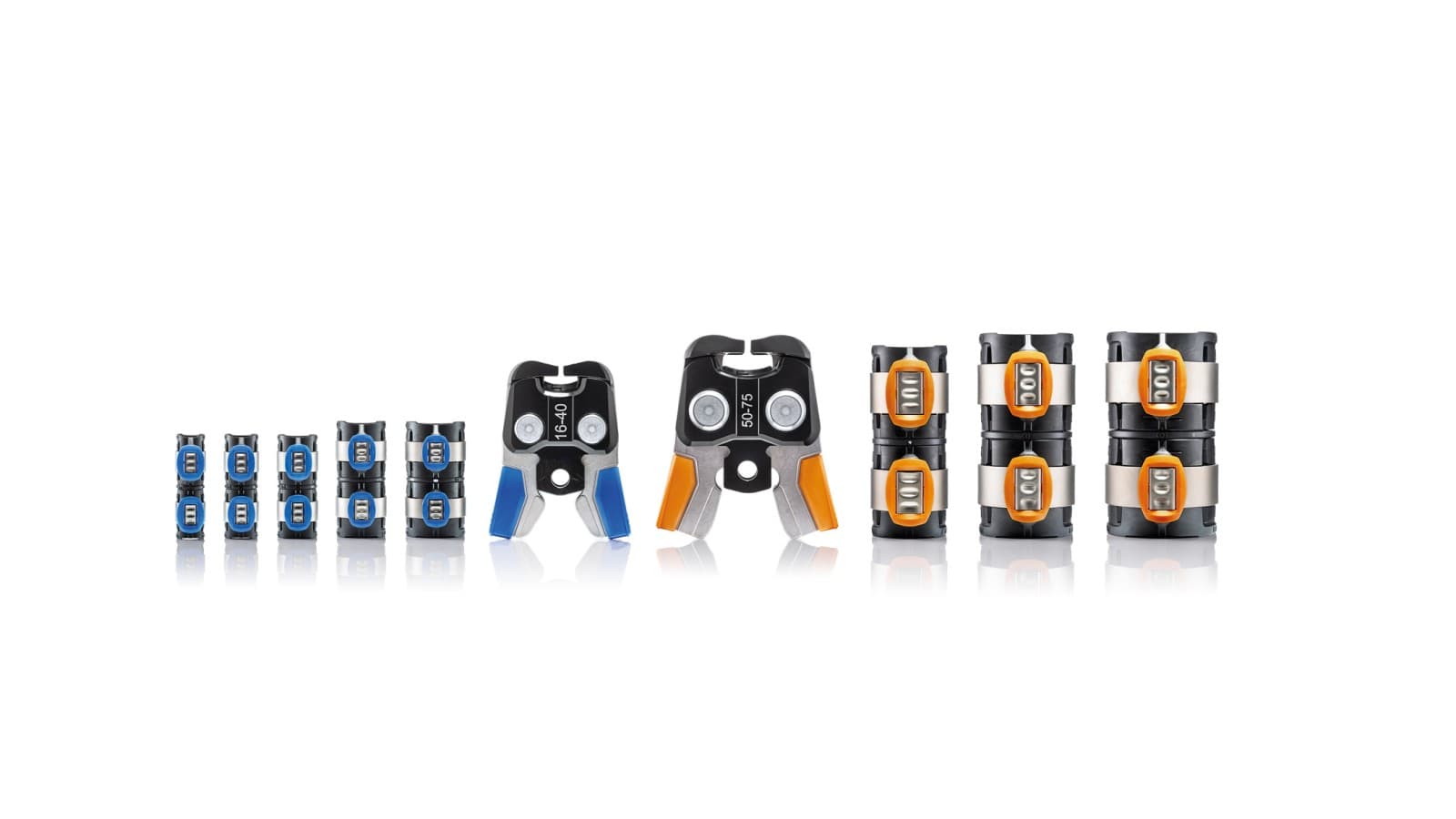

Endast två pressbackar behövs för att pressa alla åtta dimensioner av Geberit FlowFit

Kompatibilitet översikt

	d16	d20	d25	d32	d40	d50	d63	d75
Geberit FlowFit hand-pressverktyg
Kompatibilitet [1] Geberit ACO 103plus									Geberit FlowFit pressback [1] med blå handtag
Kompatibilitet [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus									Geberit FlowFit pressback [2] med blå handtag
Kompatibilitet [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus									Geberit FlowFit pressback [2] med kontrasterande orange handtag

Verktygsöversikt för Geberit Mapress

Pressverktyg för Geberit Mapress

Geberit Mapress har i generationer gjort det möjligt för VVS-installatörer att ersätta komplicerade sammanfogningsmetoder med enkla, snabba och säkra presskopplingar.

Kompatibilitetsöversikt

	d12	d15	d18	d22	d28	d35	d42	d54	d66.7	d76.1	d88.9	d108
Kompatibilitet [1] Geberit ACO 103plus													Geberit Mapress pressback [1]
Kompatibilitet [2] Geberit MFP 2 handpressverktyg Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus													Geberit Mapress pressback [2]
Kompatibilitet [2] Geberit MFP 2 handpressverktyg Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus													Geberit Mapress pressslingor [2] [3] Geberit ZB 203 eller ZB 203A adapterback [2]
Kompatibilitet [2XL] Geberit ACO 203XLplus													Geberit Mapress presslingor [2XL] / [3] Geberit Mapress ZB 221 / ZB 222 adapterback [2XL] Obs: d108 pressas i två steg. Den andra pressningen utförs med Geberit Mapress ZB222 adapterback [XL].
Kompatibilitet [4] Geberit Compact CP700G													Geberit presscylinder [4] med adapterback [4]
Kompatibilitet [2] Geberit Compact CP700G													Geberit presscylinder [2] med Geberit pressback [2]

Sortiment, produktdata, dimensioner och mer Artikelnummer, teknisk information och mere

Bild av Handdrivna pressverktyg - GEBERIT

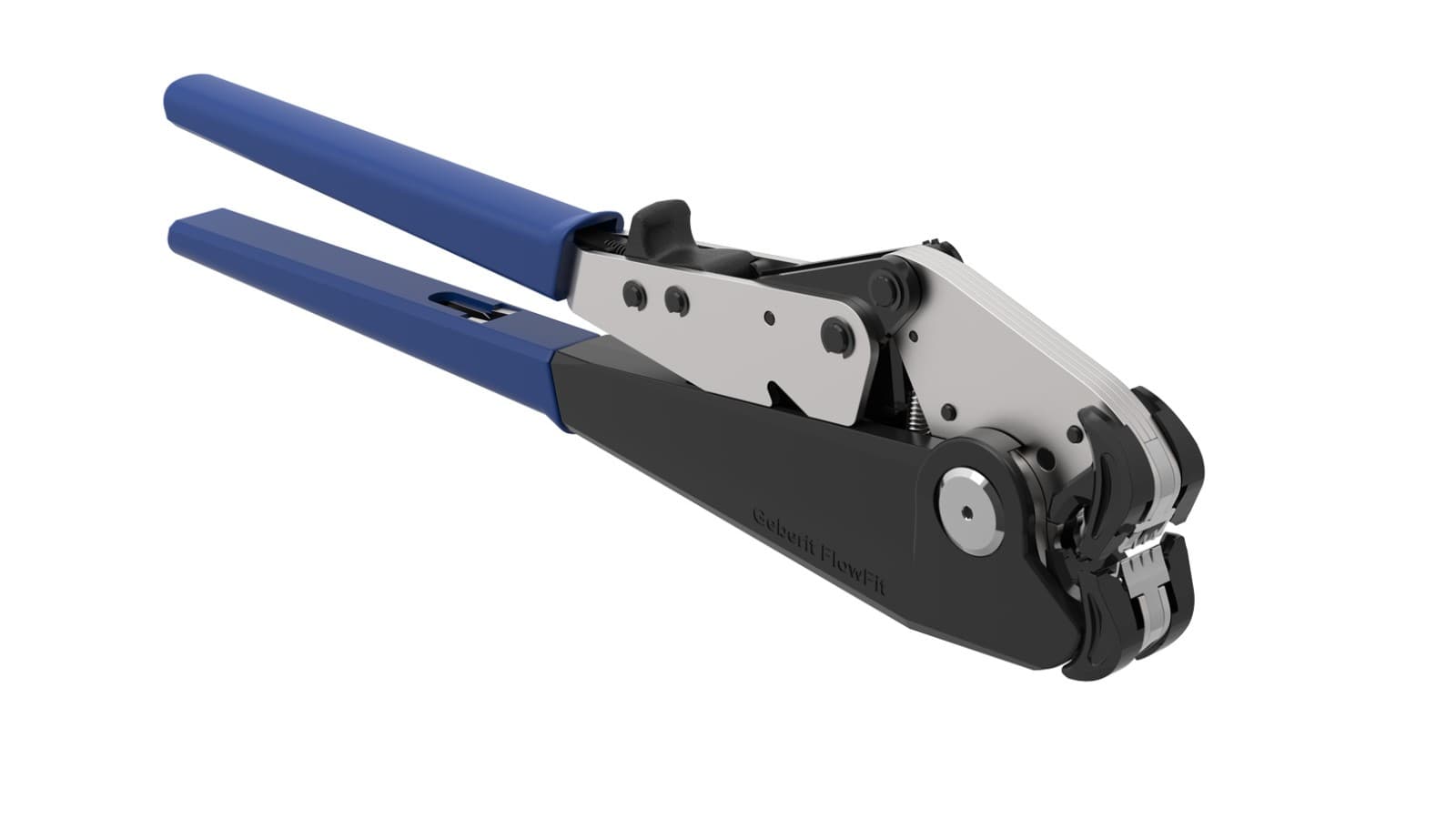

Geberit FlowFit handpressverktyg

Handdrivna pressverktyg

Bild av Pressverktyg kompatibilitet [1] - GEBERIT

Geberit FlowFit pressback [1]

Pressverktyg kompatibilitet [1]

Geberit Mapress pressback [1]

Pressverktyg kompatibilitet [1]

Upptäck alla produkter

Har du några frågor? Vi hjälper gärna till.

Våra återförsäljare ger råd till installatörer, konsulter och andra yrkesgrupper i deras projekt. De ger dig gärna råd om hur du bäst hanterar dina utmaningar med våra produkter.

Kontakta oss

Vanliga frågor om verktyg för försörjningssystem

Kan jag även använda verktyg från andra tillverkare för Geberit försörjningssystem?

Verktyg från andra tillverkare kan användas i enlighet med kompatibilitetslistan. Geberits egna verktyg och presstillbehör med dubbel märkning är däremot systemspecifika för respektive Geberit-system och får endast användas tillsammans med dessa system.

Vad menas med “underhållsfria” pressbackar?

”Underhållsfria” pressbackar innebär att användaren själv kan utföra regelbunden kontroll och funktionsprovning med hjälp av Geberit PowerTest.

Kan jag även använda äldre versioner av Geberit pressverktyg?

Ja, Geberits presstillbehör är bakåtkompatibla med äldre versioner av pressverktygen inom respektive kompatibilitetsklass.
