Geberit Silent-db20 Avloppssystem med stark ljudisolering

Oavsett om det gäller ett bostadskomplex, ett hotell eller en möteslokal: högljudda avloppsrör är irriterande. Ett problem som lätt undanröjs med Geberit Silent-db20 avloppssystem.

Dessa rör och rördelar, optimerade med avseende på ljudisolering och hydraulik, lämpar sig för såväl avloppsstammar som våningsanslutningar och säkerställer tyst och effektivt avlopp i alla slags byggnader.

Dessutom är systemet även lämpligt för prefabricering.

Geberit Silent-db20

Varför välja Geberit Silent-db20?

Starkt ljudisolerande avloppssystem

Starkt ljudisolerande avloppssystem

Den höga egenvikten innebär att de naturliga vibrationerna minskar, vilket gör att allt buller avsevärt reduceras.

Anslutningar för varje användning

Anslutningar för varje användning

Geberit Silent-db20 kan anslutas med svetsning eller skruvförband med spännkoppling.

Lämplig för prefabricering

Lämplig för prefabricering

Prefabricering för kostnadseffektiv och säker systemkonstruktion.

Hög utloppskapacitet och platsbesparande

Hög utloppskapacitet och platsbesparande

Hydrauliskt optimerad för ökad kostnadseffektivitet, platsbesparande och hög utloppskapacitet.

Fördelar med Geberit Silent-db20

Den höga egenvikten hos Geberit Silent-db20 rör och rördelar innebär att deras naturliga vibrationer reduceras och att eventuella ljud avsevärt reduceras.

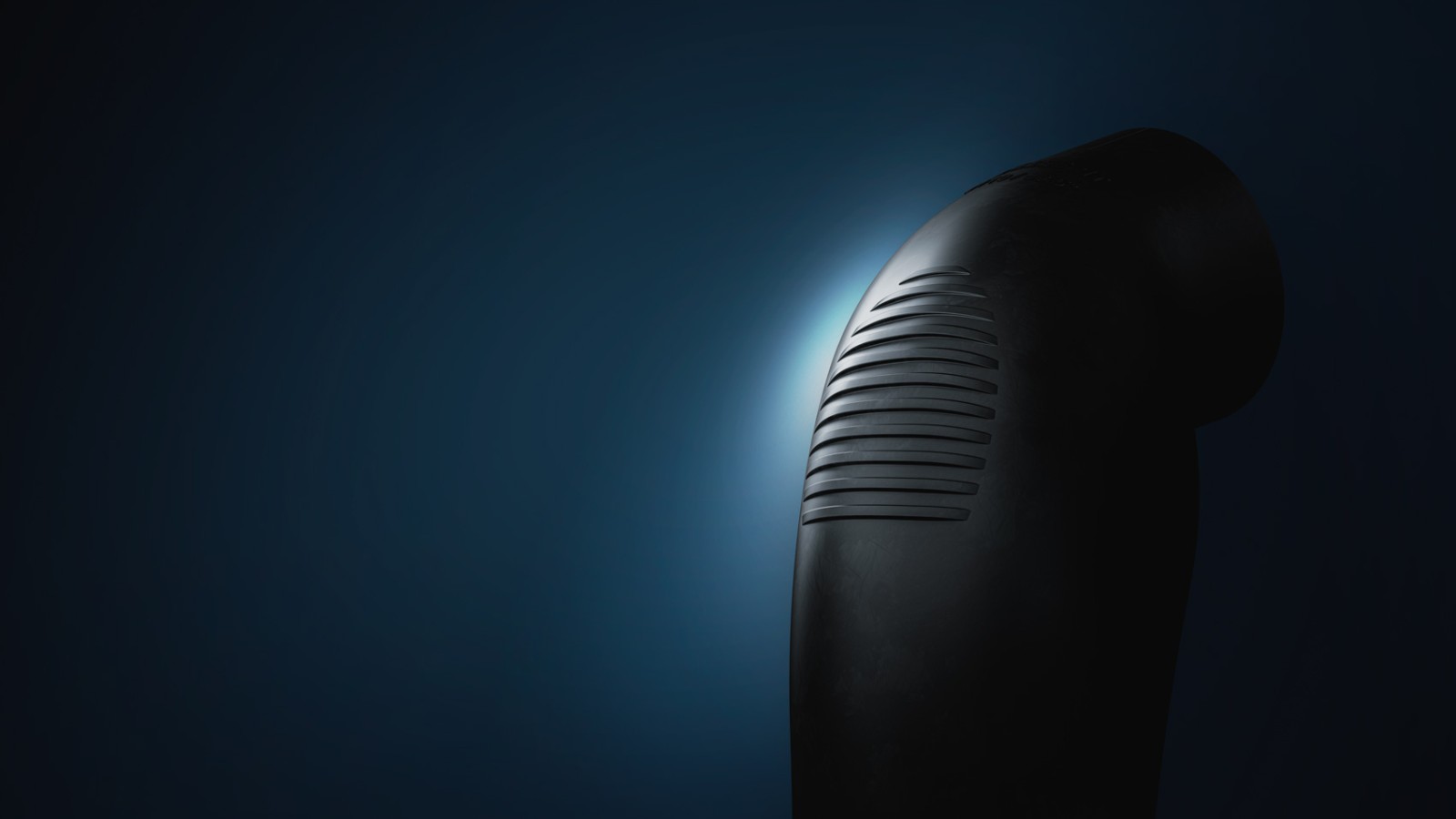

Speciella ljudisolerande räfflor minskar bullerspridningen på belastningszonerna.

Det gör Geberit Silent-db20 till ett fördelaktigt val för avloppssystem med höga ljudisoleringskrav.

Ljudisoleringsrapporter för olika konstruktionsscenarier har tagits fram i samarbete med Fraunhofer Institute for Building Physics (IBP). Dessa finns också tillgängliga för Geberit Silent-db20.

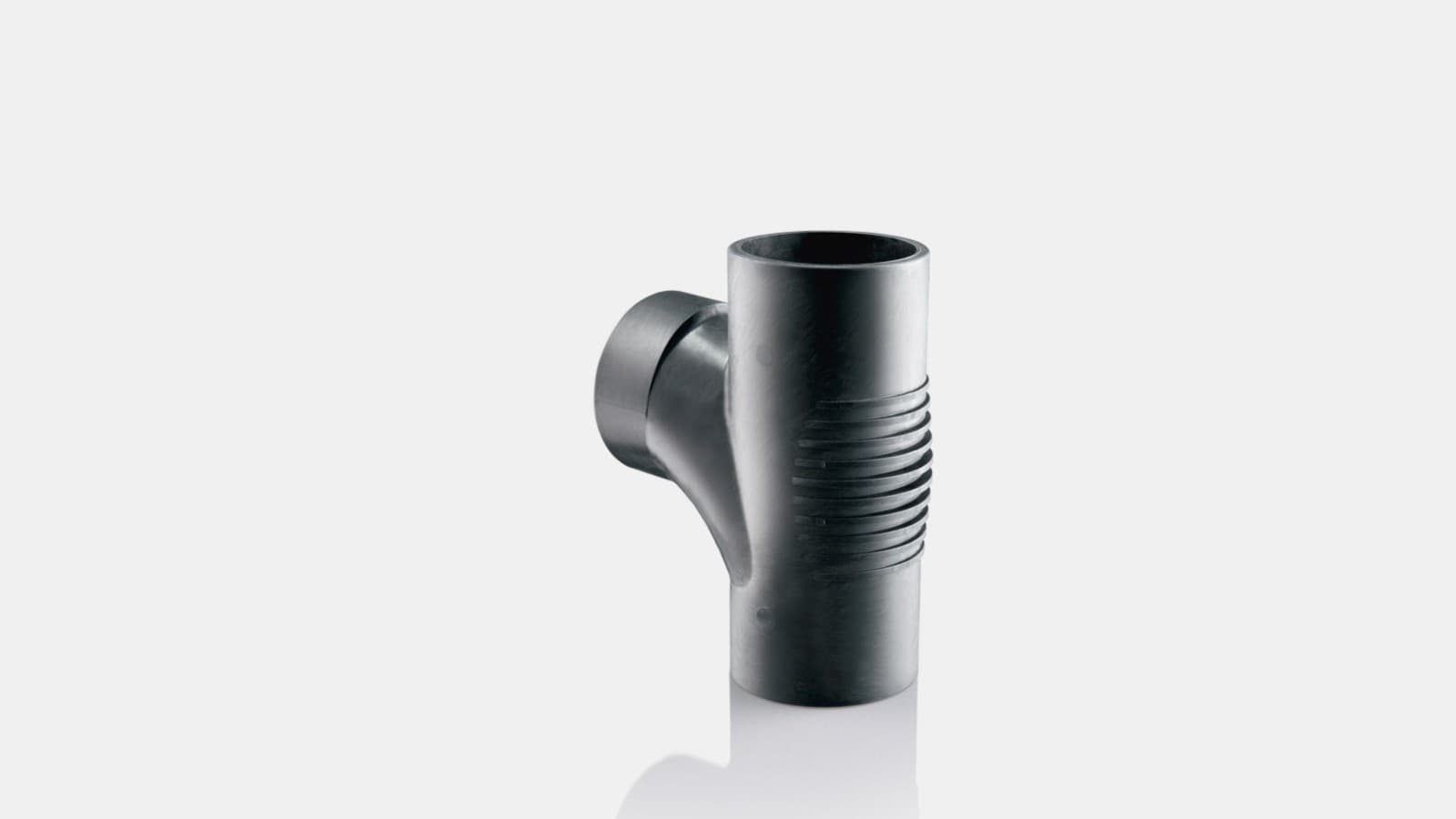

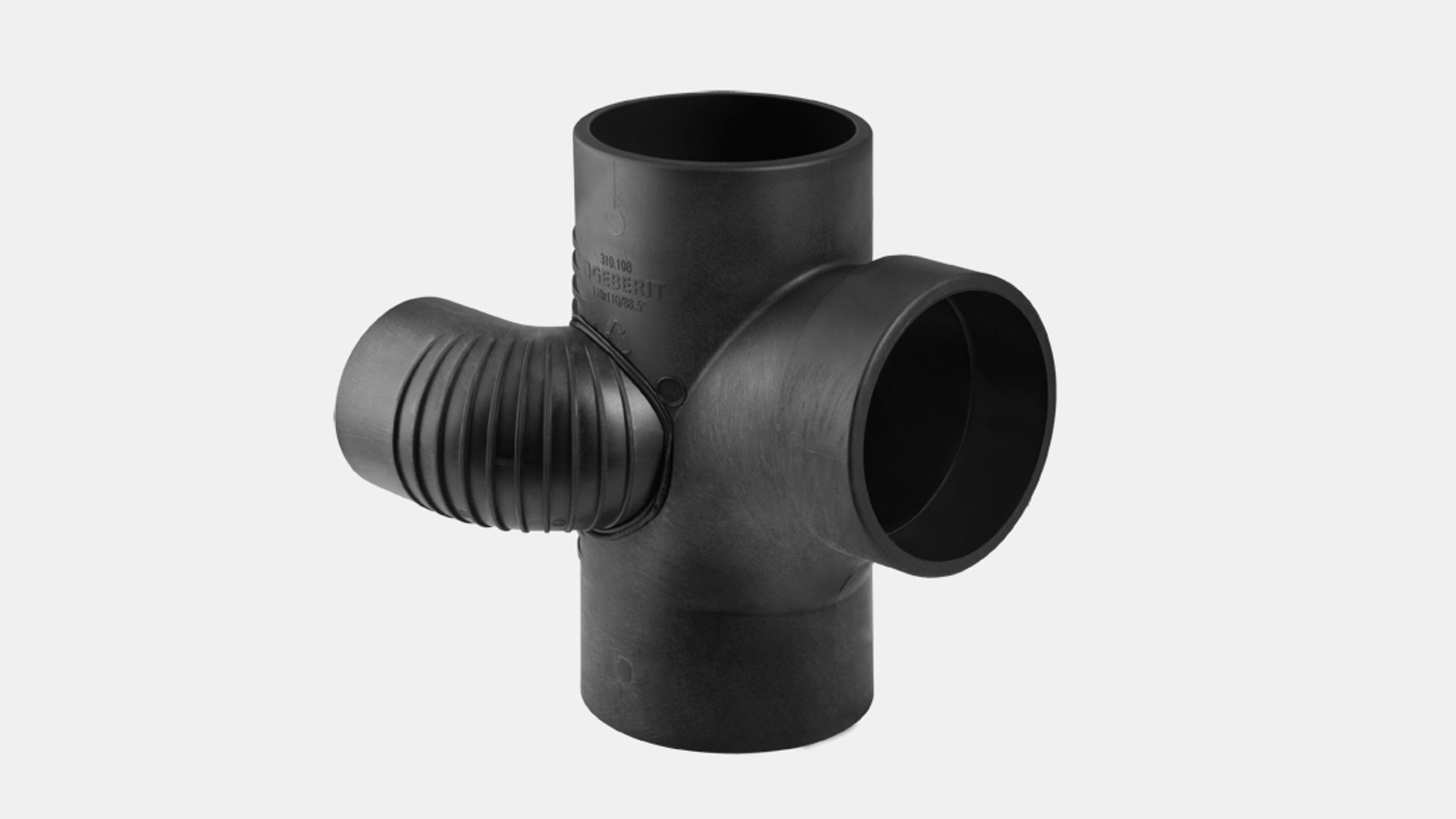

Ljudisolerande räfflor på Geberit Silent-db20 rördel

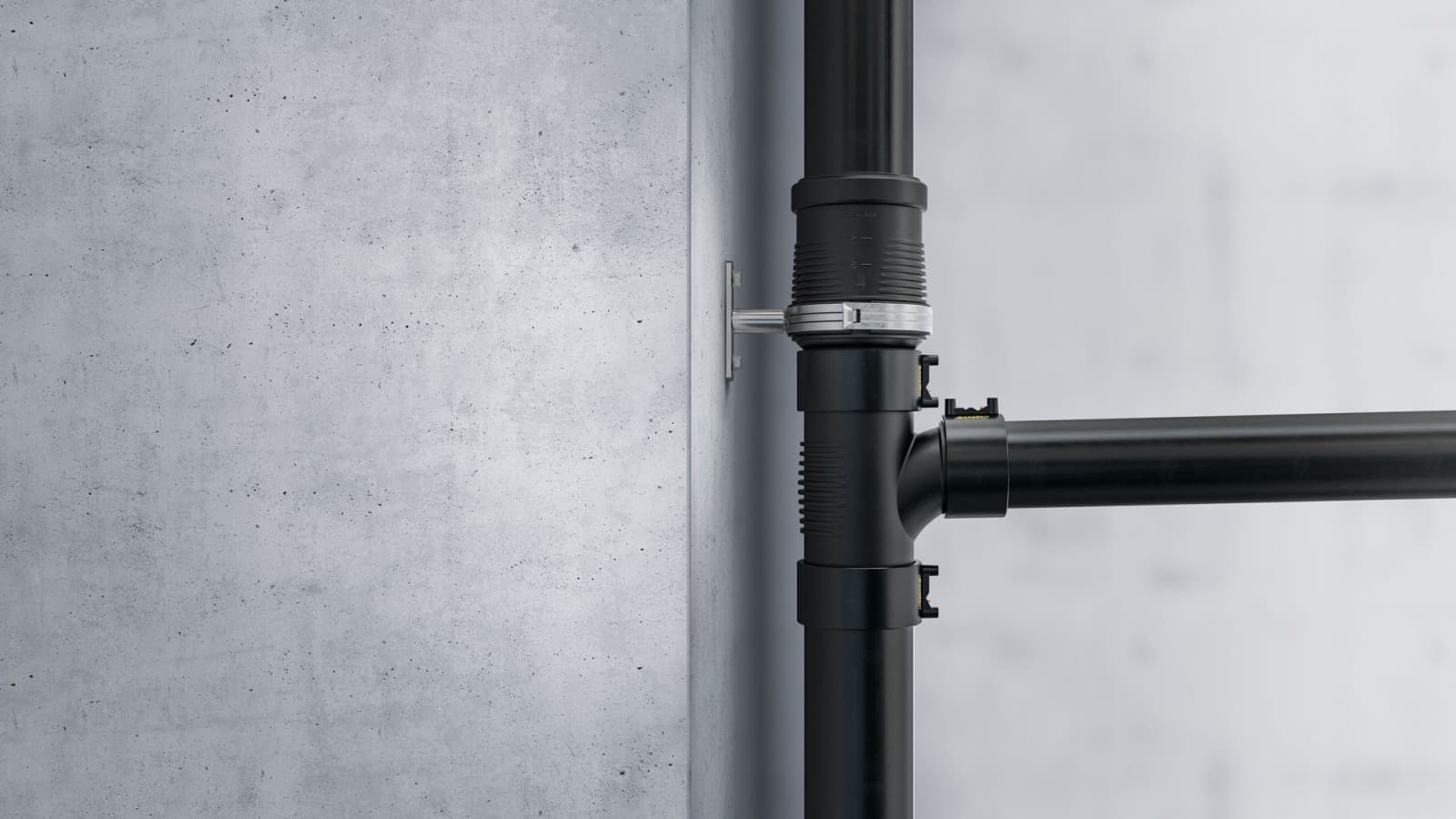

Ljudisolerande räfflor på Geberit Silent-db20 rördelar
Ljudisolerande räfflor på Geberit Silent-db20 rördelar

Anslutningsteknik för Geberit Silent-db20

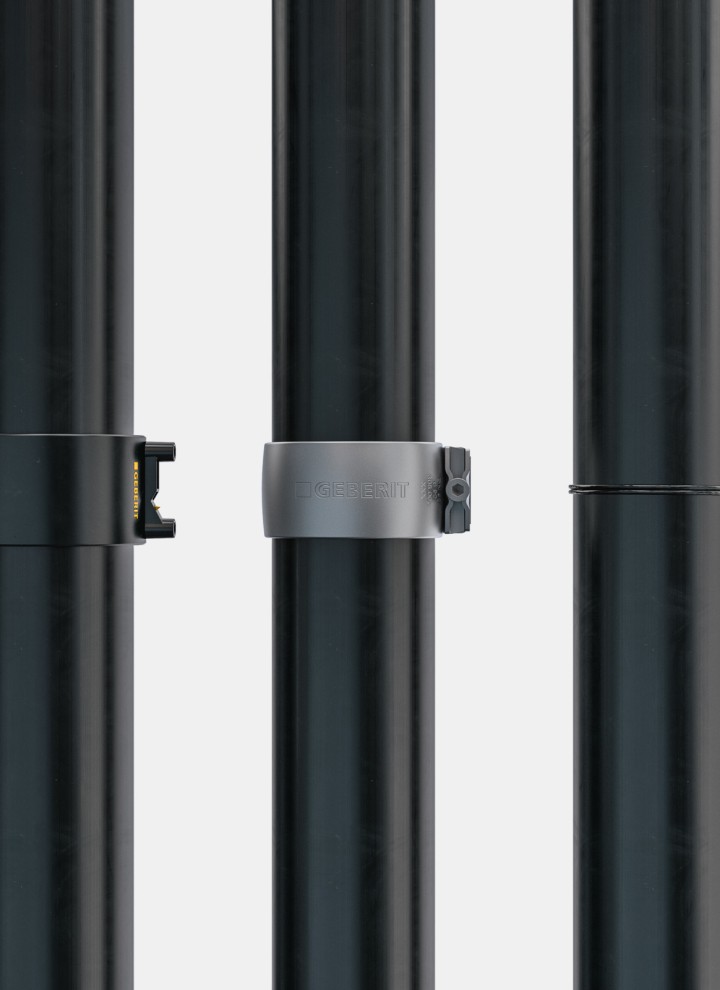

Geberit Silent-db20 rör och rördelar kan anslutas säkert med tre olika metoder, antingen svetsning av elmuffar, spännkoppling eller spegelsvetsning. För att säkerställa enkel montering finns en rad verktyg och tillbehör från Geberit.

Den termiska längdutvidgningen i Geberit Silent-db20 rör och rördelar jämnas ut med expanderhylsorna med dubbelfläns och de korta expansionsmuffarna. Detta möjliggör stora skillnader i driftstemperaturerna. Packningarna av EPDM spelar en avgörande roll för avloppssystemets livslängd.

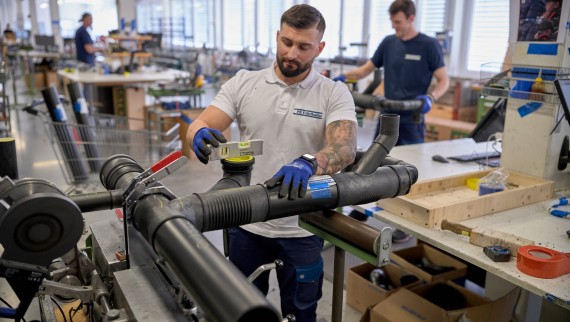

Geberit Silent-db20 är också lämpligt för prefabricering, vilket möjliggör snabbare och effektivare arbetsflöden. Det förkortar avsevärt installationstiden på plats

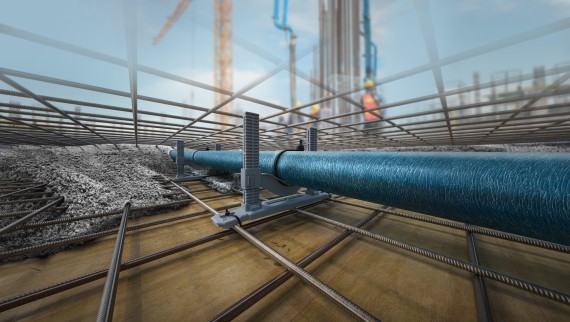

Geberit Silent-db20 är det perfekta rörsystemet för att gjuta in i betong, vilket ger större frihet i badrumsdesignen. När man arbetar med betong är det viktigt med starka anslutningar.

Geberit Silent-db20 kan installeras med hjälp av olika anslutningstekniker

Spänningsfri installation trots sidodragning Geberit Silent-db20 Offset

Det är inte alltid möjligt att undvika felaktigheter under konstruktionen, men när anslutningspunkterna för utloppsröret inte är perfekt inriktade kan det kosta installatören både tid och tålamod. Med Geberit Silent-db20 Offset kan avloppsrör anslutas effektivt och spänningsfritt, även när inriktningen inte är perfekt.

Fördelar med Geberit Silent-db20 Offset:

  • Spänningsfri installation för sidodragningar på upp till 10 cm
  • Enkel installation
  • Minskad installationstid jämfört med två böjar på 45°
  • Flexibel justering med en enda produkt
  • Förbättrad ljudisolering jämfört med konventionella metoder för sidodragningar


Översikt Geberit Silent-db20

Dimensioner
Rördelar
Tillbehör
Teknisk data
Miljövarudeklaration (EPD)

Dimensioner

Tillgängliga rördimensioner

Nominell bredd (DN)Dimension d x s (mm)
5656 x 3.2
6063 x 3.2
7075 x 3.6
9090 x 5.5
100110 x 6
125135 x 6
150160 x 7


Rördelar

Produktsortiment

  • Stort urval av rördelar
  • Mineralförstärkt för bullerreducering i belastningszonerna
  • Diverse specialrördelar

Börja planera med Geberit Silent-db20

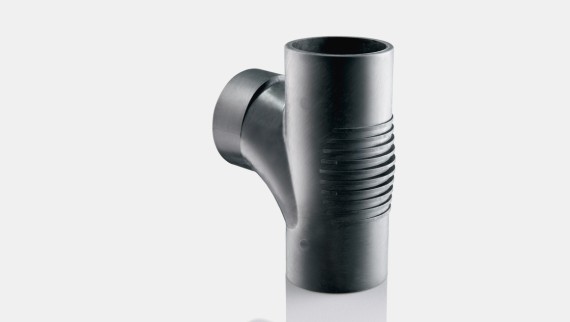

Exampel: Geberit Silent-db20 schaktgrenrör 88.5°, swept entry

Platsbesparande – om avloppstammen är placerad mellan toaletten och tvättstället, möjliggör Geberit Silent-db20 schaktgrenrör 88.5°, swept entry, en mycket kompakt montering.

Geberit Silent-db20 schaktgrenrör 88.5°, swept entry

Tillbehör

Available products

Åtgärder för skydd mo brandspridning

En plaströrsinstallation ska i de flesta fall utföras så att risken för spridning av rökgaser mellan olika brandceller minimeras. Det finns flera olika sätt att lösa detta på.

Kontakta Geberit Teknisk support för råd och anvisning för just ditt projekt

E-postadress: aftersales.se@geberit.com

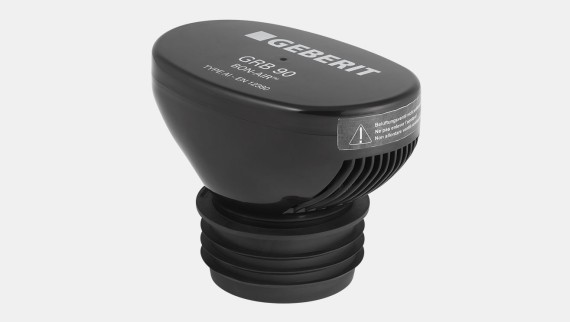

Geberit GRB90 ventilationsventil för Geberit Silent-db20

  • Alternativ för installationer där en vanlig ventilation inte får plats
  • Tillgänglig för rördimensioner upp till DN110

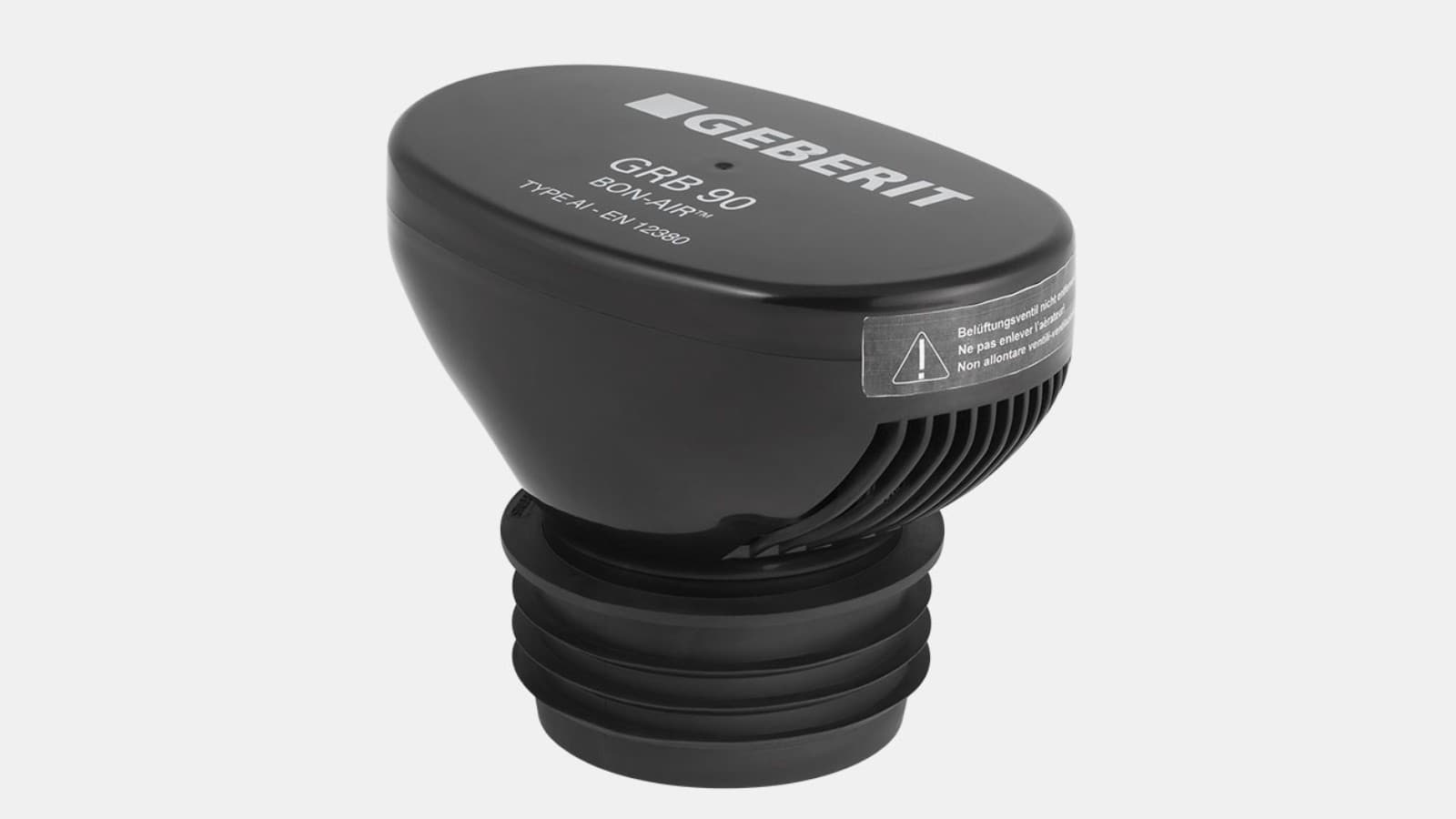

Geberit GRB90 ventilationsventil för Geberit Silent-db20

Teknisk data

Översikt

Geberit Silent-db20
MaterialPE-S2
Längdutvidgningskoefficient0.17 mm/(m K)
Absorption av längdutvidgningKräver expanderhylsa med dubbelfläns eller kort expansionsmuff
Installationstemperatur-20 till 40°C
Användningstemperaut för permanent belastning-20 till 60°C
Kemikalieresistens95% av de vanligaste lut-, syra- och kemikaliesorterna


Miljövarudeklaration (EPD)

Miljövarudeklaration (EPD)

Miljövarudeklarationer (EPDs) skapa transparens och gör det möjligt att jämföra produkter med avseende på deras miljöpåverkan.

EPD:er finns tillgängliga för Geberit Silent-db20 rör och rördelar:

Mer om hållbarhet och EPD:er


Användbara planeringsverktyg

Geberit BIM Plug-in

Geberit BIM Plug-in

Geberit BIM-plugin för Autodesk® Revit® kombinerar alla Geberits planeringssverktyg samt tillgång till BIM-innehåll i en enda applikation.

Upptäck Geberit BIM Plug-in

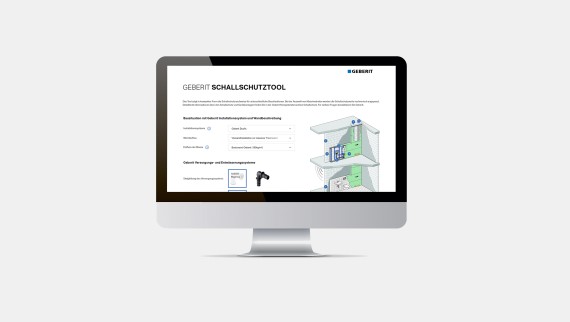

Geberit ljudkalkylator

Geberit ljudkalkylator

Med Geberit Ljudkalkylator kan du kartlägga specifika byggkonstruktioner med bara några få steg och snabbt hitta rätt lösning.

Öppna Geberit ljudkalkylator
