Så löser man avlopp på 145 meters höjd Mindet 6, Danmark
När man projekterar installationer i höga hus förändras förutsättningarna markant. Höjd, ljudnivåer och krav på kapacitet ställer höga krav på alla tekniska lösningar. Det gäller inte minst avloppsinstallationerna.
Höjden ställer särskilda krav på avloppssystemet
Mindet 6 ska inrymma exklusiva kontorslokaler med upp till 2 000 arbetsplatser, vilket innebär en betydande belastning på installationerna i den dagliga driften. Här är det inte bara kapaciteten som är viktig, utan även stabil drift och optimala ljudförhållanden är avgörande faktorer.
Eftersom man ännu inte vet vilka de framtida hyresgästerna blir eller vilka behov de kan komma att ha av att ansluta fler kök, tvättställ eller toaletter, är möjligheten att i efterhand ansluta fler enheter en stor fördel.

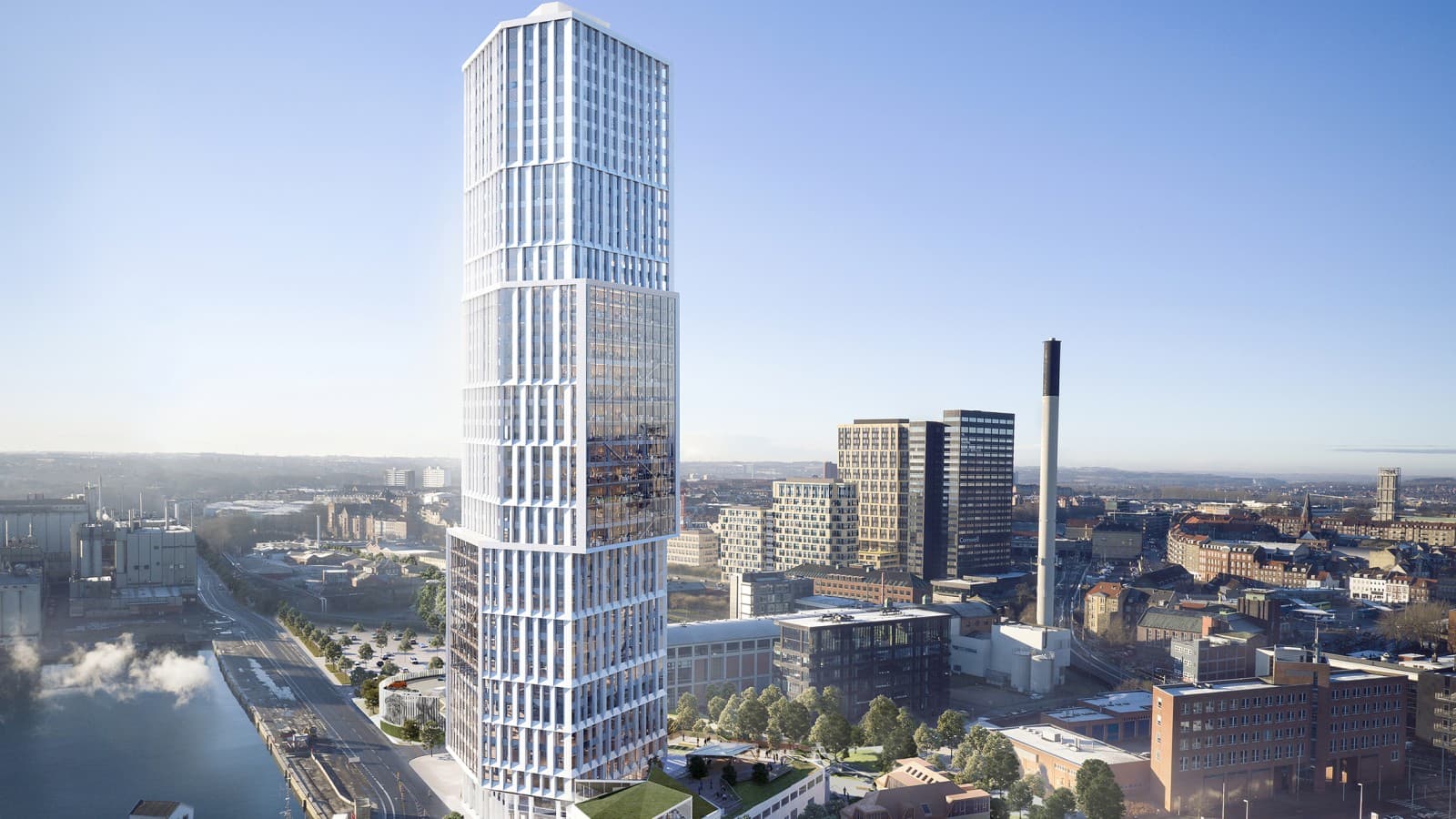

Mindet 6 blir Danmarks högsta kontorsbyggnad. Valet föll på Geberit Silent-db20 SuperTube som avloppssystem tack vare kombinationen av optimal ljudisolering, hög avloppskapacitet och stor fleibilitet.
“När man bygger på den här höjden finns det vanligtvis inte plats för särskilt många avloppsstammar. Därför är det viktigt att ha ett system med så små rördimensioner som möjligt, samtidigt som hastigheten i de vertikala stammarna kan hanteras på ett säkert sätt. Du måste ha full kontroll över flöde, tryck och luft i systemet, annars riskerar du både buller och instabil drift“
Valet av SuperTube: En mer kompakt och enkel lösning
I stället för en traditionell avloppsstam med parallell avluftning valdes Geberit Silent-db20 SuperTube. Utöver de ljuddämpande egenskaperna är systemet hydrauliskt optimerat, vilket säkerställer en konstant luftpelare genom hela byggnaden och därmed ett effektivt flöde och en hög kapacitet, 12 l/s vid d110.
Det gör det också enklare att ansluta fler enheter sent i processen, utan att behöva installera ytterligare avloppsstammar eller göra extra genomföringar och brandtätningar.
Det har gett flera konkreta fördelar i Mindet-projektet:
- Enklare dimensionering och projektering
- Mindre komplex installationsstruktur

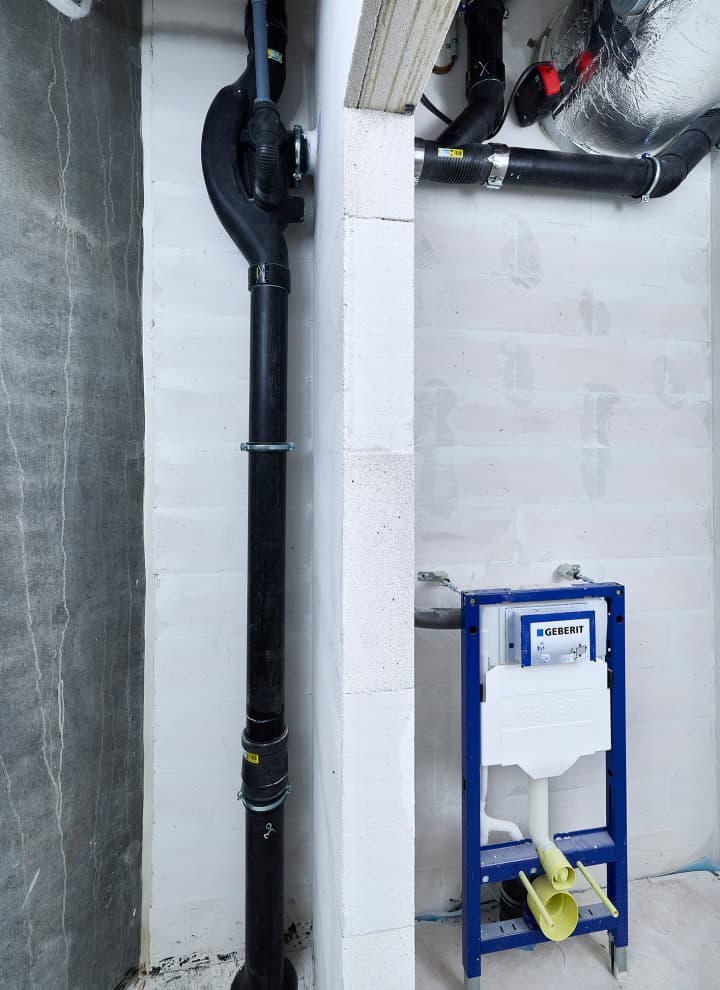

- Möjlighet att ansluta ytterligare toaletter, tvättställ och kök sent i processen
“SuperTube gav oss en lösning som gjorde det möjligt att minska komplexiteten avsevärt. Tack vare den höga avloppskapaciteten kan vi leda stora mängder spillvatten genom byggnaden med mindre rördimensioner. Det gör både projekteringen och instalaltionen enklare och mer överskådlig“, säger Thomas Møller Nielsen.
Säkerhet och minskad komplexitet

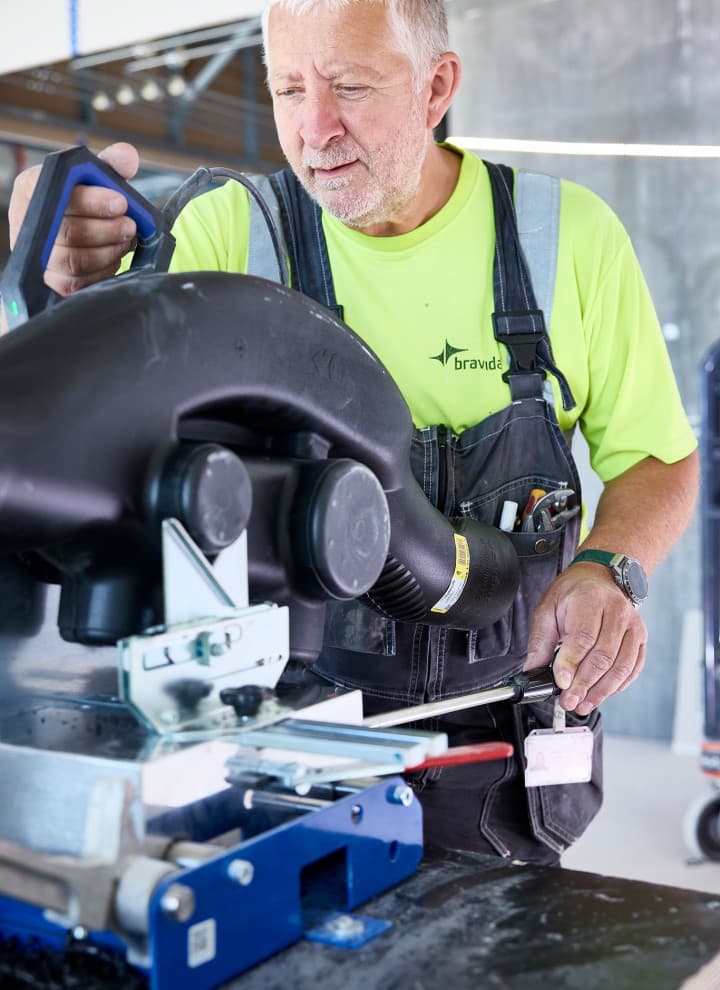

I komplexa byggprojekt är det viktigt att minimera riskerna. Här spelar väl dokumenterade systemlösningar och hög kvalitet en viktig roll. Geberit Silent-db20 SuperTube är ett svetsat avloppssystem, vilket gör det väl lämpat för prefabricering och säkerställer täta skarvar genom hela byggnadens höjd.
Med SuperTube har det varit möjligt att arbeta med en lösning där hydraulik, dimensionering och systemuppbyggnad är väl beprövade och stöds av beräkningsverktyg. Samarbetet mellan konsulter, entreprenörer, installatörer och leverantörer är avgörande för ett effektivt projektgenomförande, särskilt i höghus där många system måste integreras med hög precision.
I Mindet-projektet har Geberit bidragit med teknisk rådgivning under både projekterings- och installationsfasen.
”I ett projekt som det här betyder det mycket att lösningen är dokumenterad och väl beprövad. Det skapar trygghet både vid projektering och installation. Vi har också fått snabb hjälp under projektets gång eftersom Geberit finns lokalt på plats i Danmark, och samarbetet har fungerat mycket bra och professionellt. Det gäller både när vi har behövt hjälp med beräkningar och tekniska frågor och när vi har behövt hitta lösningar med fokus på projektekonomi och bästa möjliga lönsamhet. Det gör att vi kan fatta rätt beslut under projektets gång och undvika kostsamma ändringar längre fram”, menar Thomas Møller Nielsen.
En ny standard för höga hus
I takt med att allt fler höghusprojekt genomförs i Norden visar erfarenheterna från Mindet 6 på en tydlig trend: Lösningar som kombinerar hög kapacitet med låg komplexitet och effektivare utnyttjande av utrymmet får en allt viktigare roll.
Flera höghus i Århus byggs nu med SuperTube-tekniken som en central del av avloppssystemet.
Fakta & siffror
Geberit Know How
Produkter från Geberit som har använts i projektet
Geberit Pluvia
Det syfoniska takavvattningssystemet säkerställer effektiv och tillförlitlig prestanda även under kraftigt regn. Geberit Pluvia imponerar med sin designflexibilitet under planeringen och sin kostnadseffektivitet vid både installation och drift.
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube är utformad för avlopp i höga byggnader Den uppfyller strikta krav på ljudisolering, sparar utrymme och har en hög avloppskapacitet på 12 l/s.
Geberit Duofix
Geberit Duofix erbjuder ett omfattande produktsortiment med universella och självbärande installationselement. De finns tillgängliga för lätta väggskonstruktioner för alla sanitetsapplikationer.
Arkitekt
Arkitekt: C.F. Møller Architects
Byggherre: Bravida Danmark A/S
Slutfört: 2026
