Bostadsprojekt med Geberit SuperTube Europakarree Erfurt (Tyskland)
Geberit SuperTube-teknik valdes för bostadsprojektet Europakarree, vilket möjliggjorde effektiv avvattning, förenklad installation och större flexibilitet i projekteringen.

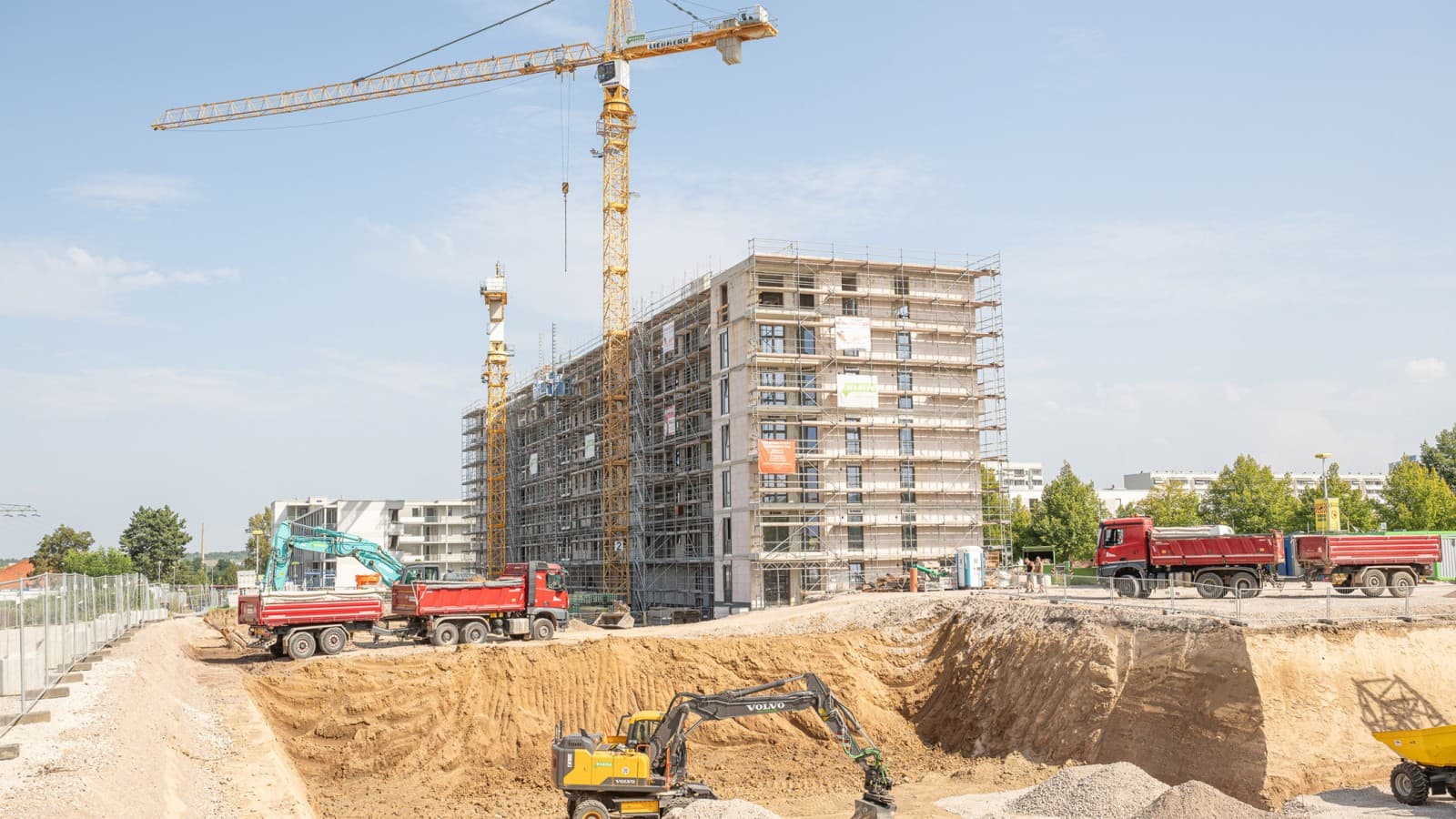

Bostadsprojektet Europakarree Erfurt omfattar omkring 600 moderna lägenheter av hög kvalitet, inklusive bostadsrätter, hyreslägenheter och kommunala bostäder. Under byggfas H användes SuperTube-teknik i kombination med Geberit Silent-Pro avloppssystem för första gången genom hela den sju våningar höga byggnaden.
Systemet imponerade på alla inblandade tack vare sina tydliga fördelar, bland annat optimerad flödeshantering, minskat platsbehov, snabbare installation och lägre materialåtgång.
En av de största utmaningarna i komplexa flerbostadshus är att uppnå de nödvändiga tak- och rumshöjderna. Här erbjuder Geberit SuperTube tydliga fördelar, eftersom horisontella rörledningar kan installeras utan lutning på sträckor upp till 6 meter. Det gör det betydligt enklare att uppfylla byggnadens höjdkrav.
Geberit SuperTubehar redan valts ut för kommande byggfaser i bostadsutvecklingsprojektet.
Projektöversikt
Tillförlitlig projektering för bostadsbyggande
I bostadsbyggnader är avloppsstammar som överstiger 10 meter vanliga och ställer höga krav på att gällande standarder uppfylls.
Förenklad projektering
Geberit SuperTube gör installationen av avloppsledningar betydligt enklare.
Uppfyllnad av krav på rumshöjd
SuperTube-tekniken gör det möjligt att installera horisontella rörledningar utan fall (upp till 6 meter för dimension d110).
Effiektiv installation
Genom att eliminera behovet av bypass-ledningar minskar både materialåtgången och installationsarbetet.
Kundutlåtande
Det extra utrymmet ger större frihet i projekteringen. I tidigare byggprojekt låg vi ofta nära gränsen för den erforderliga takhöjden på 2,20 meter på bottenvåningen, och i vissa fall var det till och med omöjligt att dra en avloppsledning i taket. Med SuperTube har vi betydligt färre utrymmesrelaterade utmaningar, vilket är en stor fördel. Det handlar inte om mycket, kanske runt 10 centimeter, men det är tillräckligt för att lösa många problem.
Har du ett liknande projekt? Vi hittar rätt lösning för dig.
Utmaningen Uppfylla kraven på rumshöjd
Projektering och byggnation av flerbostadshus innebär flera specifika utmaningar. Ett exempel är den horisontella avledningen från avloppsstammar, som enligt DIN 1986-100 måste utföras med fall. Detta kan begränsa takhöjden på entréplanet.
Dessutom kräver avloppsstammar som överstiger 10 meter en bypass-ledning, något som tar plats i installationsschakten och medför behov av kärnborrning samt extra brandskyddsåtgärder.
I byggfas H av Europakarree i Erfurt ställdes dessutom ett särskilt krav: i de gemensamma mötesrummen skulle takhöjden vara minst 2,9 meter. Samtidigt var det en utmaning att samordna installationen av en förskjuten avloppsledning med fall tillsammans med övriga teknikinstallationer.
En liknande utmaning uppstod i en passage där den tillgängliga frihöjden var begränsad. Där fanns inte tillräckligt med utrymme för att hänga upp en stamförskjutning för en avloppsstam som översteg 10 meter.
Geberits lösning Geberit SuperTube
Kraven på rumshöjd uppfylldes

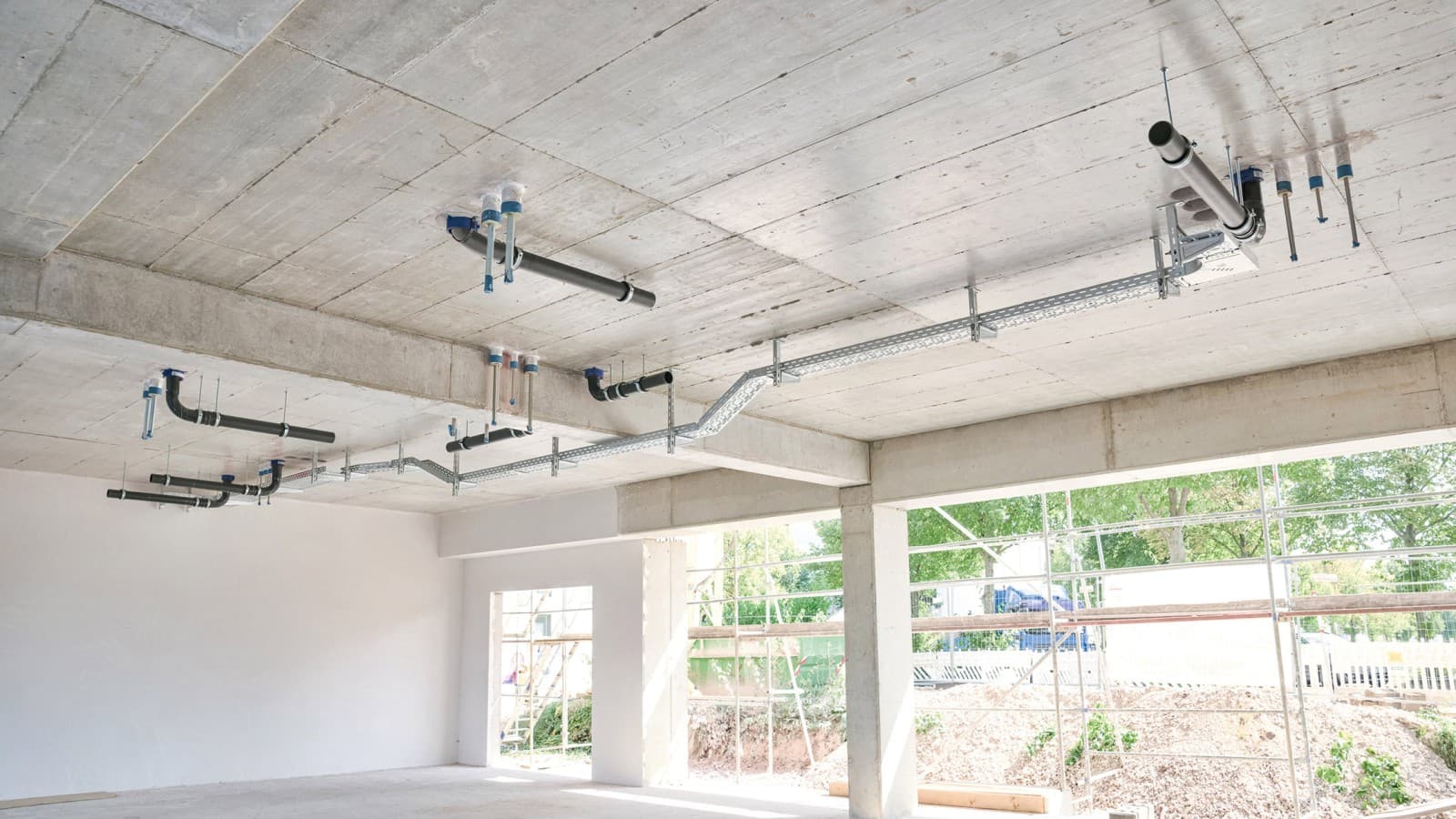

Med Geberit Silent-Pro SuperTube kunde horisontella avloppsledningar dras upp till 6 meter utan fall, vilket gjorde det möjligt att säkerställa att kraven på rumshöjd uppfylldes.
Kortare installationstid, lägre materialåtgång och mer utrymme
Genom att eliminera behovet av förbigångsledningar minskar systemet materialbehovet, förenklar montaget och reducerar omfattningen av de brandskyddsåtgärder som krävs på varje våning.
Tack vare de totalt 32 avloppsstammarna kunde projektgruppen undvika en stor mängd komponenter och arbetsmoment, såsom kärnborrningar, brandtätningar och brandslingor, eftersom varje stam endast krävde ett rör.
Tack vare de optimerade hydrauliska egenskaperna kunde rördimensionen reduceras från DN 100 till DN 90. Att bypass-ledningar inte längre behövdes innebar också en minskad röråtgång och mer tillgängligt utrymme i installationsschaktet. Det förenklade samordningen av ventilationsinstallationer och eldragningar.
Sammantaget resulterade lösningen i en betydande minskning av materialåtgången samt en tidsbesparing på omkring 160 arbetstimmar.

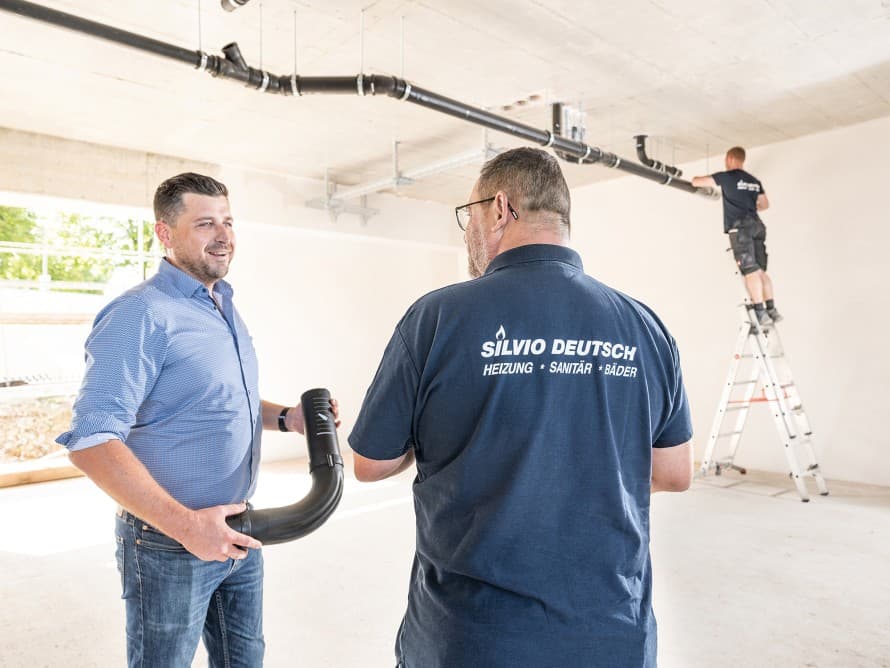

Utmärkt stöd från planering till genomförande
Marcel Roth, projektledare på installationsföretaget Silvio Deutsch GmbH, kände redan till Geberit SuperTube-tekniken och dess funktionsprincip genom ett Geberit ”Nära Dig”-event samt vår kundtidning.
Det stod snabbt klart att systemet passade perfekt för Europakarree-projektets krav. Planeraren Claudia Sanno, projektledaren Marcel Roth och Geberits försäljningschef Fabian Ritter arbetade nära tillsammans under projekteringen.
Geberits försäljningschefs expertis övertygade projektteamet och skapade förtroende för det nya systemet.

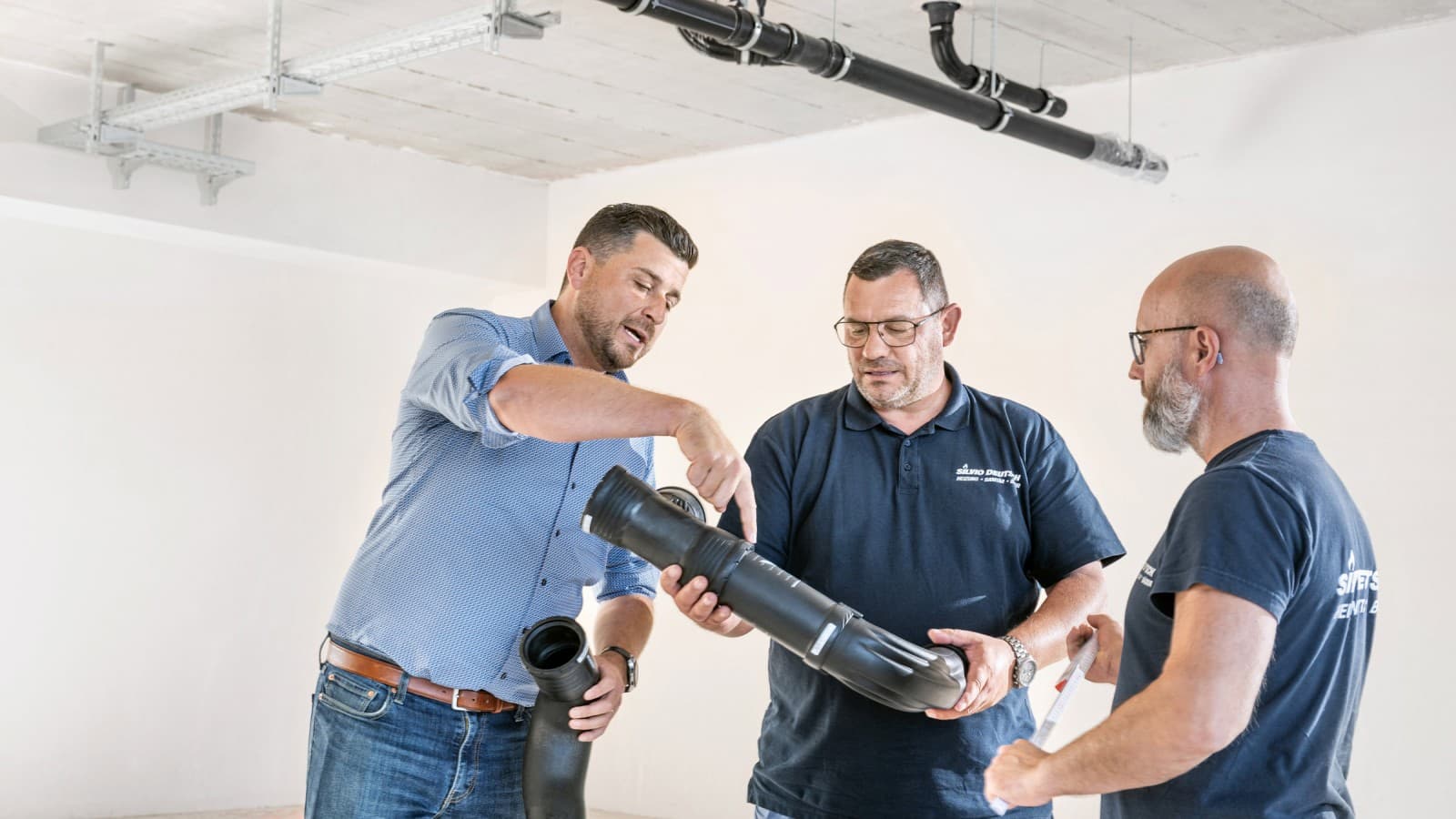

Under ett platsmöte informerade Fabian Ritter montörerna om de nödvändiga brandskyddslösningarna och svarade på frågor kring installationen. Installatörerna upplevde att SuperTube-systemet var enkelt och effektivt att installera. De uppskattade också det stöd och den vägledning som Geberits försäljningschef bidrog med under projektets gång.
Geberit SuperTube även i framtida projekt
Efter de positiva erfarenheterna från det pågående projektet planerar Claudia Sanno och Marcel Roth att använda den innovativa tekniken även i kommande etapper av Europakarree. Tekniken har redan upphandlats för nästa byggfas.

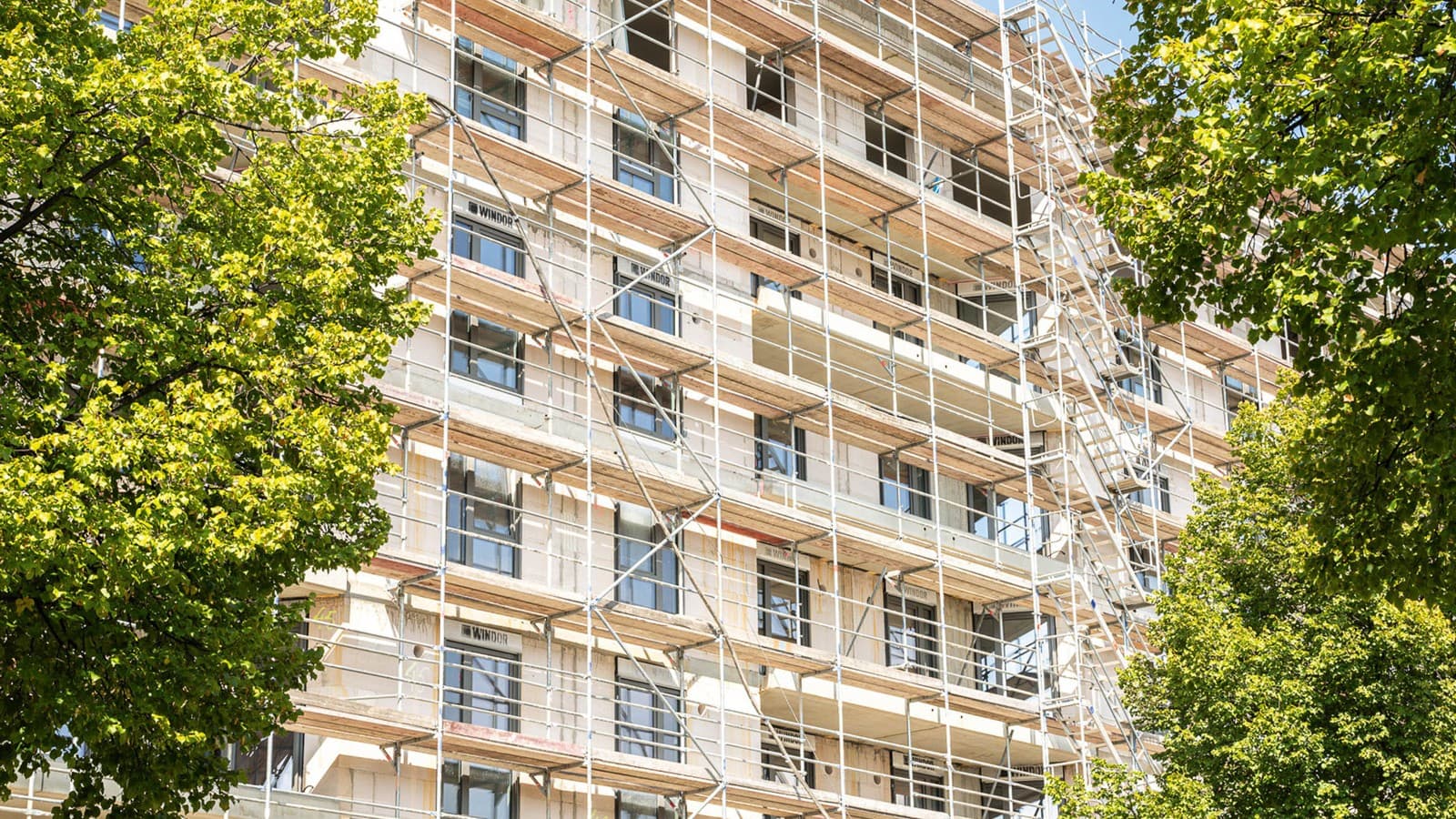

I etapp H av Europakarree-projektet i Erfurt byggs 76 nya lägenheter.

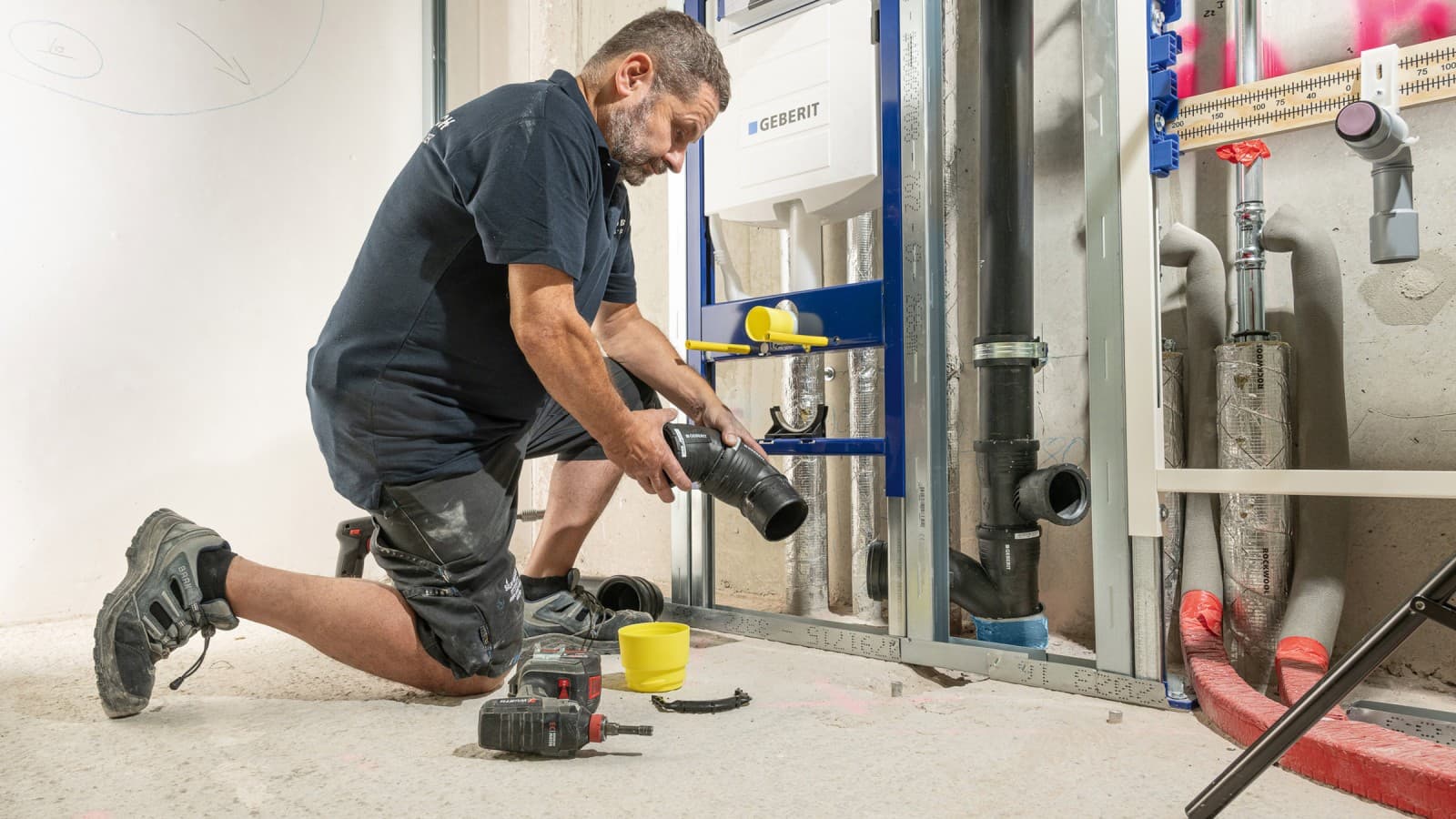

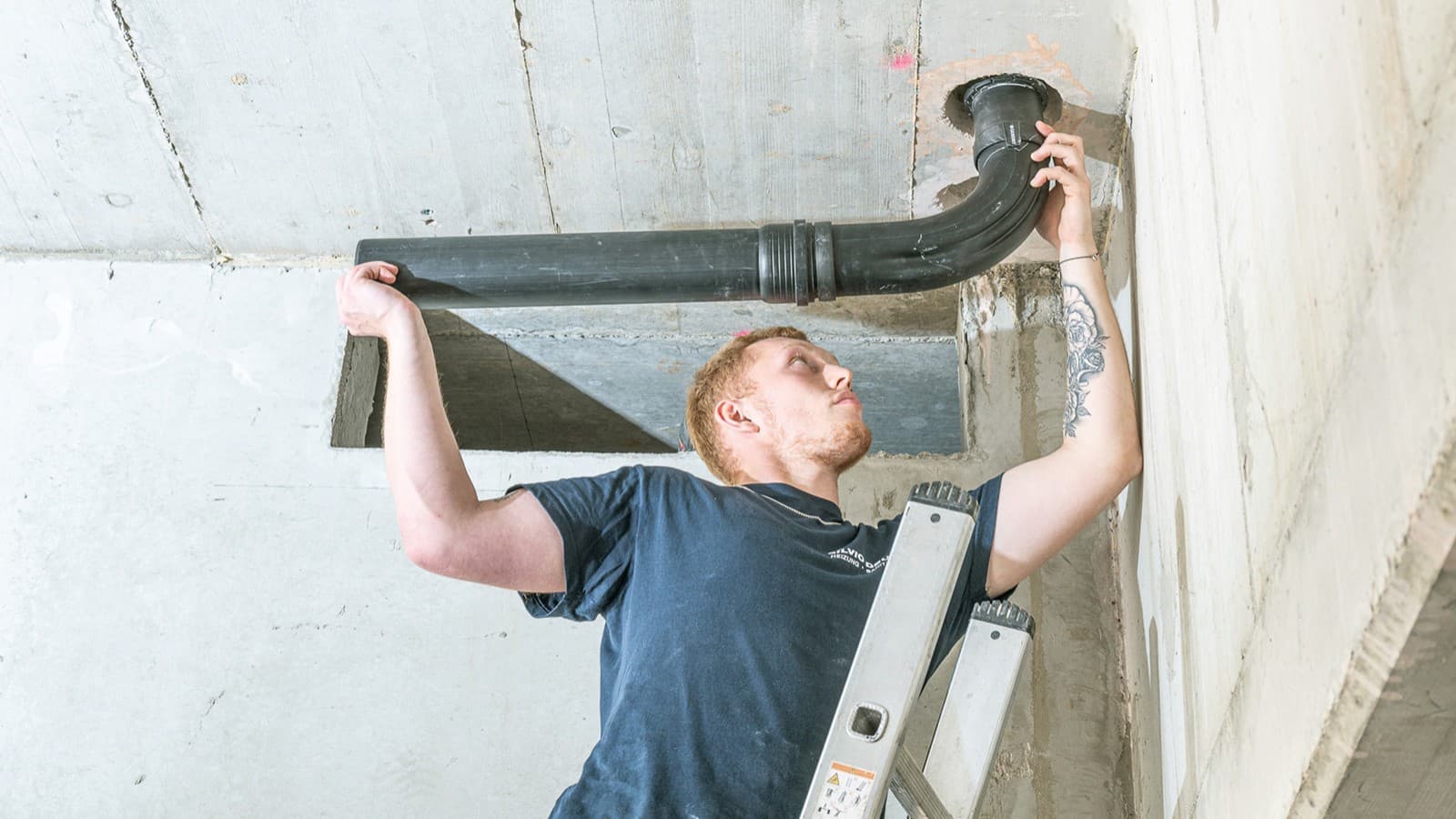

En bjälklagsgenomföring i stället för två: Med Geberit SuperTube halveras arbetet med kärnborrning, brandskydd och håltätning i bjälklag.

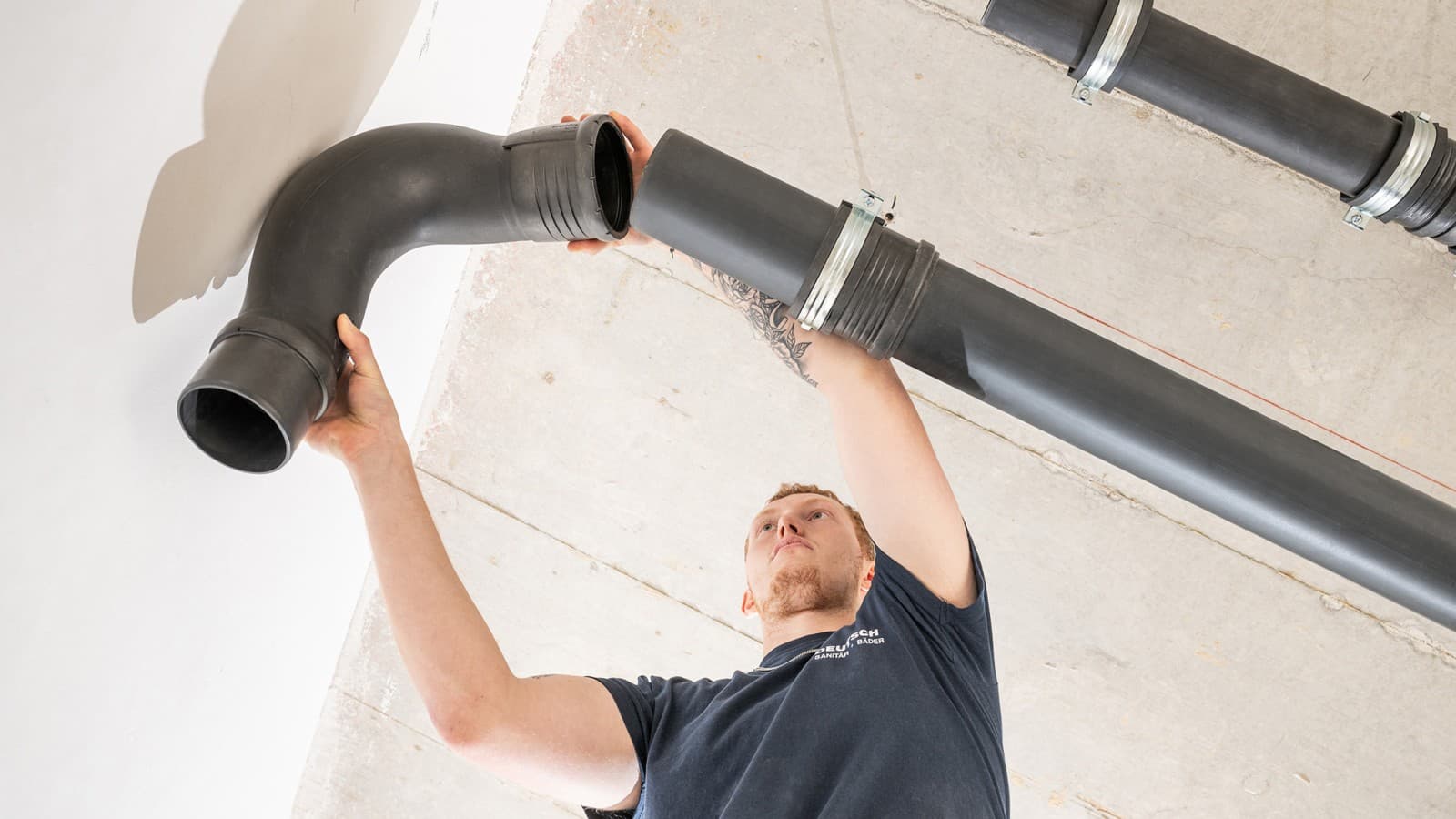

Geberit Silent-Pro SuperTube ersätter konventionella böjar med hydrauliskt optimerade och lättinstallerade rördelar.

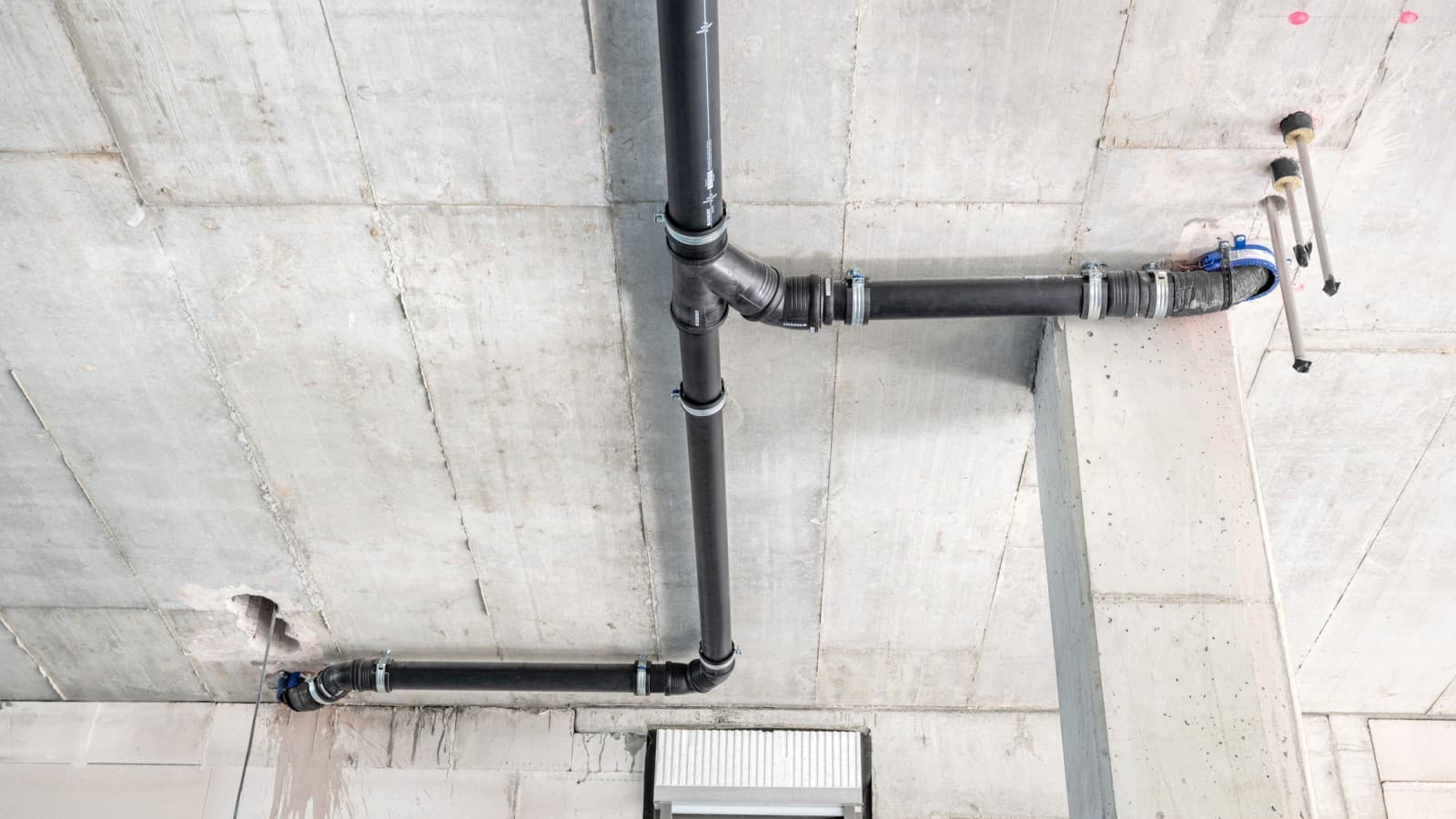

Genom att eliminera bypass-ledningar behövde färre meter rör installeras.
Fakta & siffror om projektet
Geberit know-how
Produkter från Geberit som användes i projektet
- Geberit Silent-Pro
- Geberit SuperTube
Geberit Silent-Pro
Geberit Silent-Pro plug-in-system för dränering är den perfekta lösningen för avloppsstammar och golvanslutningar i byggprojekt med höga krav på ljudisolering.
Geberit SuperTube teknik
Vår banbrytande SuperTube-teknik sparar plats i byggnadens avloppssystem, gör planeringen enklare än med konventionella avloppssystem och skapar mer bostads- och golvyta.
Projektfakta
Projektfakta
Installationsföretag: Silvio Deutsch GmbH
Planering: Textor Planungsgesellschaft mbH
Projektledning: Essinger Wohnungsbau GmbH
Användning: Lägenheterna används tillfälligt som bostäder för sjukhuspersonal.
