Geberit Silent-Pro SuperTube Ljudisolerande avloppssystem utan bypassrör eller fall
Vi är mästare på platsbesparing

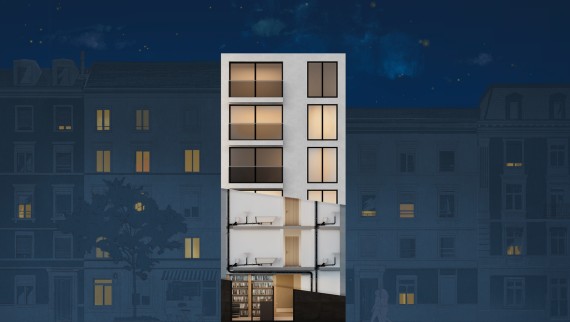

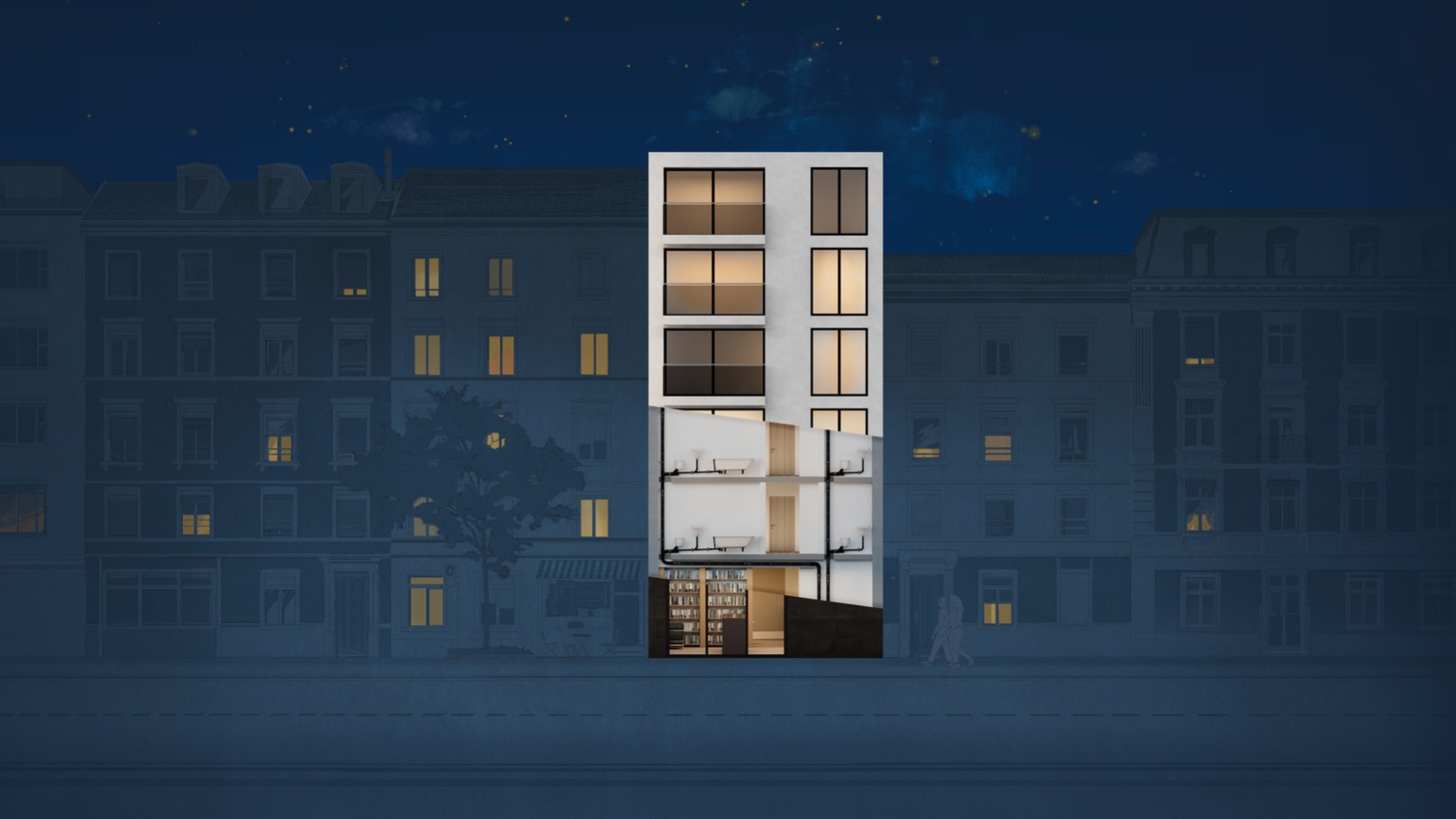

Med Geberit Silent-Pro SuperTube har Geberit revolutionerat vad ett avloppsrör kan erbjuda när det gäller ljudisolering och hydraulik. Geberit Silent-Pro SuperTube rördelar skapar mer plats och ger konsulter större frihet vid utformning av flervåningshus.
Genom att kombinera vårt ljudisolerade avloppssystem Geberit Silent-Pro med Geberit SuperTube-tekniken förenklas avloppsrören:
- Avlopp i höga hus utan särskilda restriktioner och därmed inget behov av bypassrör
- Horisontella rör kan läggas utan fall upp till 6 meter för d110 eller 4 meter för d90
- Större nyttjandegrad tack vare högre utloppskapacitet
Tekniska fördelar med Geberit Silent-Pro SuperTube
Testad av TÜV Rheinland LGA Products GmbH i jämförelse med konventionella dräneringssystem i enlighet med DIN EN 12056-2 och DIN 1986-100.
Geberit Silent-Pro SuperTube har samma ljudisolerande egenskaper som Geberit Silent-Pro.
Säkert brandskydd är enkelt att installera med Geberit Silent-Pro SuperTube. Eftersom endast ett rör dras genom bjälklaget och detta löper vertikalt, uppnås säkerhet snabbt och smidigt med befintliga brandkyddsprodukter på marknaden.
Du kan använda Geberit BIM Plug-in, för att planera sanitetsystem med Geberit Silent-Pro.
Så här fungerar Geberit Silent-Pro SuperTube Avloppsrör kan vara så enkla
Konventionella avloppssystem med vertikala rörledningar som är högre än 10 meter kräver extra bypass-rör på grund av förbjudna anslutningszoner och behovet av lutning i horisontella rörledningar.
Alla dessa krav tar upp värdefullt utrymme och kan avsevärt komplicera både planering och installation. Den hydrauliskt optimerade konstruktionen av systemet Geberit Silent-Pro SuperTube erbjuder många fördelar vid planering och installation:
Med de nya Geberit Silent-Pro SuperTube rördelarna kan avlopp i höga byggnader genomföras utan förbjudna anslutningszoner. Bypassrör är inte längre nödvändiga, och horisontella rörledningar – upp till 6 meter för d110 eller upp till 4 meter för d90 – kan installeras utan fall.
Starkt ljudisoleringa plug-in avloppssystem Uppfyller ljudisoleringskraven i flerbostadshus
Geberit Silent-Pro SuperTube är ett hydrauliskt optimimerat tillskotttill vårt högt ljudisolerade avloppssystem Geberit Silent-Pro plug-in system.
Systemet är idealiskt för avloppsrör och golvanslutningar i byggprojekt med strikta ljudisoleringskrav. Rördelar med SuperTube teknik för flervåningshus och höga byggnader har samma produkt - och materialegenskaper som övriga komponenter i systemet.
De nya rördelarna ger samma ljudisoleringsnivå som konventionella konstruktioner. Det bekräftas av rapporten ”Acoustic Behaviour” som tagits fram av Fraunhofer Institute for Building Physics i Tyskland i enlighet med DIN 4109 och DIN EN 14366.
Fördelar med Geberit Silent-Pro-SuperTube

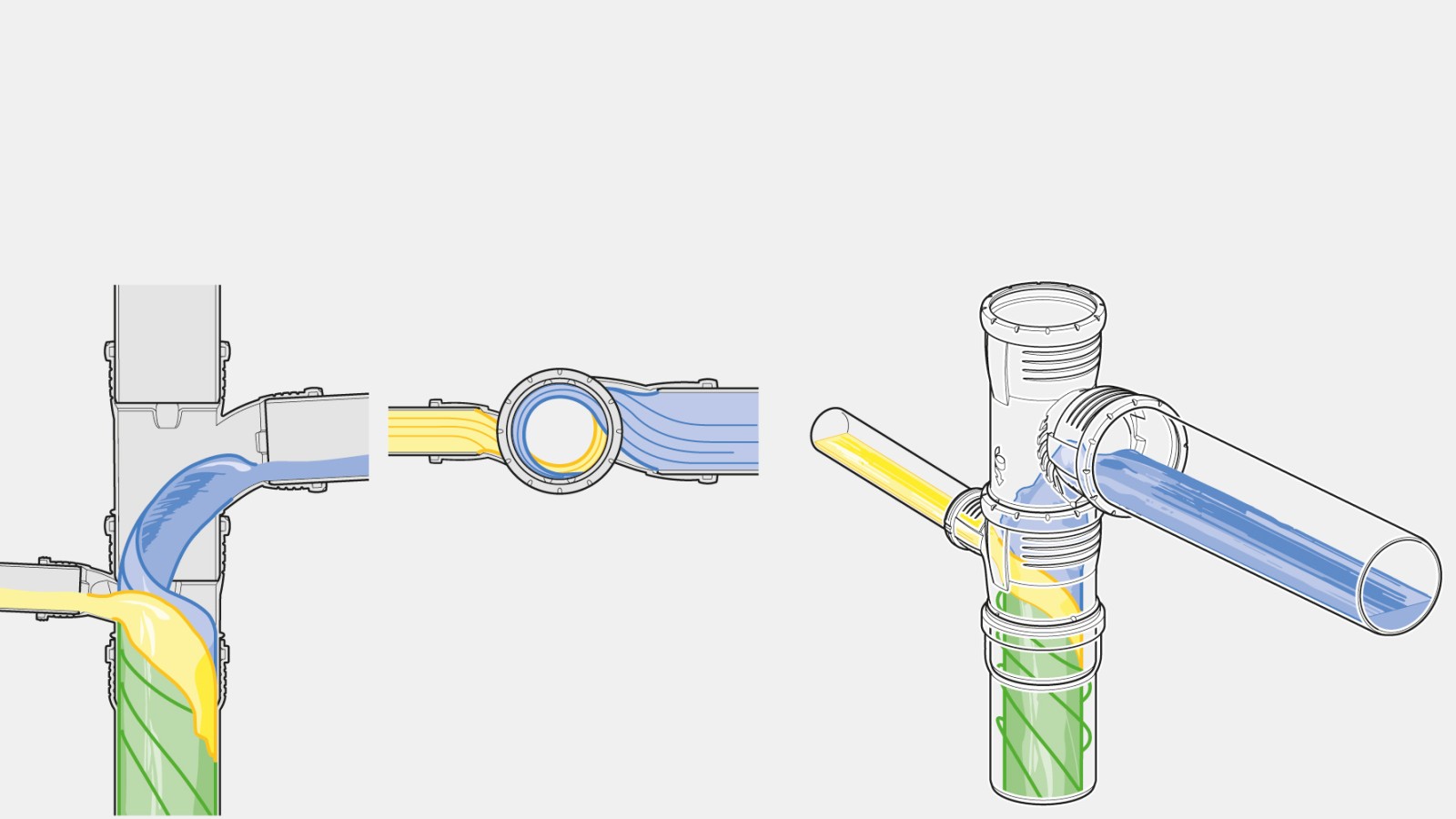

Förhindra bakåtflöde
Anslutande grenrör ska läggas så att bakåtflöde förhindras. Vid vinkel större än 90° måste det finnas minst 200 mm utrymme under röret.
Geberit Silent Pro Carve grenrör kan placeras direkt ovanpå varandra utan att man behöver ta hänsyn till avståndet från rörets undersida.
BottomTurn böj: Enkel att anpassa till alla bjälklag
Beroende på bjälklagets tjocklek justeras BottomTurn-böjen till önskad längd. Det finns tillräckligt med material för att förkorta rördelen. En markering på produkten visar skärområdet.
Geberit Silent-Pro BottomTurn-böj är enkel att montera.
Hydrauliskt optimerade rördelar med Geberit Silent-Pro SuperTube
