Geberit Silent-db20 SuperTube Avloppssystem med enastående ljudisolering
Komponenterna i Geberit Silent-db20 SuperTube är utformade för att fungera perfekt tillsammans, vilket möjliggör platsbesparande avloppsinstallationer i höga byggnader.
Det är det perfekta systemet för höga krav på ljudisolering, eftersom dess ljudisolerande egenskaper garanterar en lugn miljö.
Geberit Silent-db20 SuperTube gör parallella luftningsledningar onödiga, vilket skapar mer bostads- och golvyta.
Rör med mindre dimensioner möjliggör mindre rördelar. Geberit Silent-db20 SuperTube har en hög avloppskapacitet på 12 l/s med rördimensioner på d110.
Tekniska fördelar med Geberit Silent-db20 SuperTube
Kvaliteten och den hydrauliska prestandan hos SuperTube har testats och bekräftats av TÜV Rheinland LGA Products GmbH.
Geberit Silent-db20 SuperTube uppfyller samma ljudisoleringskrav som det konventionella systemet med d160-rör och en bypass med 9,5 l/s.
Du kan använda Autodesk® Revit® för att planera sanitära anläggningar med Geberit Silent-db20 SuperTube.
Geberit SuperTube snabb översikt Så här fungerar avloppssystemet
Konventionella avloppssystem i höga byggnader kräver mycket utrymme för rör med d160 och ytterligare sekundära ventilationsrör med d90.
Det måste också finnas tillräckligt med plats under taket för att horisontella rör ska ha rätt lutning. Den typiska avloppskapaciteten under dessa förhållanden är 12,4 l/s.

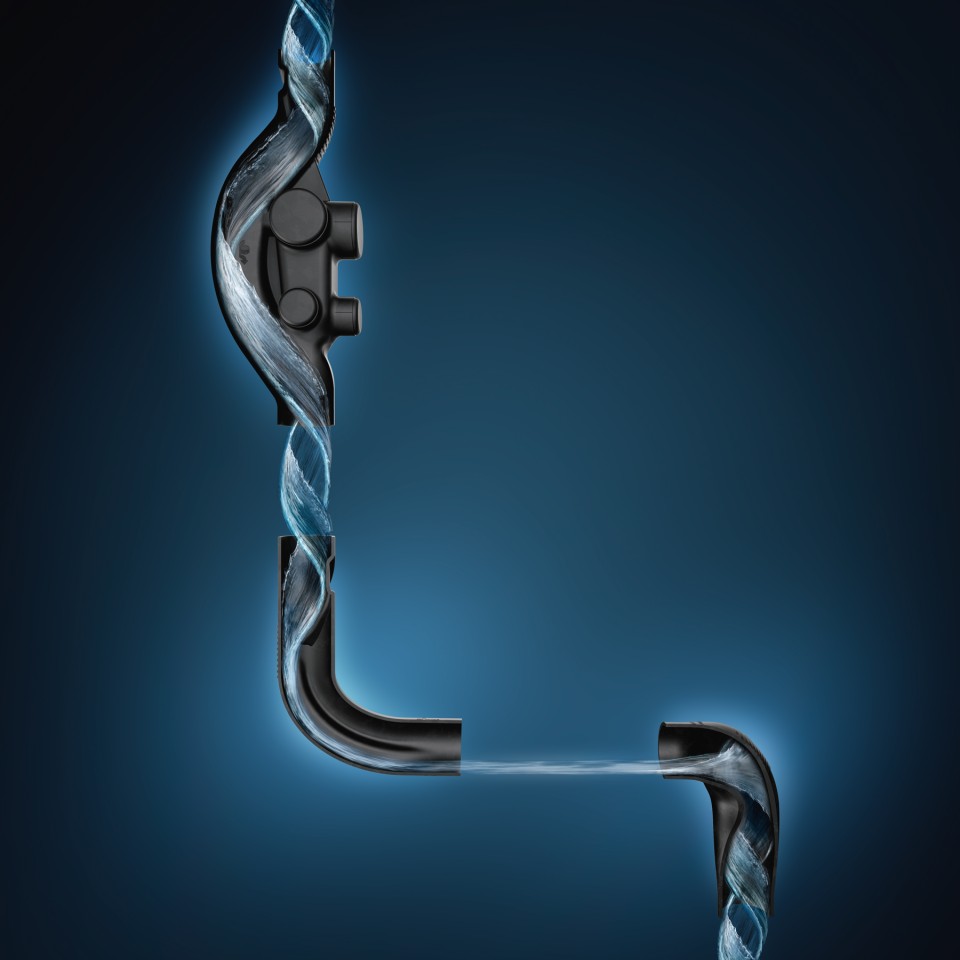

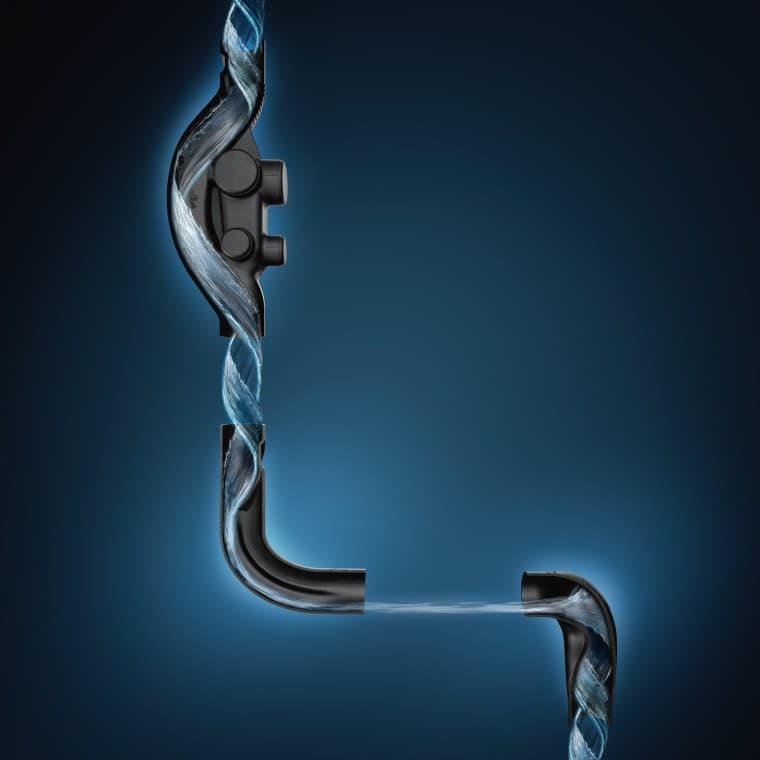

Geberit SuperTube-tekniken bidrar till att öka bostads- och golvytan genom att skapa en kontinuerlig luftpelare i avloppsstammen. Det gör att avloppsstammen kan uppnå en avloppskapacitet på 12 l/s med en mindre diameter på 110 mm och utan extra sekundär ventilation.
Horisontella rör kan också installeras utan fall över en längd på upp till 6 meter.
Starkt ljudisolerat avloppssystem För höga byggnader med krav på ljudisolering
Geberit Silent-db20 avloppssystem utmärker sig av sin höga egenvikt. Den förstärkta plsten minskar avsevärt naturliga vibrationer, vilket säkerställer effektiv ljudisolering.
De speciella ljudisolerande ribborna minskar också bullerutvecklingen vid utsatta zoner, vilket innebär att produktens design i sig bidrar till ljudreducering. Dessa produktegenskaper finns nu även med SuperTube-teknik. Ett stapelsystem som använder Geberit Silent-db20 SuperTube med 12 l/s bypass uppfyller samma ljudisoleringskrav som en konventionell stam i dimensionen d160 med parallelluftning och flödet 9,5 l/s.
Förbättrad ljudisolering vid riktningsändringar

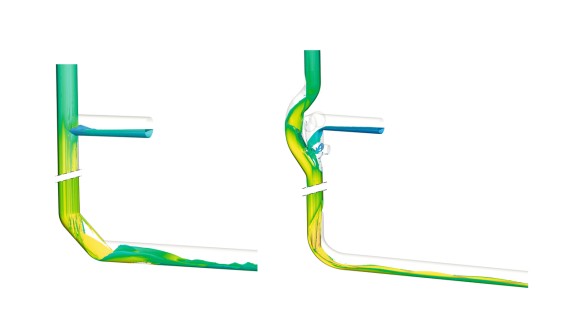

Flödesbeteendet som observerats i Geberit Silent-db20 BottomTurn-böj visar att den ger ett mycket jämnare flöde när avloppsvattnet leds om från det vertikala röret till det horisontella röret. Flödena i konventionella konstruktioner är mycket mindre jämna, vilket naturligtvis leder till en högre ljudnivå. Under testningen kunde dessa störande ljud till och med höras i angränsande rum.

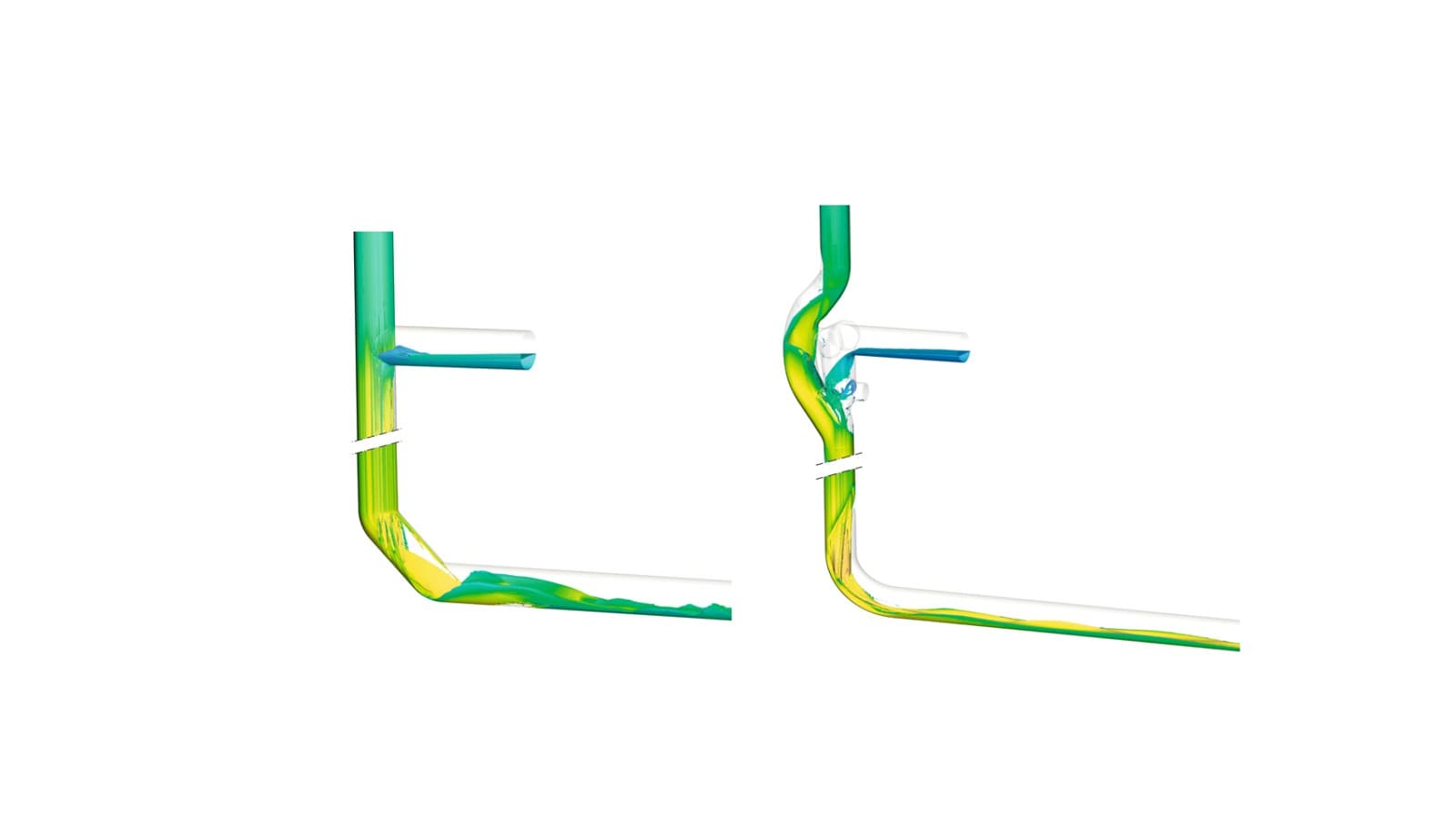

Riktningsändringen med två Geberit Silent-db20 45°-böjar i dimensionen d160 skapar turbulens i röret, vilket leder till ökad bullerutveckling. Däremot omvandlar Geberit Silent-db20 BottomTurn-böjen, som illustreras till höger, det roterande flödet från stammen till ett skiktat flöde.
Optimerad hydraulik med Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube produktsortiment Hittar du i vår produktkatalog
