Geberit Mapress Therm för kyl- och värmesystem

Ekonomiskt och korrosionsbeständigt system i rostfritt stål

Systemet i låglegerat rostfritt stål är en korrosionsbeständig och kostnadseffektiv lösning för slutna värme- och kylkretsar – tillämpningar där fukt inte alltid kan undvikas.

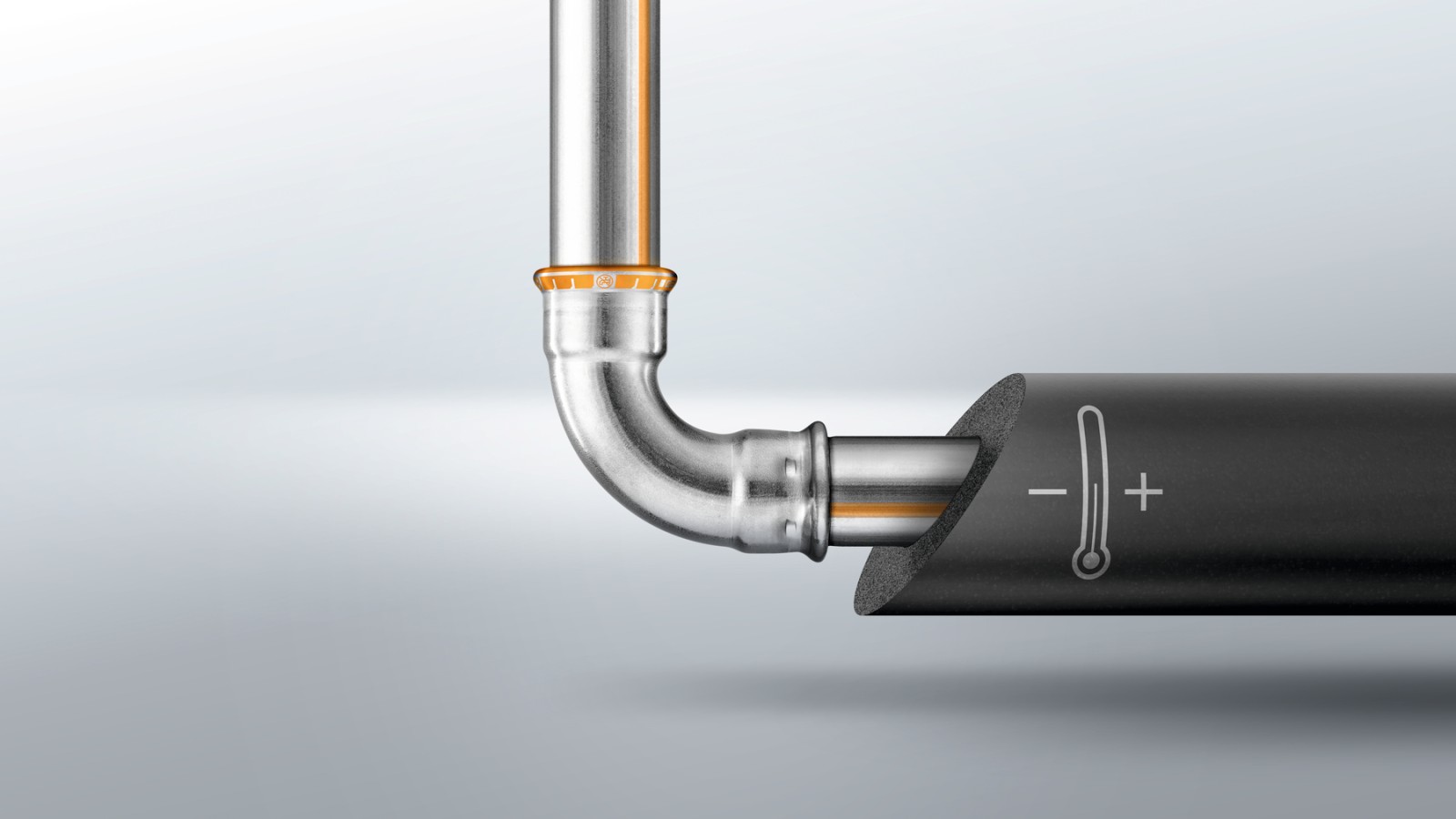

I kylsystem leder skillnader i temperatur mellan innehållet i röret och temperaturen utanför till kondens.

När man lägger golv kan våta, cementbaserade byggmaterial, otillräckliga torktider och oavsiktligt inträngande av gips eller vatten utifrån utgöra en fara.

Geberit Mapress Therm är den perfekta lösningen för båda tillämpningsscenarierna till en konsekvent prisnivå utan omfattande arbete.

Tillämpningar för rörsystemet i låglegerat rostfritt stål

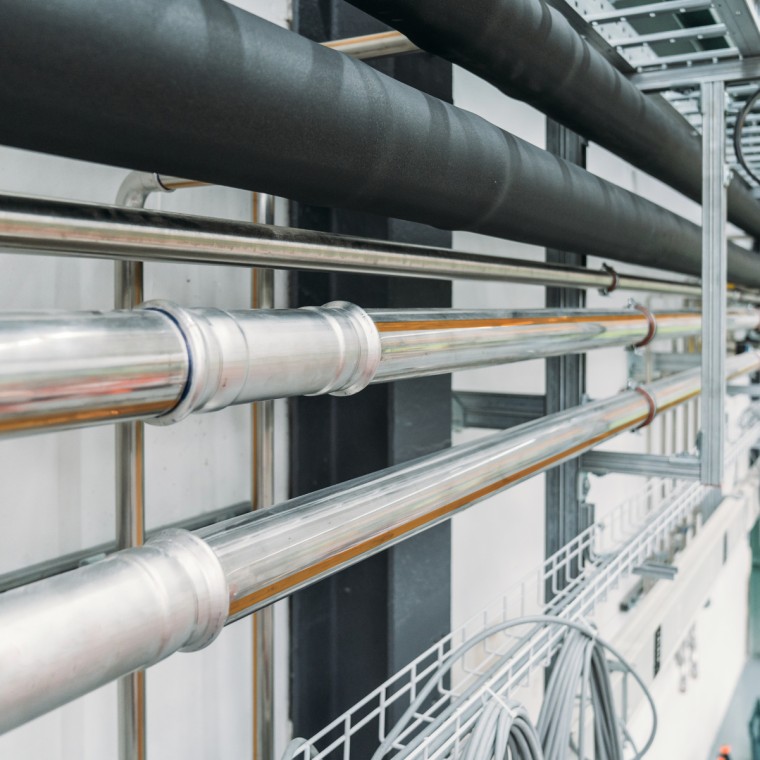

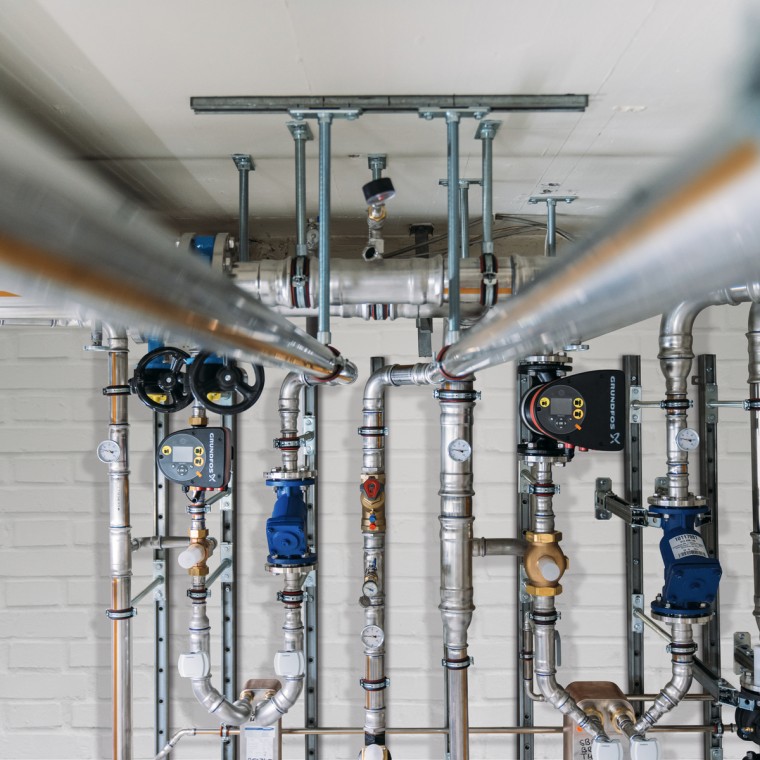

Geberit Mapress Therm erbjuder tillförlitligt skydd mot yttre korrosion i slutna kylkretsar med kondensbildning.

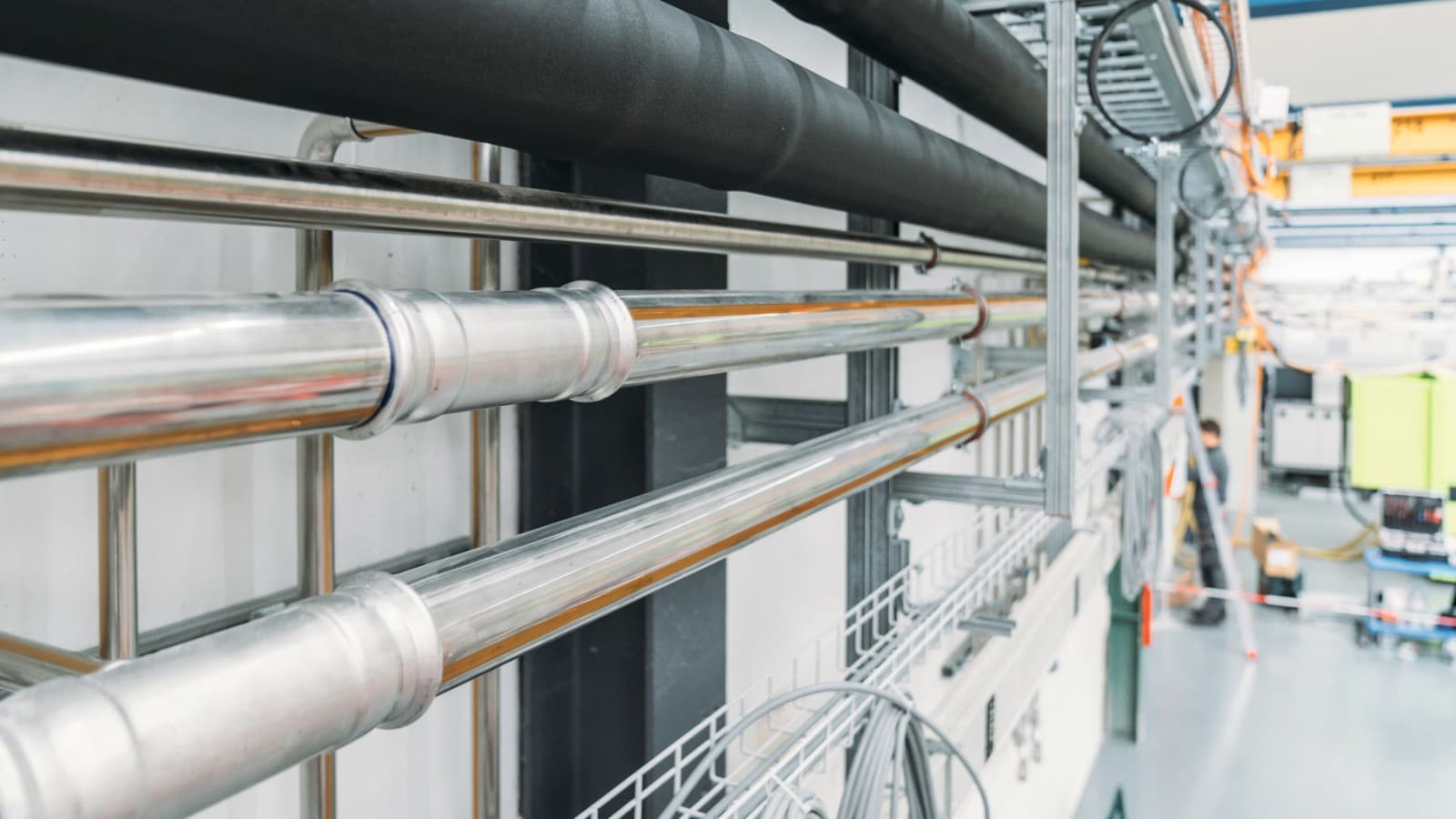

I många industritillämpningar, till exempel tryckluft, ädelgaser och undertryck

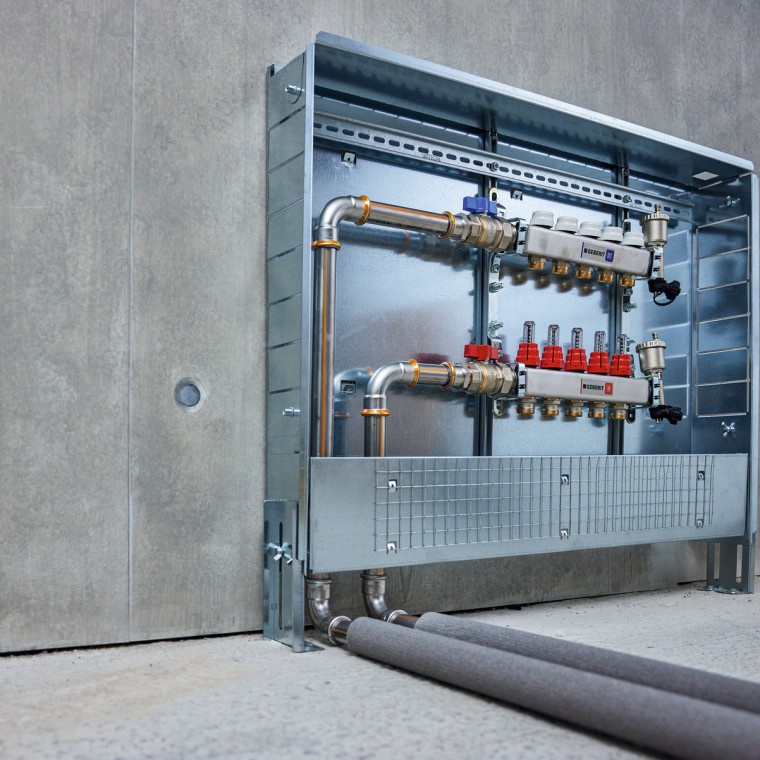

För golvvärmesystem samt för radiatorer och andra värmare

Geberit Mapress Therm passar också bra för solenergi, fjärrvärme och tryckluft.

Varför välja Geberit Mapress Therm?

Lätt att känna igen

Orange kännetecken och symboler för ej dricksvatten på rördelar och systemrör.

Tydlig identifiering av opressade anslutningar

Om pressindikatorn fortfarande är intakt har anslutningen inte pressats.

För värme- och kylsystem

Perfekt för tillämpningar med temperaturskillnader, till exempel risk för kondens

Korrosionsbeständig

Korrosionsbeständig och prisvärd med låglegerat rostfritt stål

Se tekniska specifikationer för Geberit Mapress Therm

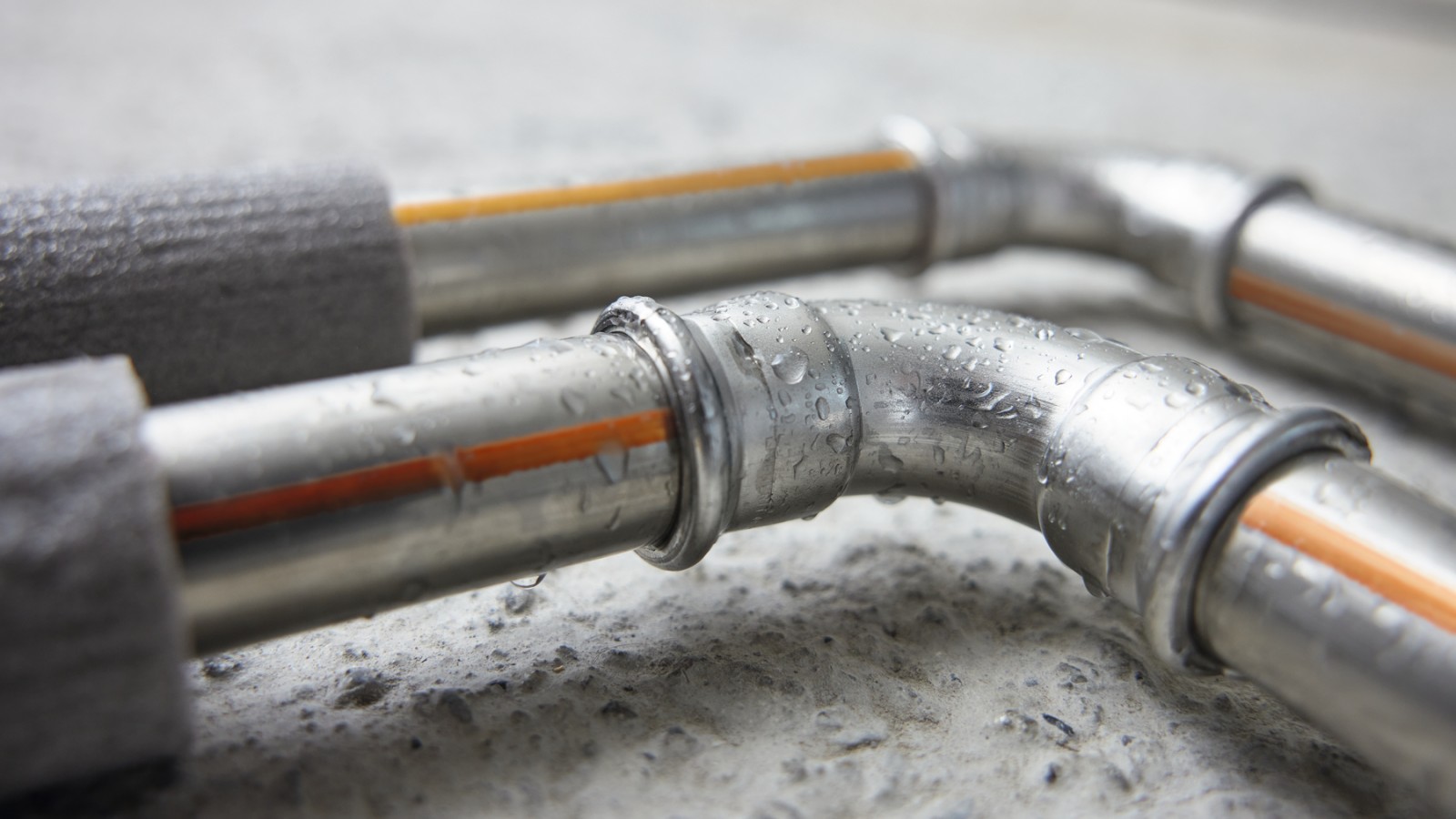

Geberit Mapress Therm En närmare titt

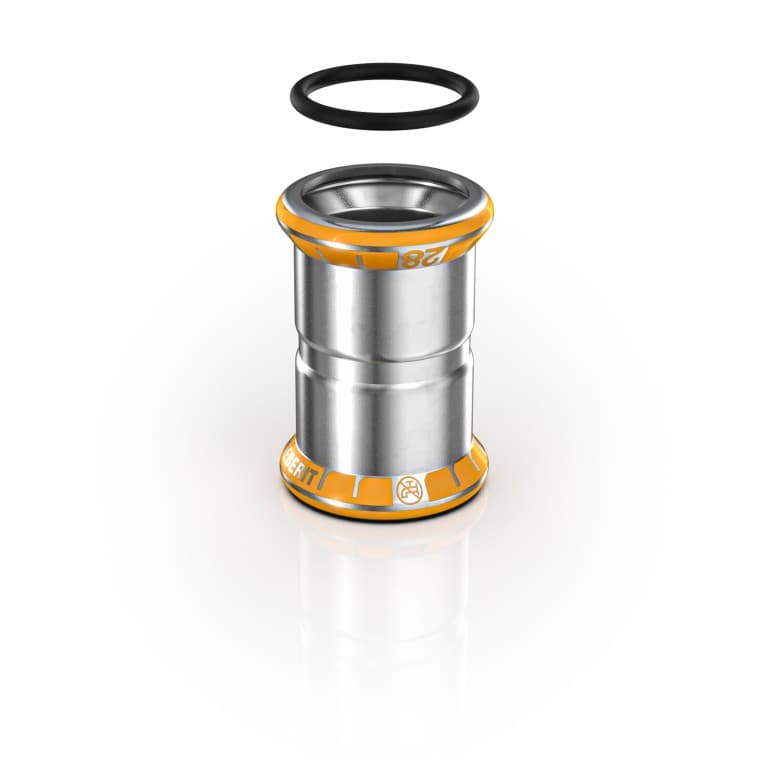

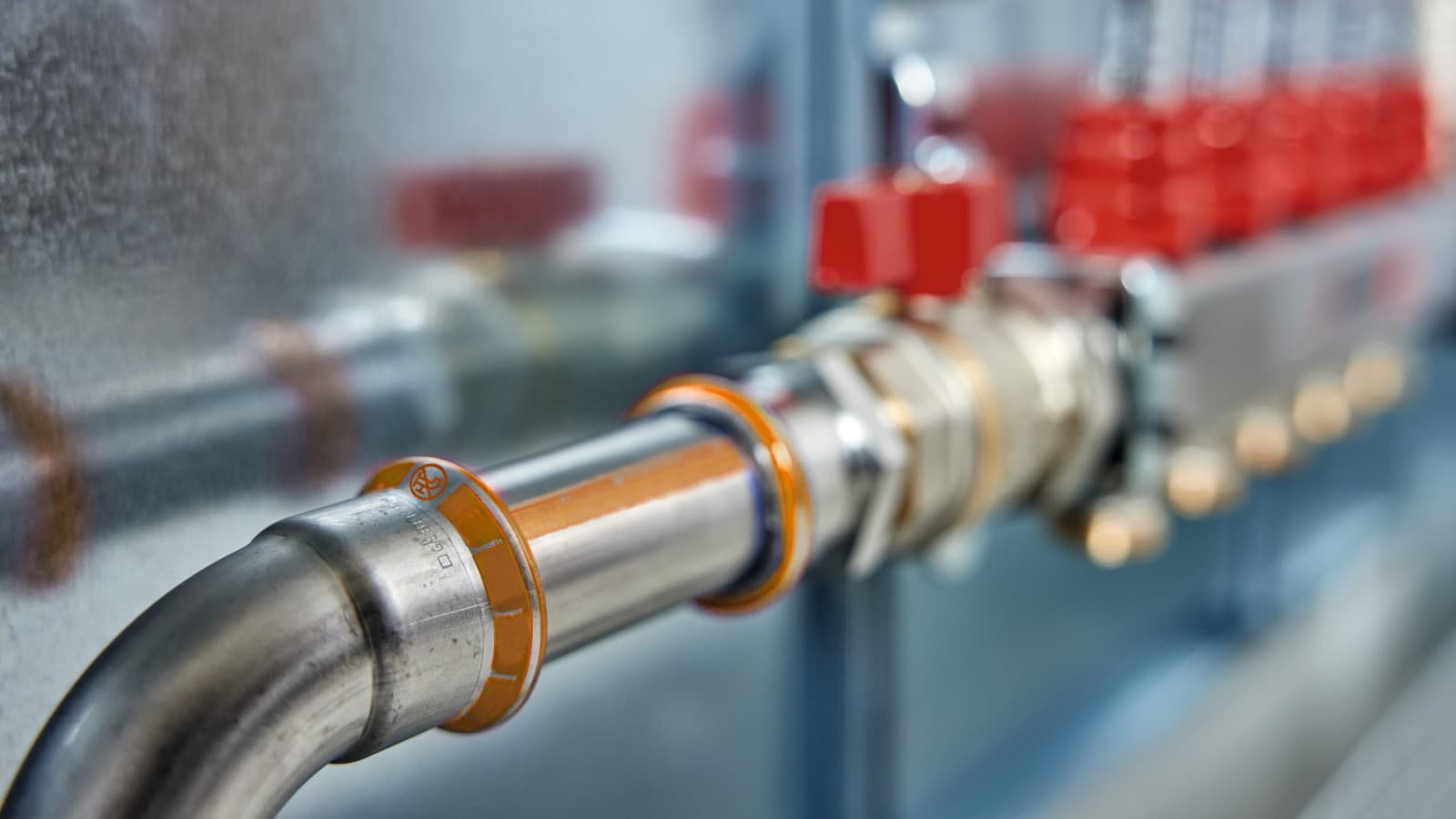

Orangefärgad pressindikator på Mapress Therm

Teknisk information om Geberit Mapress Therm rördelar och systemrör

Mått

Rördelar

Tätningar

Systemrör

Mått

Nominell storlek (DN)	Mått d x s (mm)
12	15 x 1,0
15	18 x 1,0
20	22 x 1,2
25	28 x 1,2
32	35 x 1,5
40	42 x 1,5
50	54 x 1,5
65	76,1 x 1,5
80	88,9 x 1,5
100	108 x 2,0

Rördelar

Orange pressindikator för kontroll om rördelarna är korrekt pressade
Orange pressindikator indikerar rostfritt stål
Symbol för ej dricksvatten på pressindikatorn
Symbol för ej dricksvatten instansad i rördelen för permanent synlighet
Måtten är tryckta på pressindikatorn
Ej pressade anslutningar är otäta och kan identifieras omedelbart vid en täthetsprovning
Du kan välja mellan 200 olika rördelar

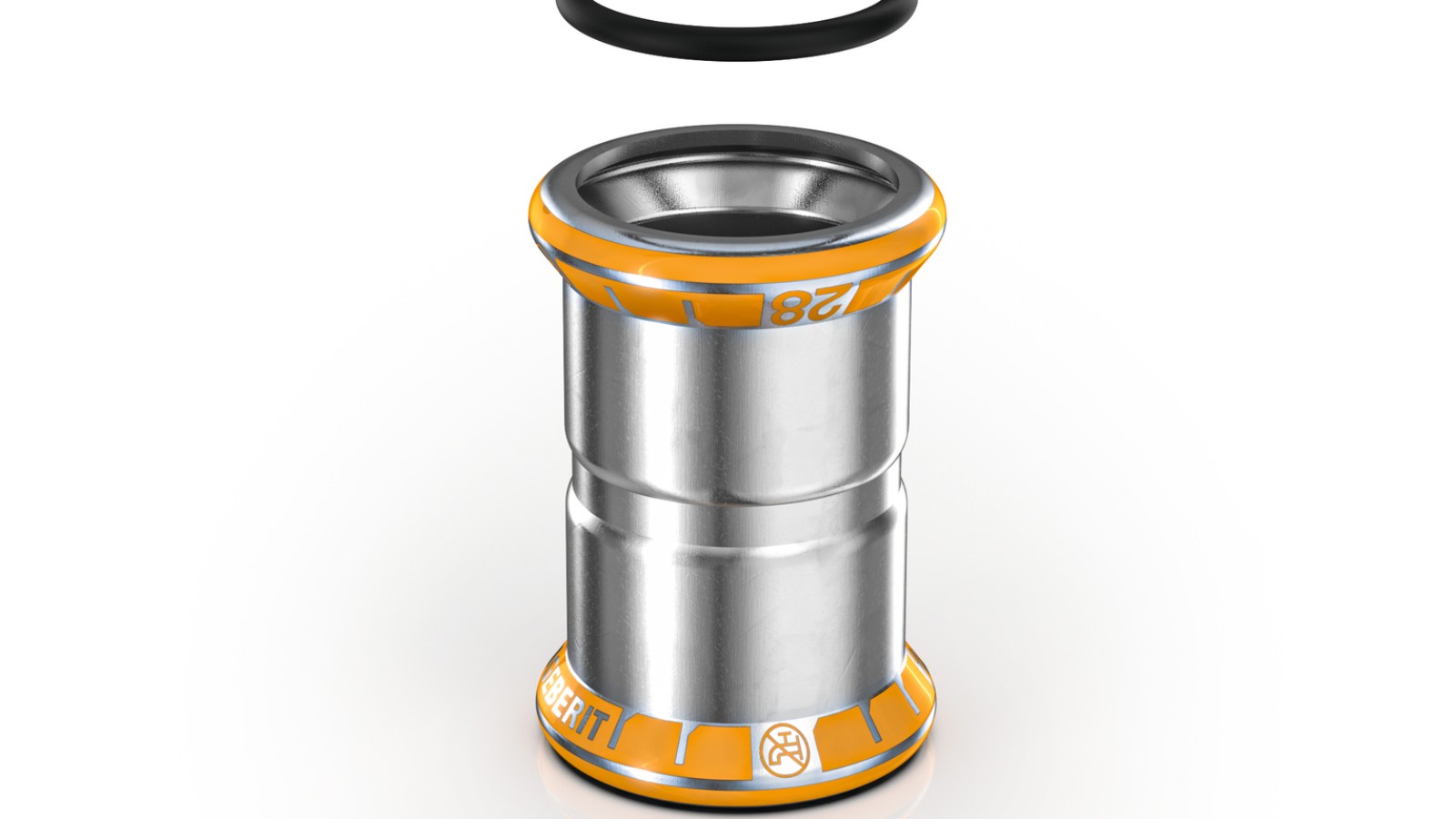

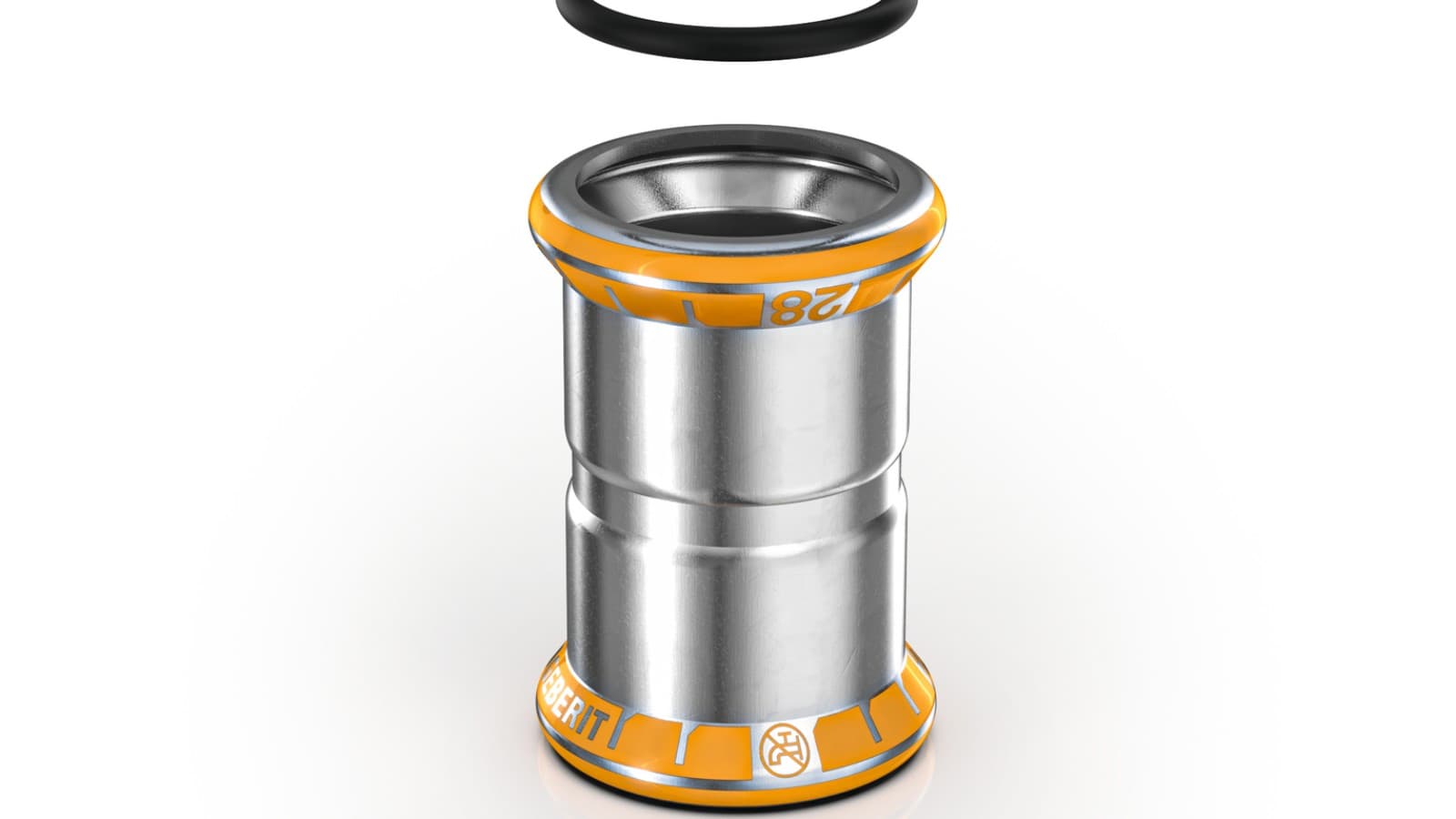

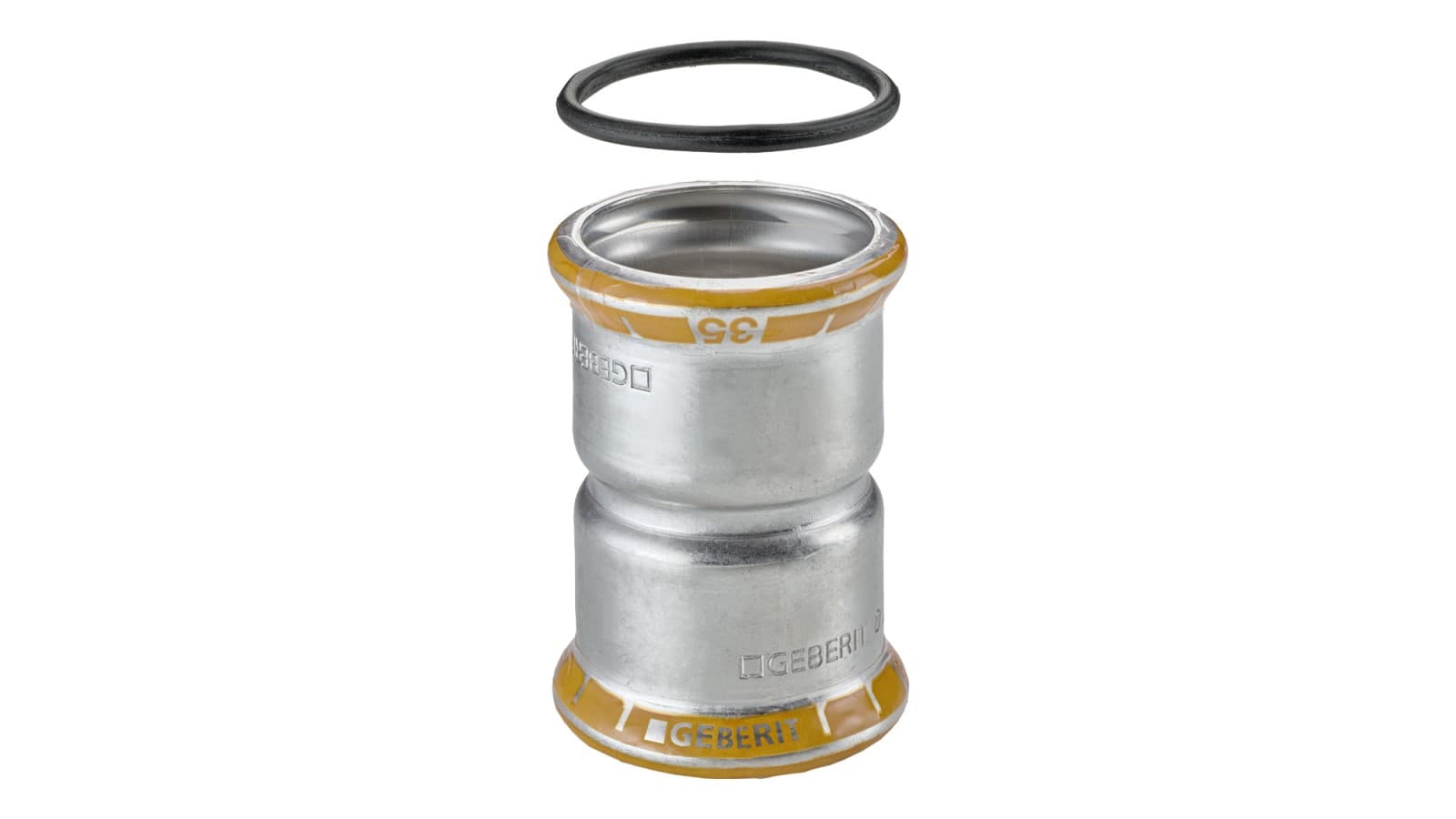

Geberit Mapress Therm rördel med orange pressindikator

Tätningar

Olika vätskor

Tillämpningens syfte	Profilerad o-ring	Driftstemperatur	Maximalt driftstryck
Kall- och varmvatten utan frostskyddsmedel	Svart	0–100 °C	16 bar
Kall- och varmvatten utan frostskyddsmedel	Svart	-30–120 °C	16 bar
Fjärrvärmevatten ≤ 120 °C	Svart	0°C till 120°C	16 bar
Fjärrvärmevatten ≤ 140 °C	Blå	0°C till 140°C	16 bar
Termiskt medium (solvärme)	Blå	–25°C till +220°C	16 bar

Gasmedier

Tillämpningens syfte	Profilerad o-ring	Driftstemperatur	Maximalt driftstryck
Tryckluft (oljans renhetsklass 0–3)	Svart	0°C till 100°C	25/16/12 bar
Tryckluft (oljans renhetsklass 0–X)	Blå	0°C till 100°C	25/16/12 bar
Undertryck	Svart	0°C till 100°C	Abs. ≥ 0,2 bar
Ädelgaser (t.ex. kväve)	Svart	0°C till 100°C	25/16/12 bar

Systemrör

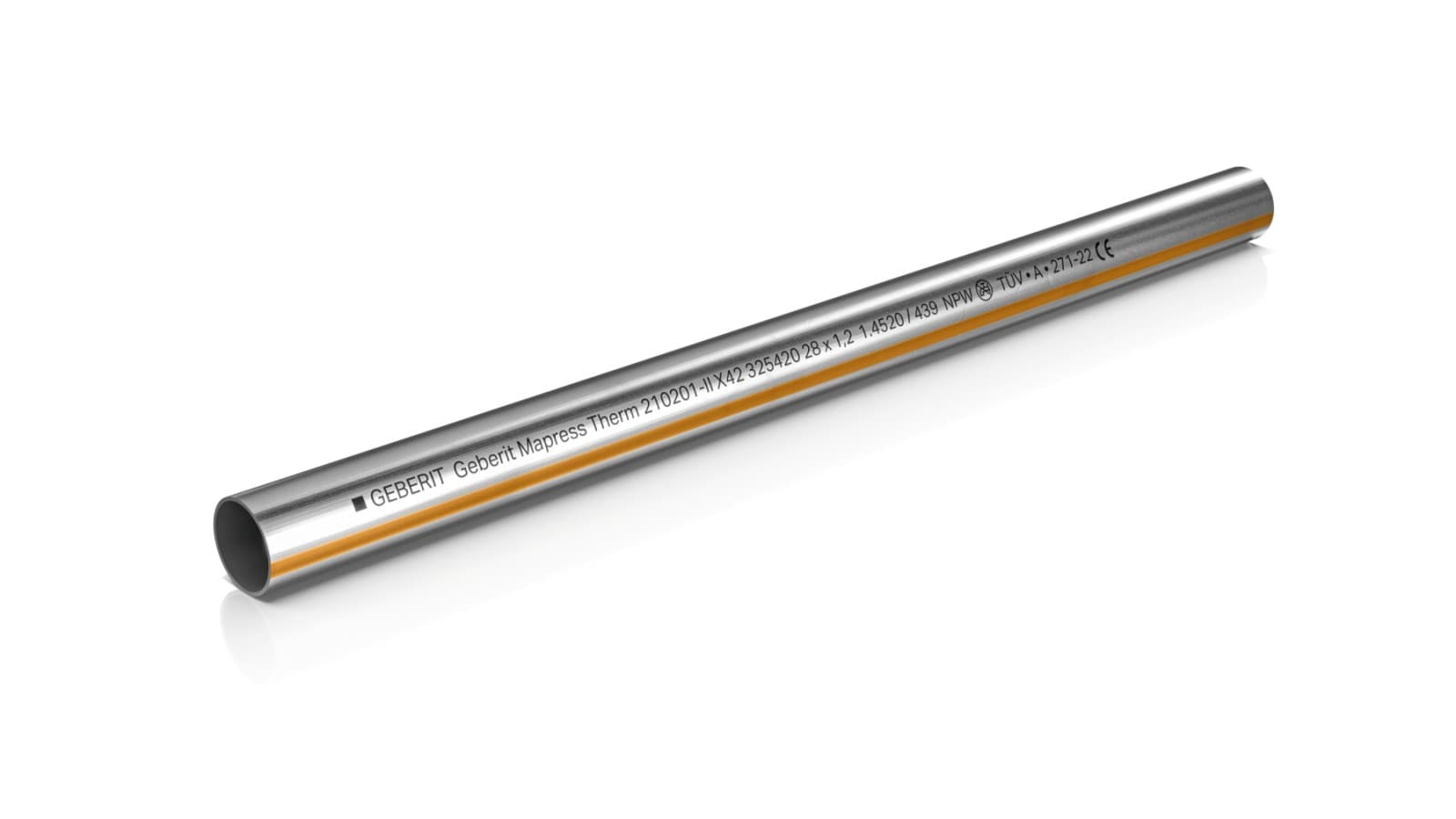

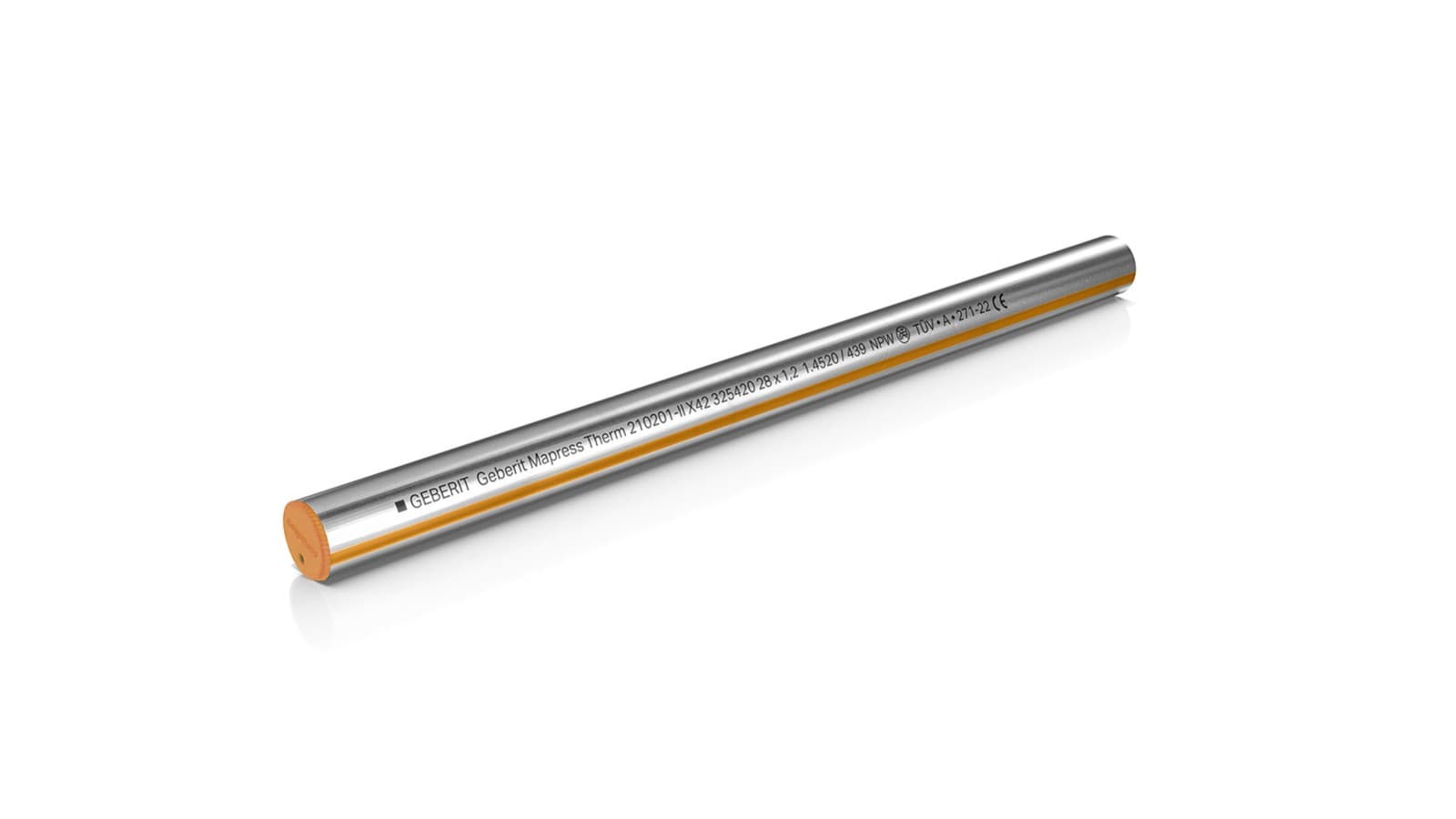

Geberit Mapress Therm systemrör

Tillverkade av låglegerat rostfritt stål som är korrosionsbeständigt
Rören är märkta med ett orange streck
Inga skyddskåpor, eftersom den inte är designad för tillämpningar med dricksvatten
