Geberit Pluvia Takavvattningssystem med undertryck
Färre rörledningar – bättre prestanda
Med Geberit Pluvia erbjuder Geberit ett högpresterande avvattningssystem för stora eller komplexa tak. Det syfoniska takavvattningssystemet säkerställer effektiv och tillförlitlig prestanda även under kraftiga regn.
Till skillnad från konventionella takavvattningssystem kräver Geberit Pluvia betydligt mindre material och utrymme. Det möjliggör en mer effektiv användning av tillgängligt utrymme under planeringsfasen.
Geberit Pluvia har visat sig fungera väl över hela världen under årtionden av användning och passar för nästan alla tak.
Geberit tillhandahåller även projektspecifik rådgivning och planeringsstöd. För snabb och tillförlitlig planering kan användarna räkna med planeringsprogramvaran Geberit ProPlanner och ett gränssnitt mot AutoDesk® Revit®.
Varför välja Geberit Pluvia?
Flexibla designalternativ
Geberit Pluvia kan användas för nästan alla tak.
Materialbesparingar
Hög prestanda med mindre rördiametrar, färre avloppsstammar och färre anslutningar.
Effektiv användning av utrymme
Eftersom rören installeras horisontellt innebär Geberit Pluvia inte någon förlust av användbart utrymme.
Mindre underhåll
Den höga hastigheten i fyllda rör skapar ett tryck som bidrar till systemets självrengöring av systemet.
En snabbguide till takavvattning med undertryck
Geberit Pluvia är utformad så att rörsystemet snabbt fylls upp vatten vid kraftiga regn och suger bort regnvattnet från taket med det undertryck som byggs upp.
Avledningskapaciteten för ett takavvattningssystem med undertryck är mycket hög. Med Geberit Pluvia behövs färre takbrunnar, mindre rördiameter och färre avloppsstammar jämfört med konventionella takavvattningssystem. Geberit Pluvia kan hantera dubbelt så mycket regnvatten med bara hälften så stor rördiameter, vilket ger större designfrihet. Rörledningar med fall är inte längre nödvändiga.
Geberit Pluvia minskar också byggnadsarbetet och kräver färre anslutningar till avloppssystemet. Som en extra fördel bidrar den höga flödeshastigheten till att hålla rören rena, vilket resulterar i betydligt lägre underhålls- och servicekrav.
Geberit Pluvia komponenter
Från tak till röranslutningar under jord - perfekt matchade komponenter säkerställer ett fullt fungerande övergripande system. Smarta designdetaljer och genomgående hög materialkvalitet ger hållbarhet, säkerhet och smidig drift.

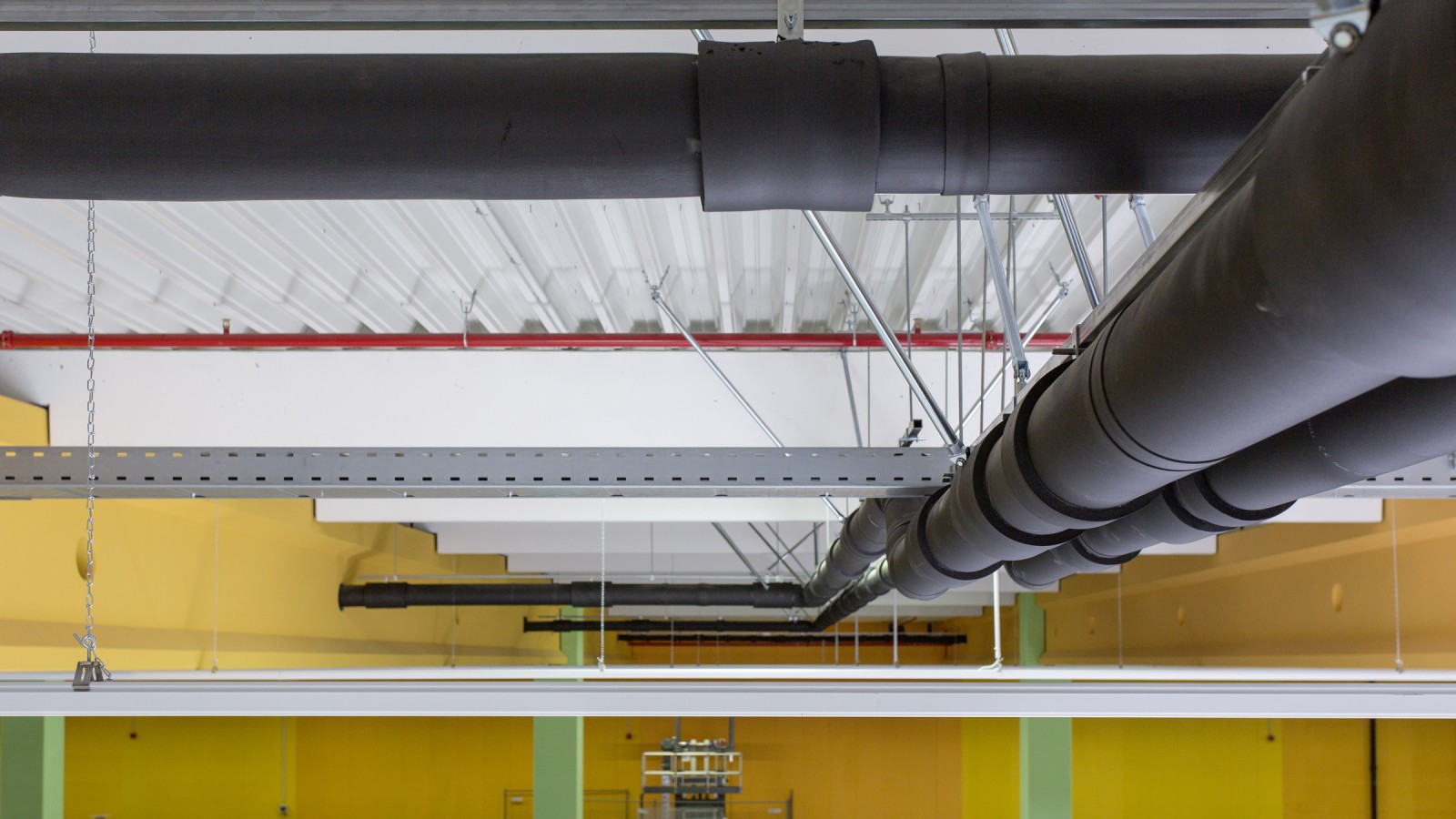

Geberit PE rörsystem
Geberit Pluvia takavlopp ansluts till avlopsstammen med Geberit PE rör, som läggs fritt och horisontellt under taket.
Det beprövade avloppssystemet Geberit PE är känt för sin höga motståndskraft mot påfrestningar. De enhetliga svetsfogarna i Geberits PE avloppssystem gör att det klarar de höga tryck som förekommer i takavvattningssystem som Geberit Pluvia.
Geberit erbjuder ett patenterat fästsystem för professionell installation av rören.

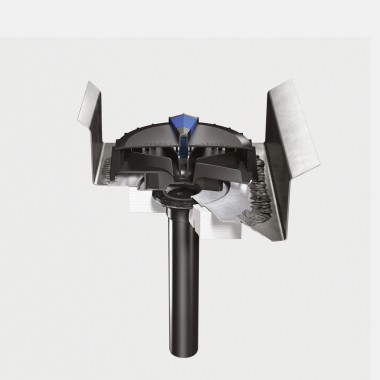

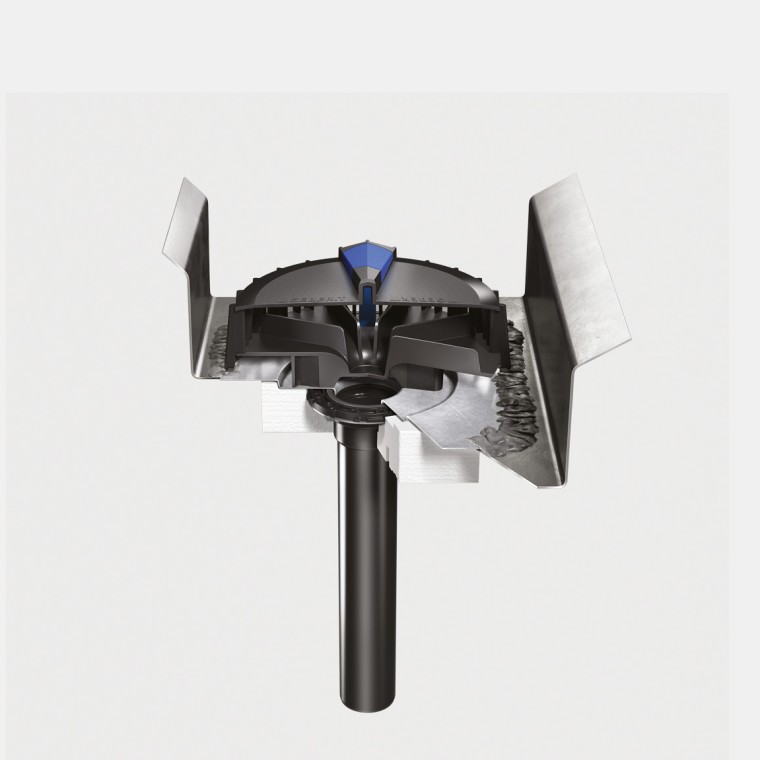

Geberit Pluvia takavlopp
Tack vare den modulära strukturen och det stora utbudet av Geberit Pluvia takavlopp är systemet lämpligt för nästan alla installationer på stora byggnader och tak.
De nödvändiga tillbehören finns tillgängliga för praktiskt taget alla tillämpningar, vilket gör systemet mycket flexibelt.
Fördelar:
- Pålitlig tätning med Geberit flänspackning av EPDM
- Varje takbrunns täthet fabrikstestas individuellt
- Funktionsskivan förhidrar att luft sugs in
- Roterande låsbygel för enkel installation

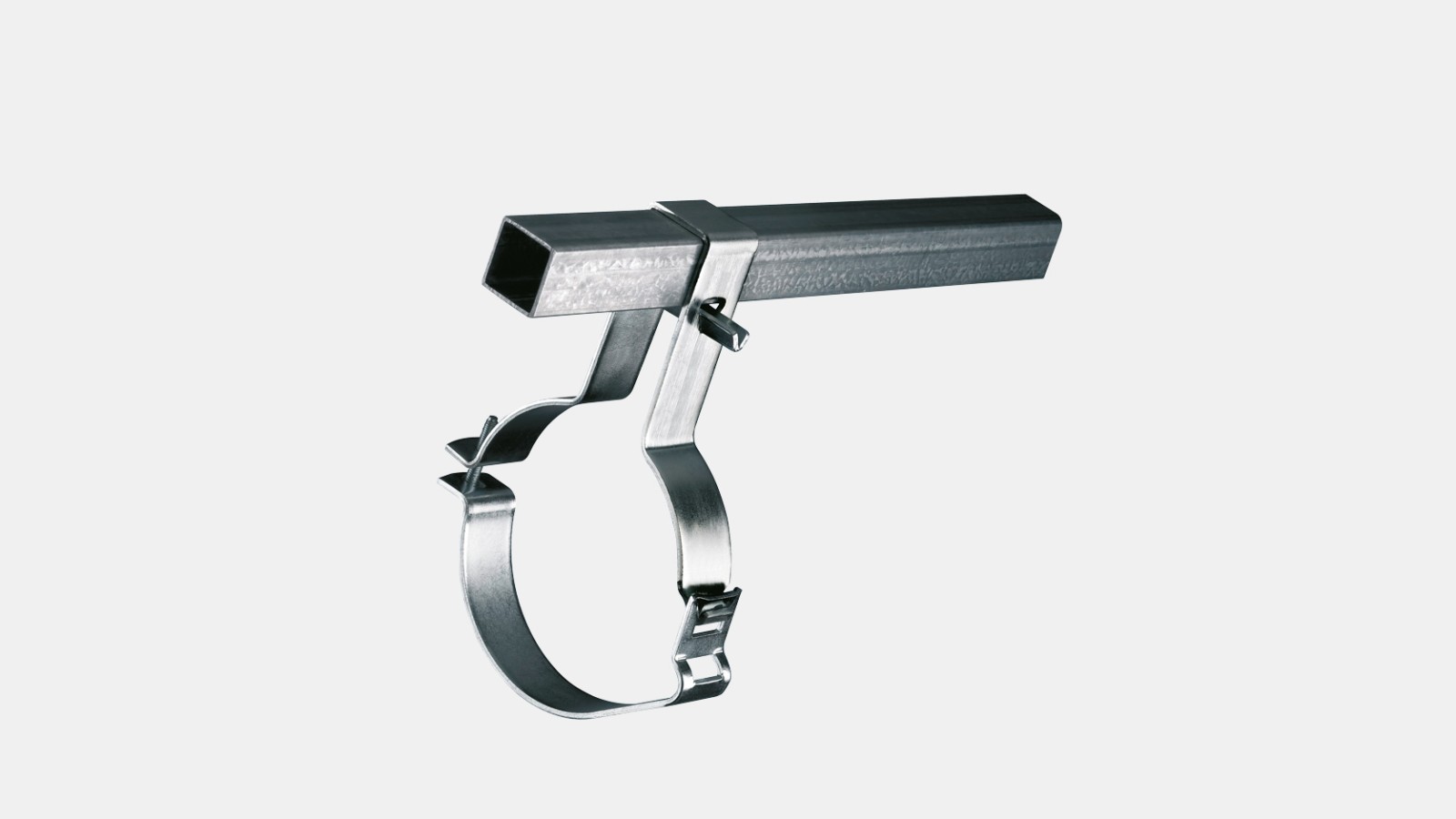

Geberit Pluvia upphängningssystem
För att öka säkerheten och stabiliteten för horisontella rörledningar finns Geberit Pluvia upphängningssystem. Det förhindrar att de krafter som orsakas av rörens värmeutvidgning överförs till byggnadsstrukturen. Fästsystemet kräver endast minimala ingrepp i byggnadskonstruktionen, vilket gör det idealiskt för användning på lätta tak.
Fördelar:
- Fästpunkter på byggnadselementet krävs endast efter 2,5:e meter

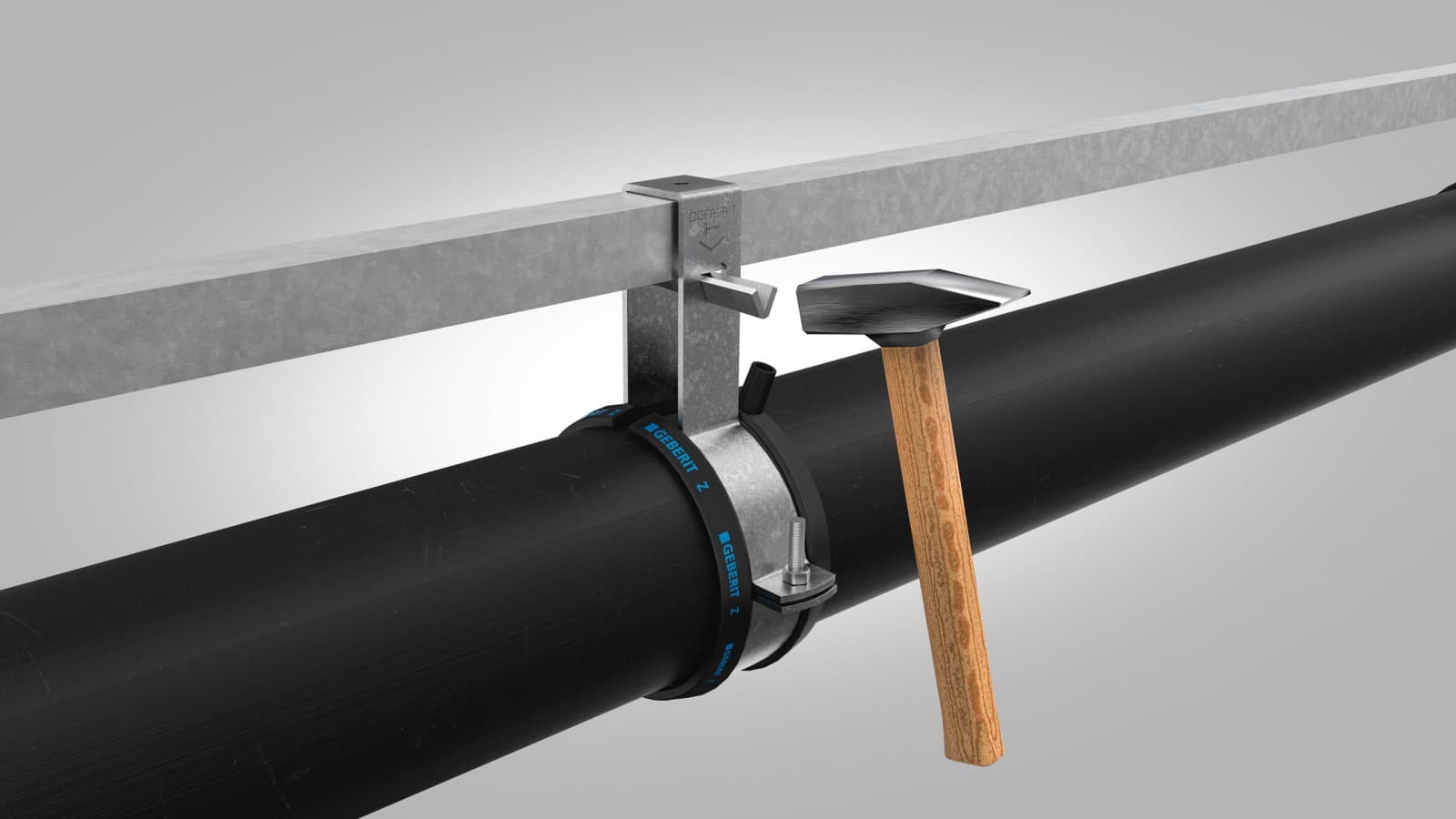

- Enkel installation med hammare tack vare universell inspänningskil

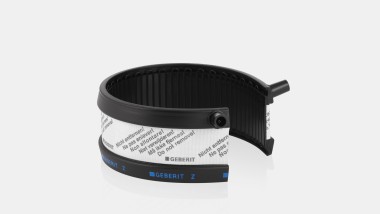

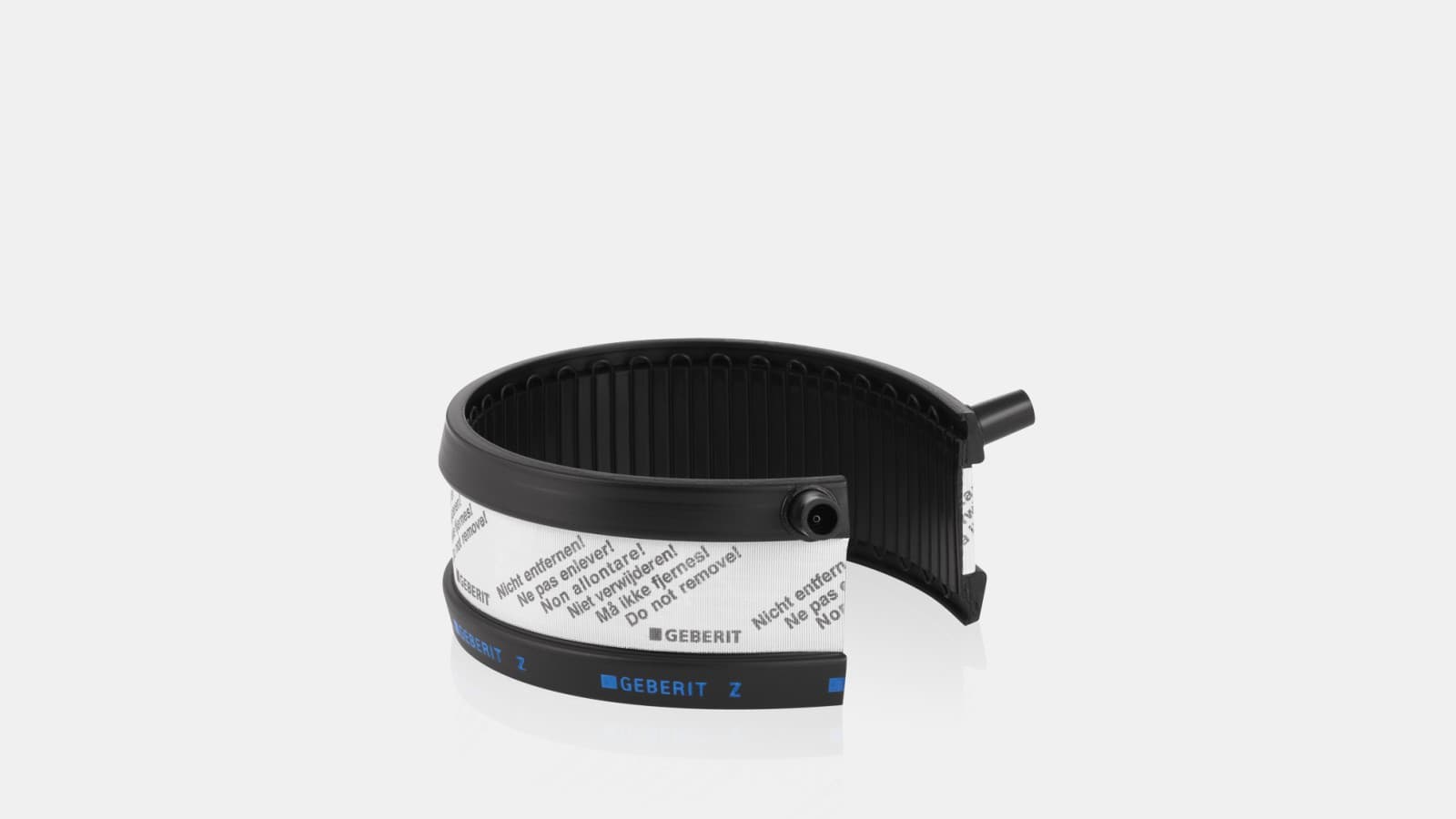

- Infästning med elsvetsband gör det möjligt att bestämma fixpunkter i efterhand
- Idealisk för lättviktstak eftersom byggnadselementet endast belastas av mindre krafter
Geberit Pluvia stödsats
Geberit Pluvia stödsatser har vi tagit fram för att öka både säkerhet och stabilitet.
De minskar i hög grad risken för sidovibrationer eller svängningar orsakade av den höga flödeshastigheten för vattnet.
Stödsatsen kan också eftermonteras till befintliga Geberit Pluvia-system som redan är installerade och i drift.
Rekommenderad installation
- d90–d125 från en upphängningshöjd av 60 cm
- d160–d315 från en upphängningshöjd av 30 cm
Planering & installation av Geberit Pluvia
Planering
Att planera ett takavvattningssystem är en komplex process, och det är därför Geberit tillhandahåller planeringsstödsom en del av varje projekt.
Frång planerings- och anbudsfasen till genomförandet kan kunderna förlita sig på Geberits omfattande expertis. Olika digitala verktyg hjälper till att säkerställa tillförlitlig planering.
De hydrauliska beräkningarna för ett Geberit Pluvia-system kan tföras direkt i Geberit ProPlanner eller med hjälp av Geberit BIM Plug-in för Autodesk Revit®.

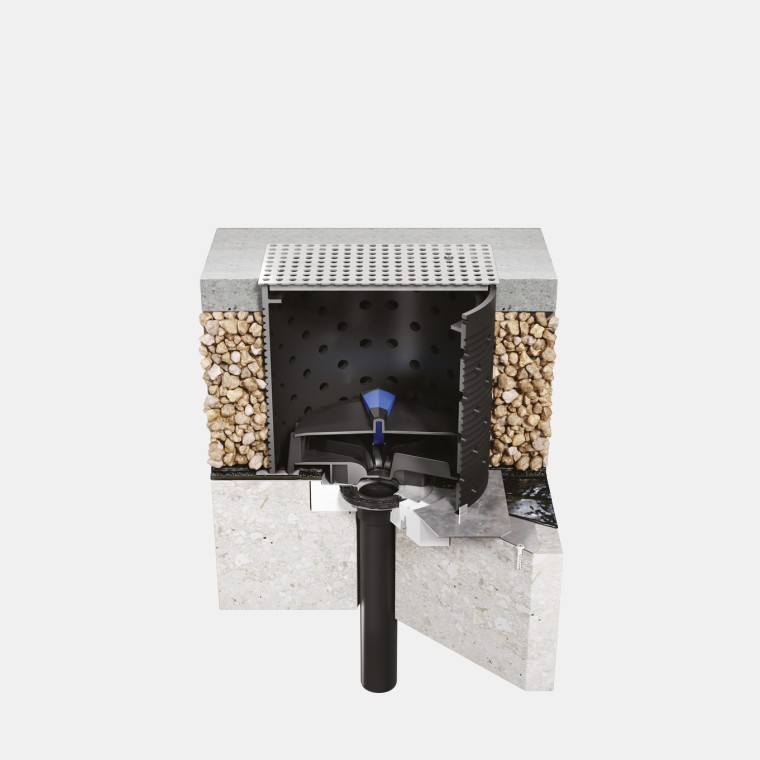

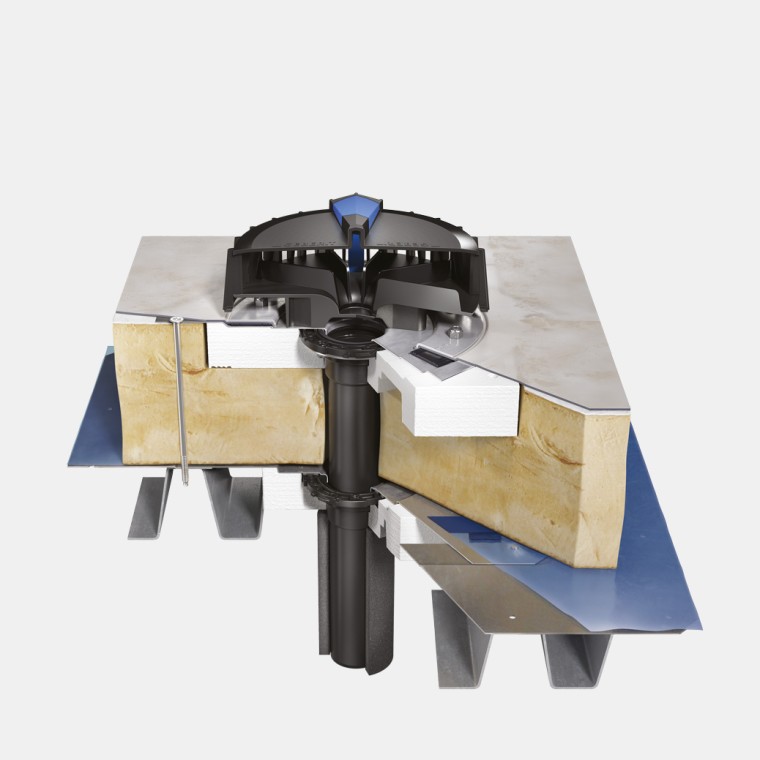

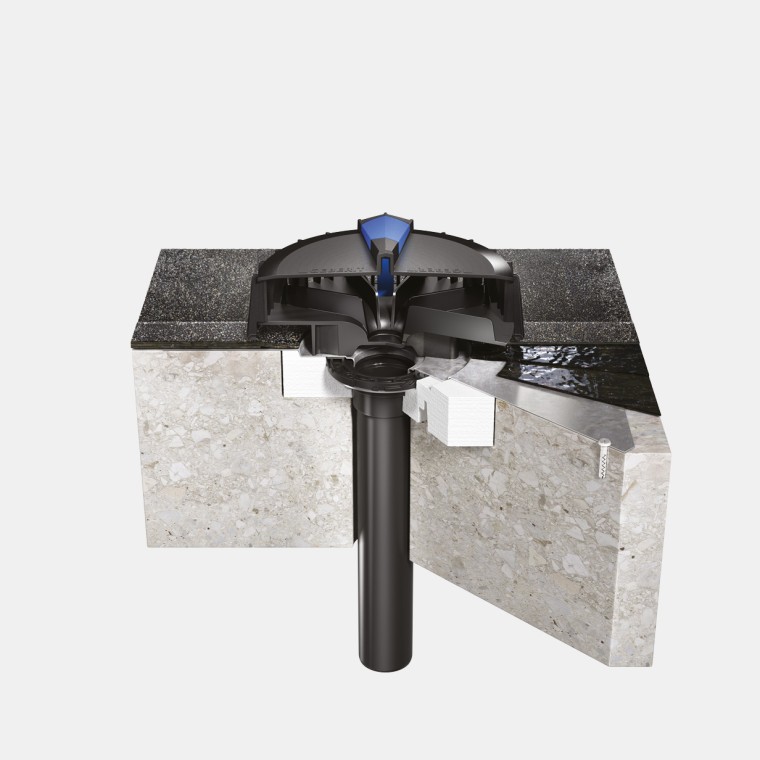

En snabbguide för installation Exempel av olika konstruktioner
Installationen av Geberit Pluvia varierar beroende på den byggnadstekniska situationen och projektkraven.
Se våra installationsvideos
Ladda ner vår monteringsbroschyr (5.9 MB)
Referenprojekt

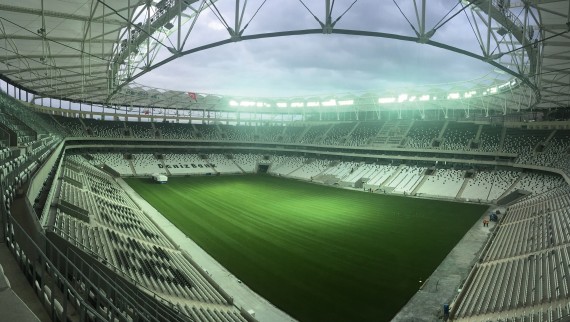

När Pluvia räddar fotboll
Geberit Pluvia takavvattningssystem är installerat i ett flertal fotbollsarenor runt om i världen.
