Geberit SuperTube teknik För platsbesparande avlopp
Överallt där utrymmet är begränsat och således dyrt, blomstrar byggandet av flervåningshus. Att planera hydrauliskt perfekta avloppsinstallationer i flervåningshus är både komplicerat och krävande när det gäller plats på grund av behovet av parallell luftningsledning och fall i sidodragningar.
Geberit har utvecklat SuperTube-tekniken för att hjälpa till att utnyttja byggnadsutrymmet mer effektivt och underlätta planering. Denna platsbesparande lösning för byggnadsavlopp är ett banbrytande alternativ till konventionella avloppssystem. Tekniken gör det mycket enklare att planera och installera avloppsrör.
Geberit erbjuder en rad olika avloppssystem med platsbesparande SuperTube-teknik.
Goda skäl för att välja SuperTube teknik
Mer plats
Ett avloppssystem som tar lite plats ger större frihet vid planeringen och bidrar till att skapa mer bostadsyta.
Förenklad avloppsstam
Genom att eliminera behovet av en bypass eller extra luftningsledning tar inte avloppsstammen lika stor plats.
Horisontella rörledningar utan fall
Horisontella sidodragningar kan göras utan fall i upp till 6 meter.
Hög avloppskapacitet
Högre avloppskapacitet eller samma prestanda med mindre rördiameter jämfört med konventionella system.
Avloppssystem med SuperTube teknik
SuperTube-tekniken finns tillgänglig för olika beprövade avloppssystem från Geberit. Det gör det möjligt att skapa platsbesparande lösningar som vid behov även kan uppfylla krav på ljudisolering.
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube är ett platsbesparande avloppssystem för flerbostadshus och höga byggnader med strikta krav på ljudisolering. SuperTube rördelar finns i följande diametrar och motsvarande avloppskapacitet: 6 l/s vid d110 och 4,5 l/s vid d90.
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube är utformad för avlopp i höga byggnader Den uppfyller strikta krav på ljudisolering, sparar utrymme och har en hög avloppskapacitet på 12 l/s.
Geberit PE SuperTube
Geberit PE SuperTube är platsbesparande i höga byggnader Jämfört med ett konventionellt system har det en hög avloppskapacitet på 12 l/s men med en mindre dimension på d110.
Fördelar med SuperTube tekniken i detalj

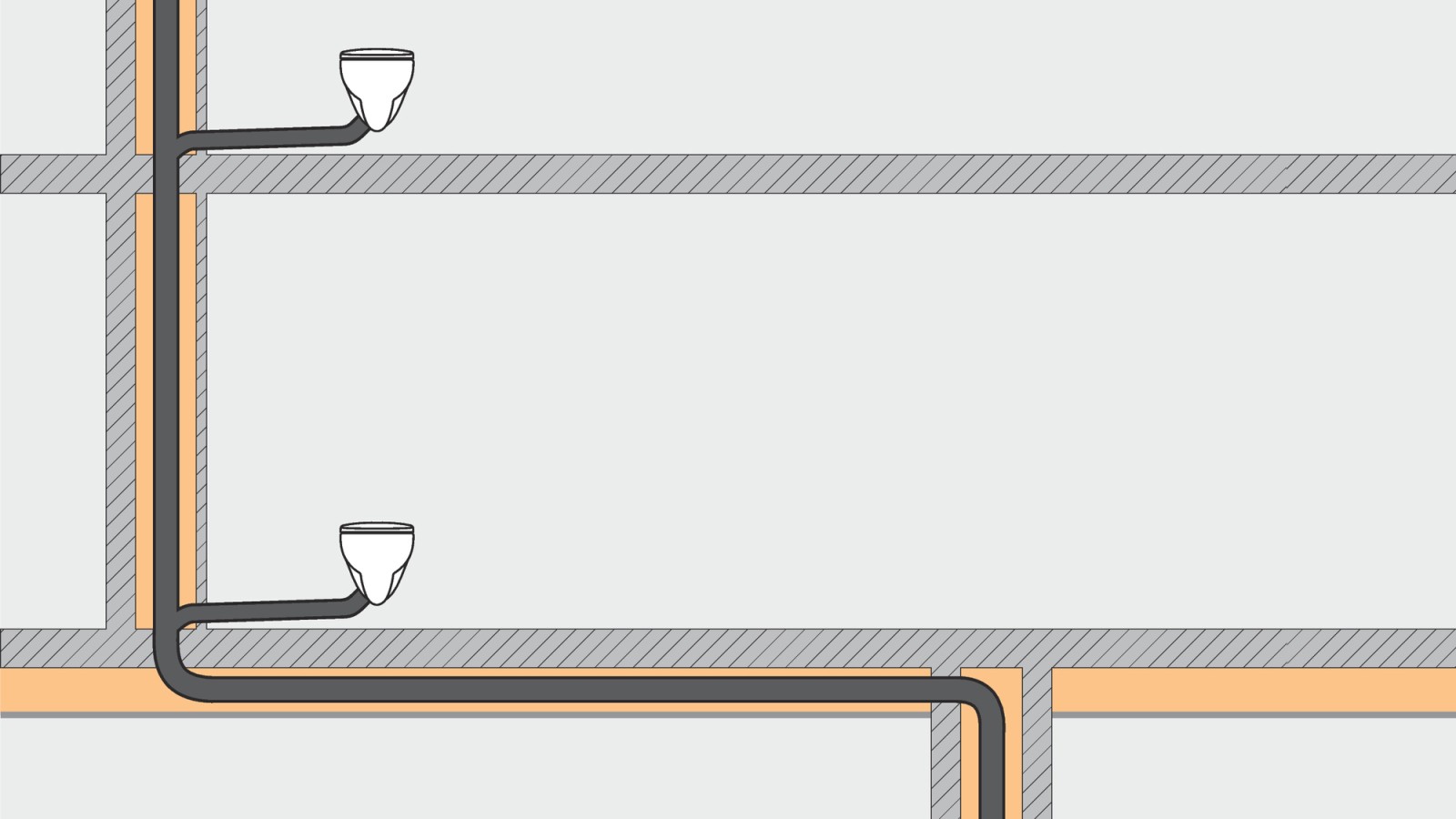

Mer utrymme tack vare platsbesparande avloppshydraulik
SuperTube rördelar är hydrauliskt optimerade, vilket gör att vattnet flödar runt en central luftpelare i avloppsröret.
Det ger följande platsbesparande fördelar:
- Inga extra luftningsledningar behövs.
- Inga extra bypass-rör behövs för riktningsändringar.
- Horisontella sidodragningar kan göras utan fall på upp till 6 meter.
Till skillnad från konventionella avloppssystem sparar SuperTube-tekniken plats och ger större designfrihet vid planering av byggnaders:
Horisontella sidodragningar utan fall

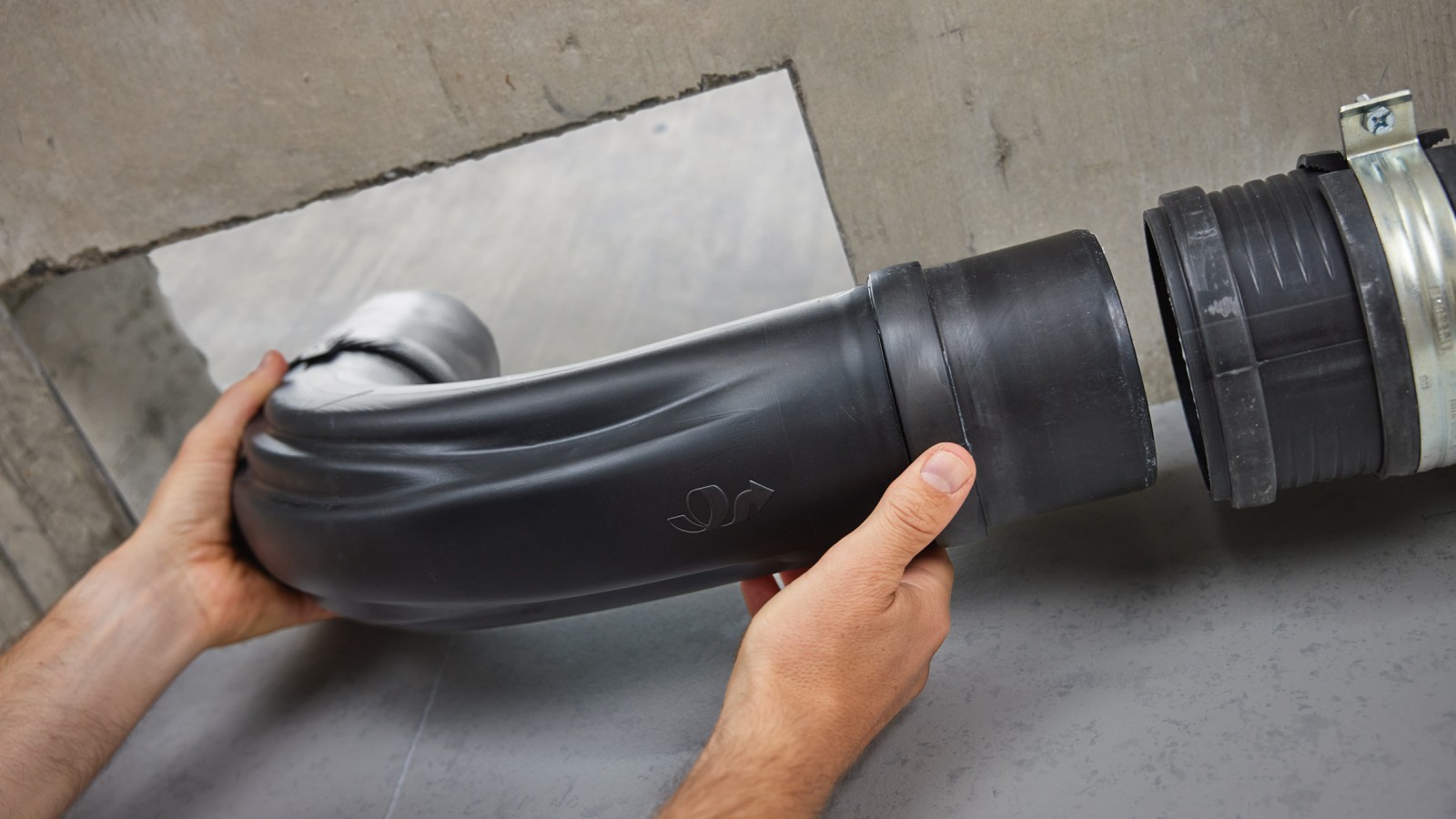

Använd BottomTurn-böjen när avloppsröret övergår från vertikal till horisontell – till exempel vid en förskjutning eller vid anslutning till ett samlingsrör.

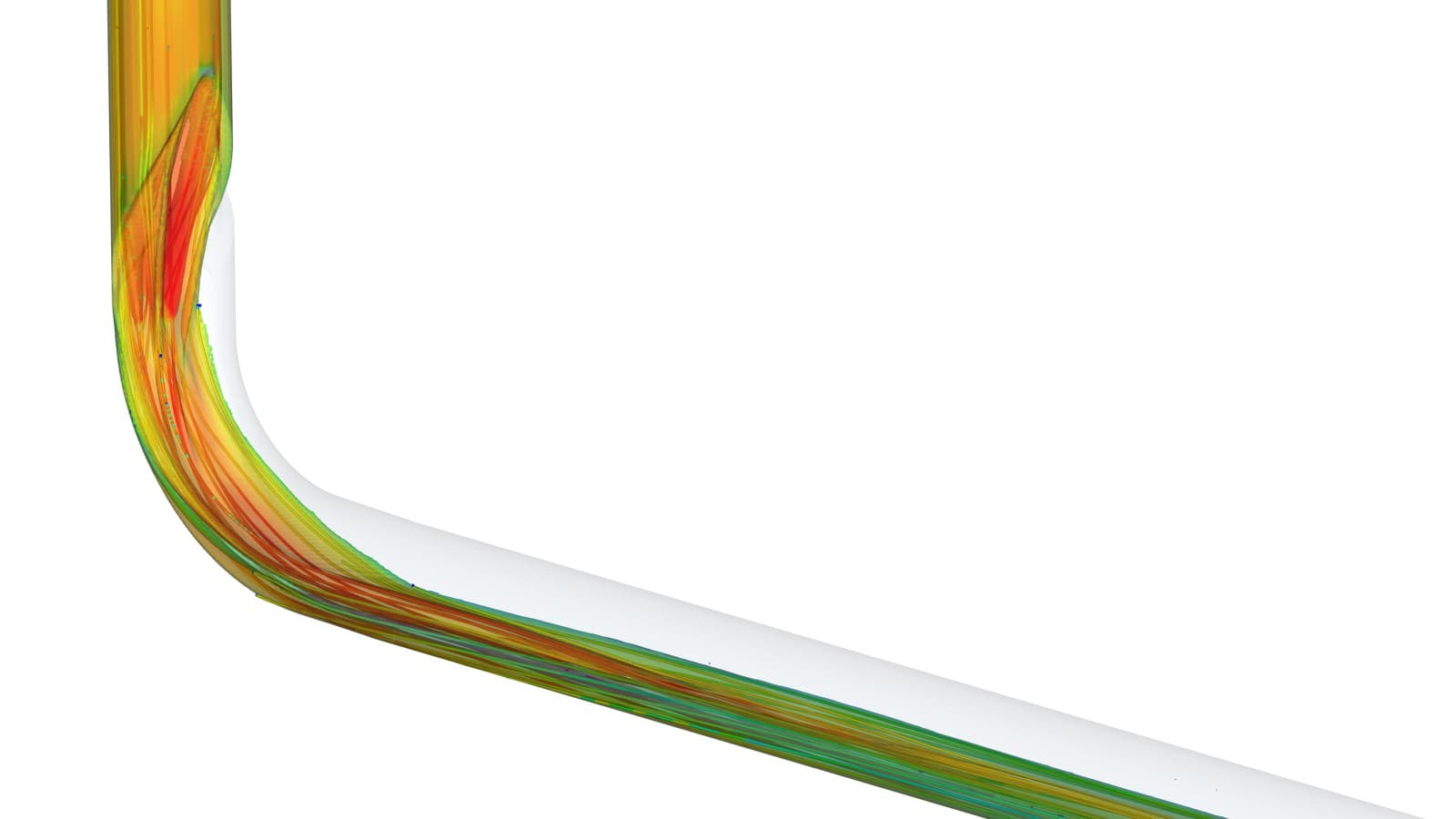

Geberit BottomTurn-böj bryter det roterande flödet vid riktningsändring utan att påverka luftpelaren genom att övergå till ett skiktat flöde. Denna riktningsändring leder till betydligt mindre impulshastighet än konventionella lösningar.
Det innebär att horisontella rör kan omvandlas till 110 mm rör utan fall på upp till 6 meter. Det minskar utrymmesbehovet vid takinstallationer och gör planering och installation enklare än med konventionella system.
Förenklad planering av avloppsrör

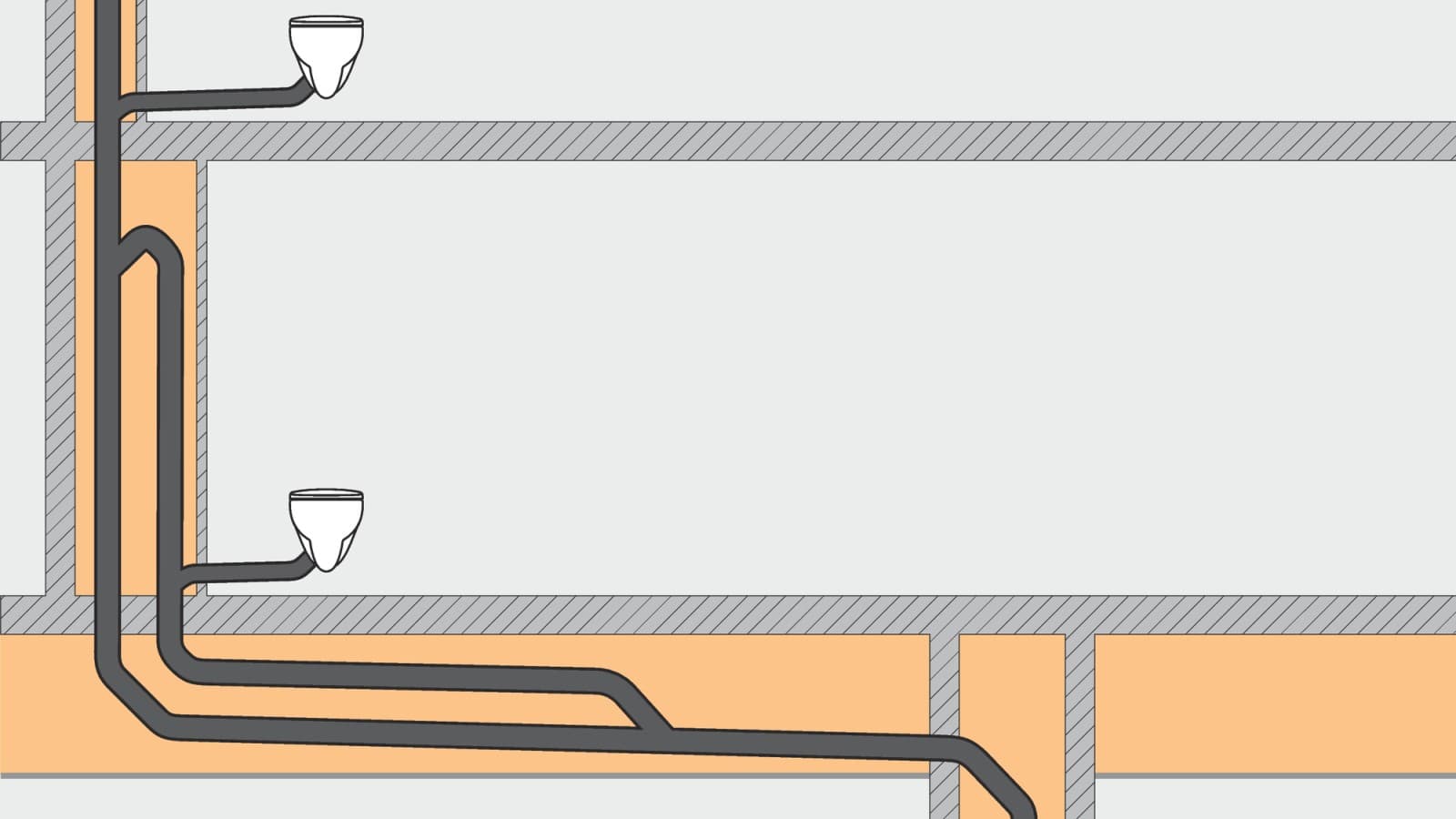

Hydrauliken för spillvatten och regnvatten i avloppsrör måste planeras noggrant. Beroende på layout och utformning måste extra luftningsledningar eller rör med större diameter användas för att undvika över- eller undertryck i rören.
Särskilt vid riktningsändringar, t.ex. vid en förskjutning eller vid anslutning till ett samlingsrör, kan en extra luftningsledning behövas. Dessutom måste horisontella rörledningar ha rätt lutning. Det gör planeringen mer komplex, särskilt när det endast finns ett begränsat utrymme för kopplingar.
När SuperTube-tekniken används skapar flödesbeteendet som genereras av kopplingarna en stabil och kontinuerlig luftpelare i avloppsröret.
Mindre material och enklare installation
Avloppssystemet kräver mindre material eftersom det eliminerar behovet av extra ventilations- och bypassrör.
Det är också enklare och snabbare att installera ett enda rör.
Kundprojekt

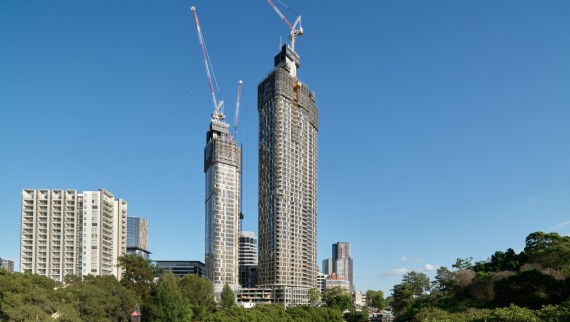

Sydneys väktare
Bebyggelsen i Sydneys förorter börjar på ett imponerande sätt med 180 George Towers – och Geberit spelar en avgörande roll.
Har du några frågor? Vi hjälper gärna till.
Våra återförsäljare ger råd till installatörer, konsulter och andra yrkesgrupper i deras projekt. De ger dig gärna råd om hur du bäst hanterar dina utmaningar med våra produkter.
Vanliga frågor om SuperTube teknik
Vad är så speciellt med Geberit’s SuperTube teknik?
SuperTube-tekniken gör sanitetsplaneringen mycket enklare för arkitekter och konsulter. Till skillnad från konventionella avloppssystem kräver SuperTube-systemet ingen luftningsledning eller bypass-rör.
SuperTube-tekniken frigör mer bostads- och golvyta – en ekonomisk fördel för fastighetsägare.
SuperTube-tekniken finns tillgänglig för olika Geberit avloppssystem för att uppfylla höga krav på ljudisolering.
